Beschreibung

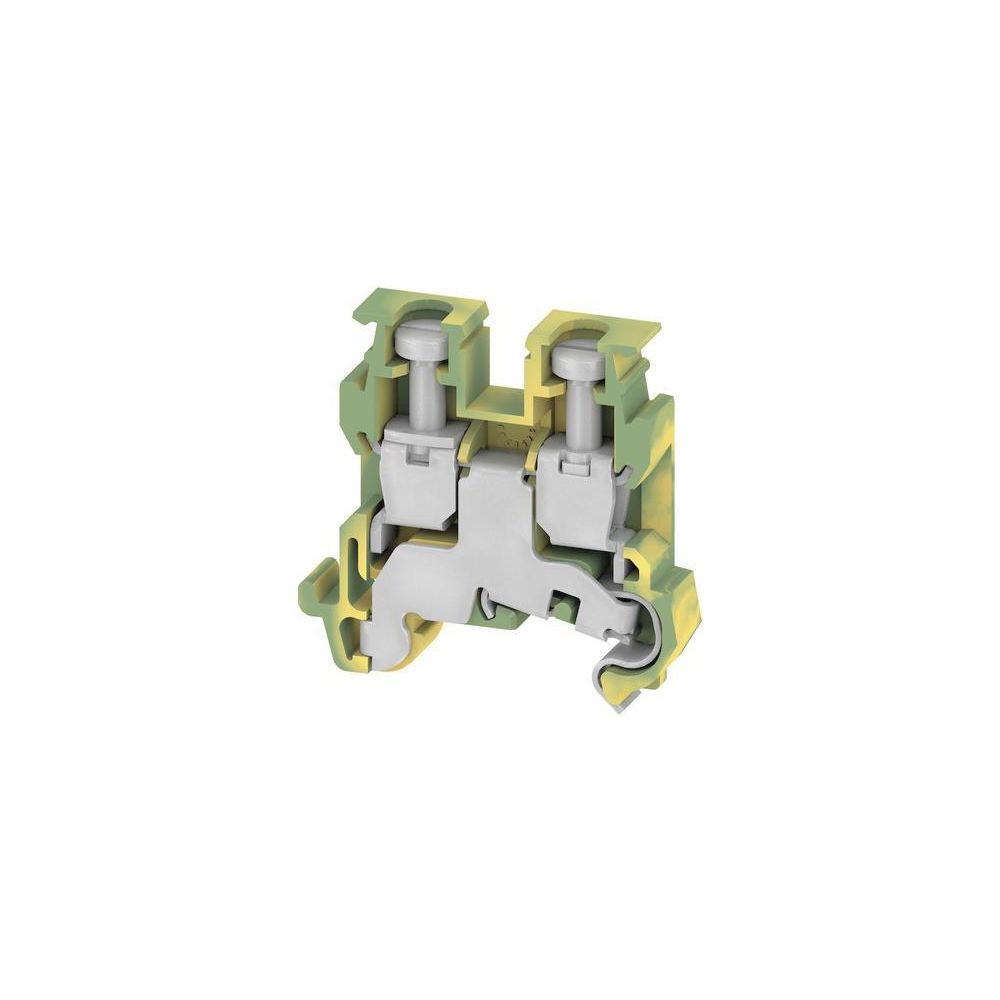

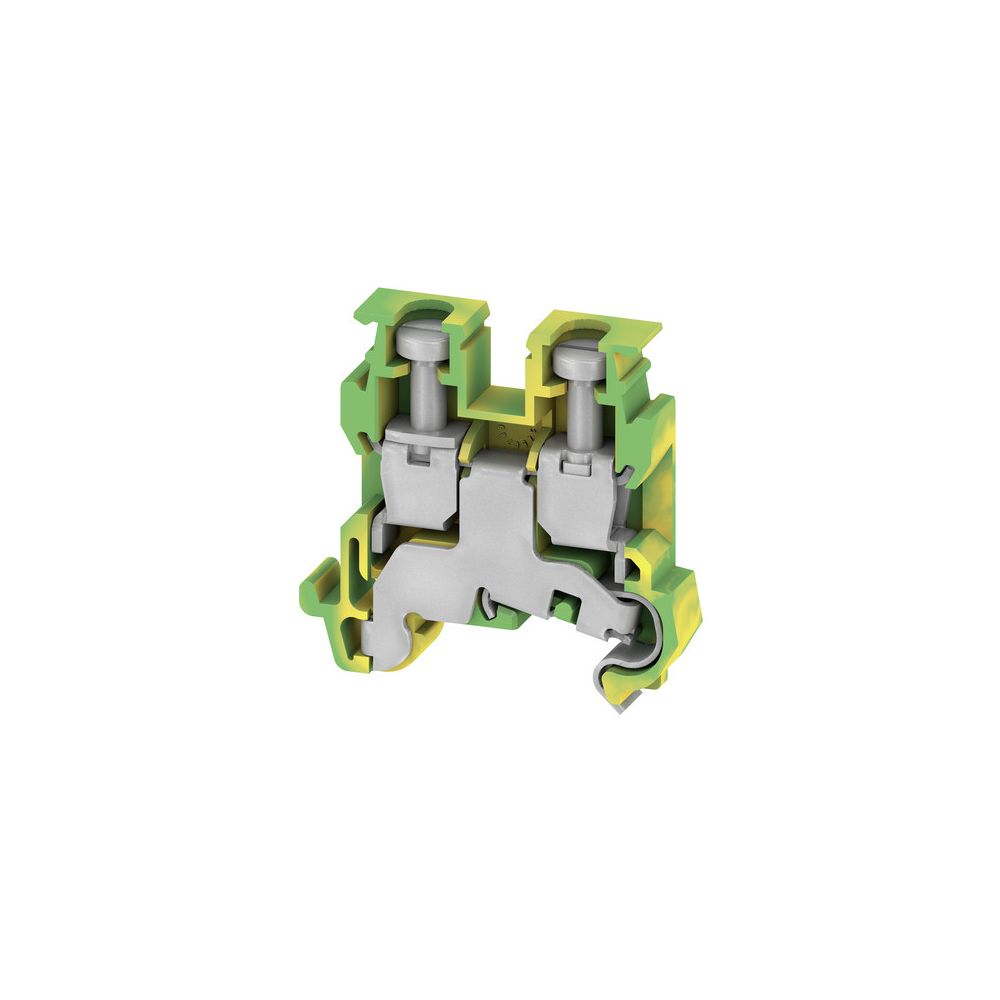

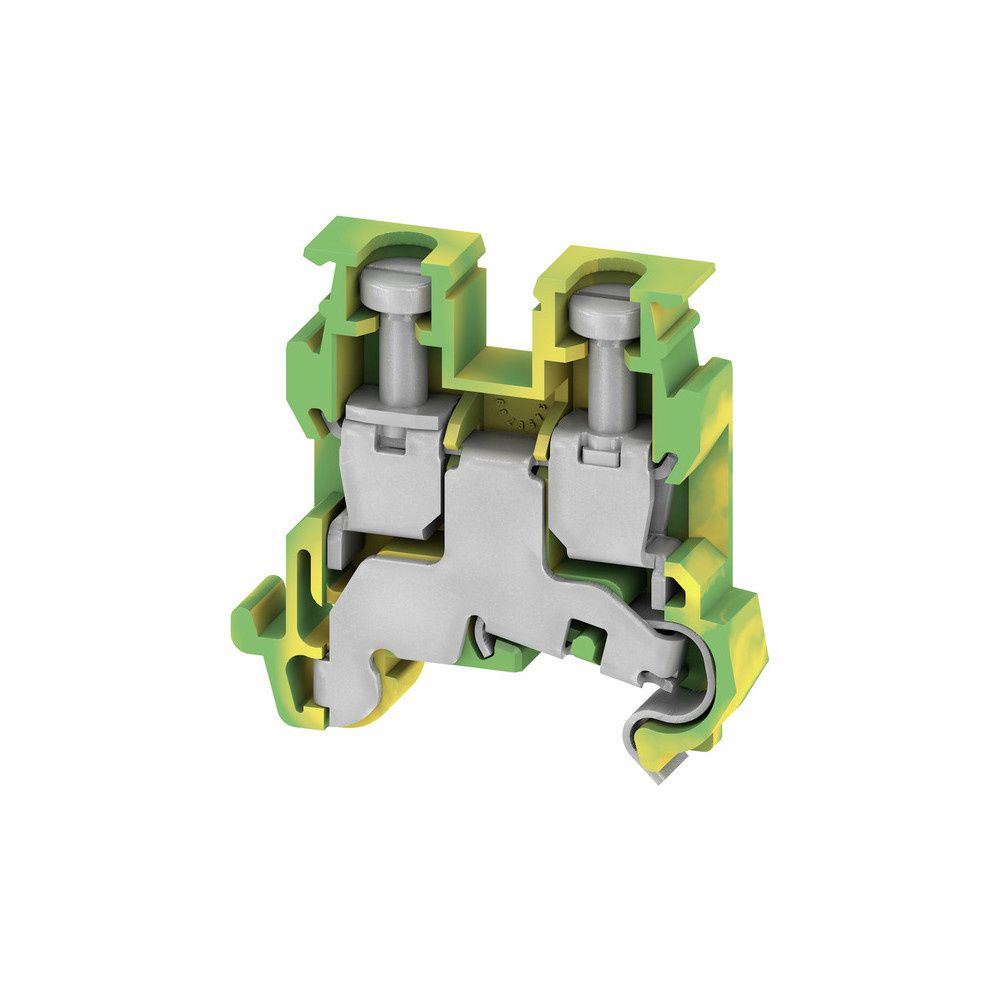

Weidmüller Erdungsklemme AKE 2.5, 2,5mm2, Schraubanschluss, 5,1x28x26mm, Thermoplast
Die Schutzleiterklemme von Weidmüller ermöglicht eine zuverlässige Verbindung von Leitern mit der Befestigungsgrundlage. Die einetagige Reihenklemme ist für die Montage auf Hutschienen des Typs TH15 ausgelegt und zeichnet sich durch eine robuste Konstruktion aus gehärtetem Stahl sowie zinnbeschichtetem Kupfer aus.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage, die mittels Schraubanschluss eine sichere Kontaktierung ermöglichen. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V2 nach UL 94 entspricht. Die Komponente ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt und bietet eine hohe mechanische Stabilität für anspruchsvolle Installationsumgebungen.
Vielseitige Leiteranbindung
Das Bauteil unterstützt eine Vielzahl an Leiterquerschnitten. Bei eindrähtigen Leitern ist ein Anschlussbereich von 0,13 bis 4 mm² möglich, während feindrähtige und mehrdrähtige Leiter in einem Bereich von 0,13 bis 2,5 mm² sicher fixiert werden können. Für eine fachgerechte Installation ist der Einsatz einer Abschlussplatte erforderlich.
Durch die Kombination aus hochwertigen Materialien und präziser Schraubanschlusstechnik bietet diese Erdungsklemme eine dauerhafte und leitfähige Verbindung für Schutzleiter. Mit ihren kompakten Abmessungen von 5,1 mm Breite, 28 mm Höhe und 26 mm Tiefe eignet sie sich ideal für platzsparende Anwendungen auf TH15-Tragschienen.
Technische Daten
- Anschlussart: Schraubanschluss
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Montageart: Hutschiene TH15
- Leiterquerschnitt eindrähtig: 0,13 - 4 mm²
- Leiterquerschnitt feindrähtig: 0,13 - 2,5 mm²
- Leiterquerschnitt mehrdrähtig: 0,13 - 2,5 mm²
- Betriebstemperatur: -60 - 130 °C
- Brennbarkeitsklasse: V2 nach UL 94
- Abmessungen (B x H x T): 5,1 mm x 28 mm x 26 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 2,5 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1303360000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V2 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V2 |
| EAN-13 | 4008190084950 |
| Etagen | 1 |
| Farbe | sonstige |
| Gewicht | 0,69 kg |
| Höhe | 28 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH15 |
| PEN-Funktion | Nein |
| PEN-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 26 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
