Beschreibung

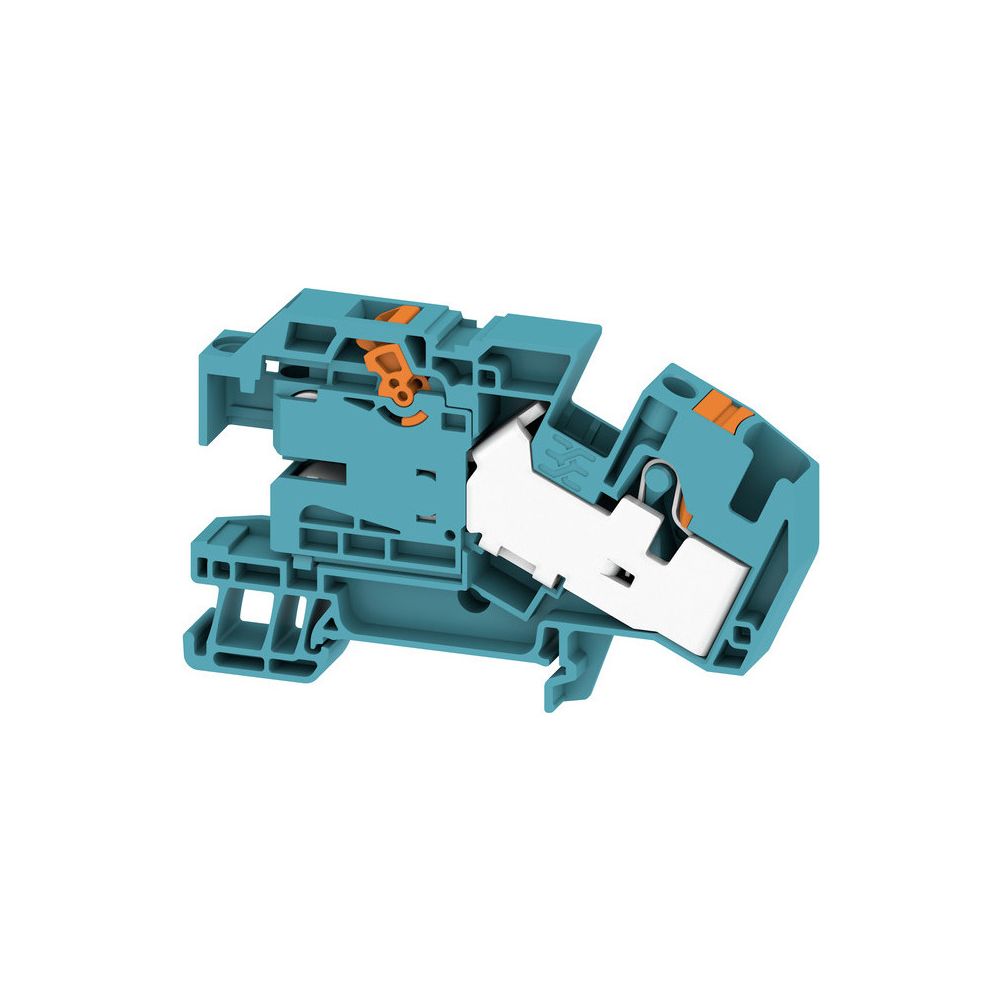

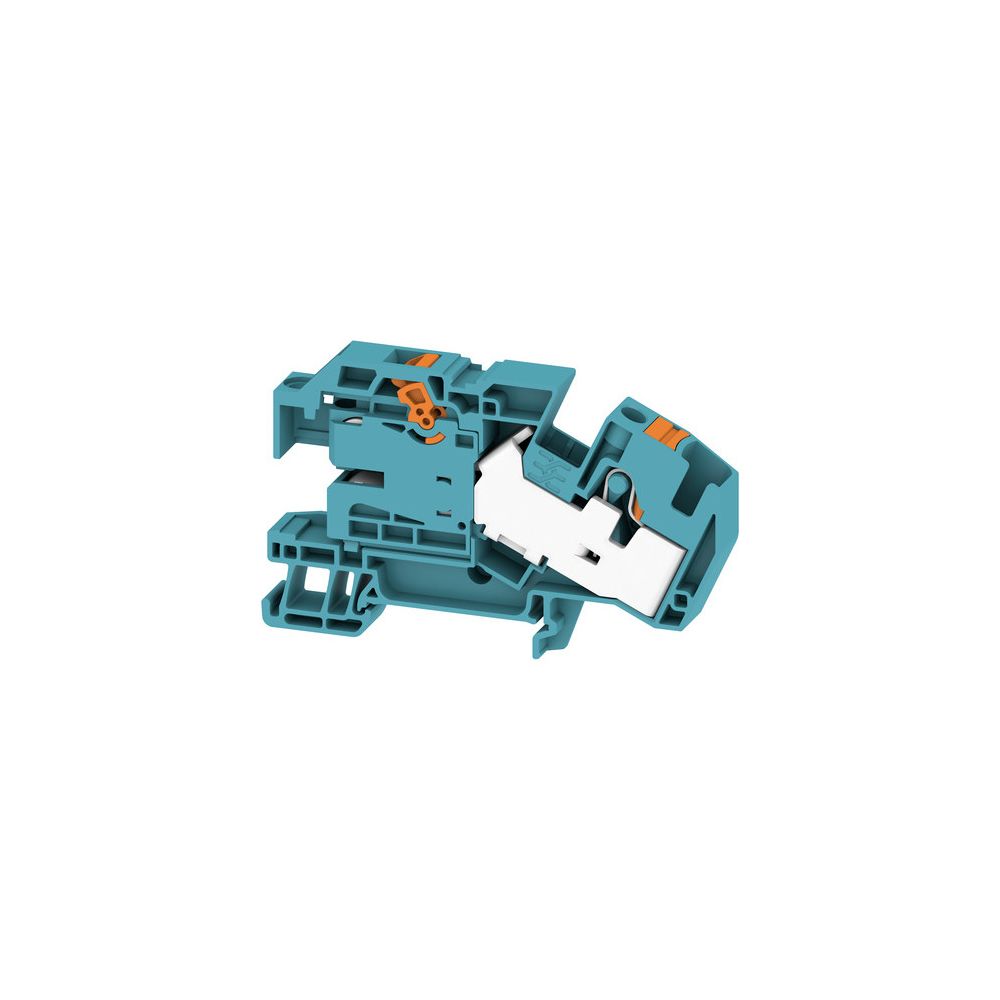

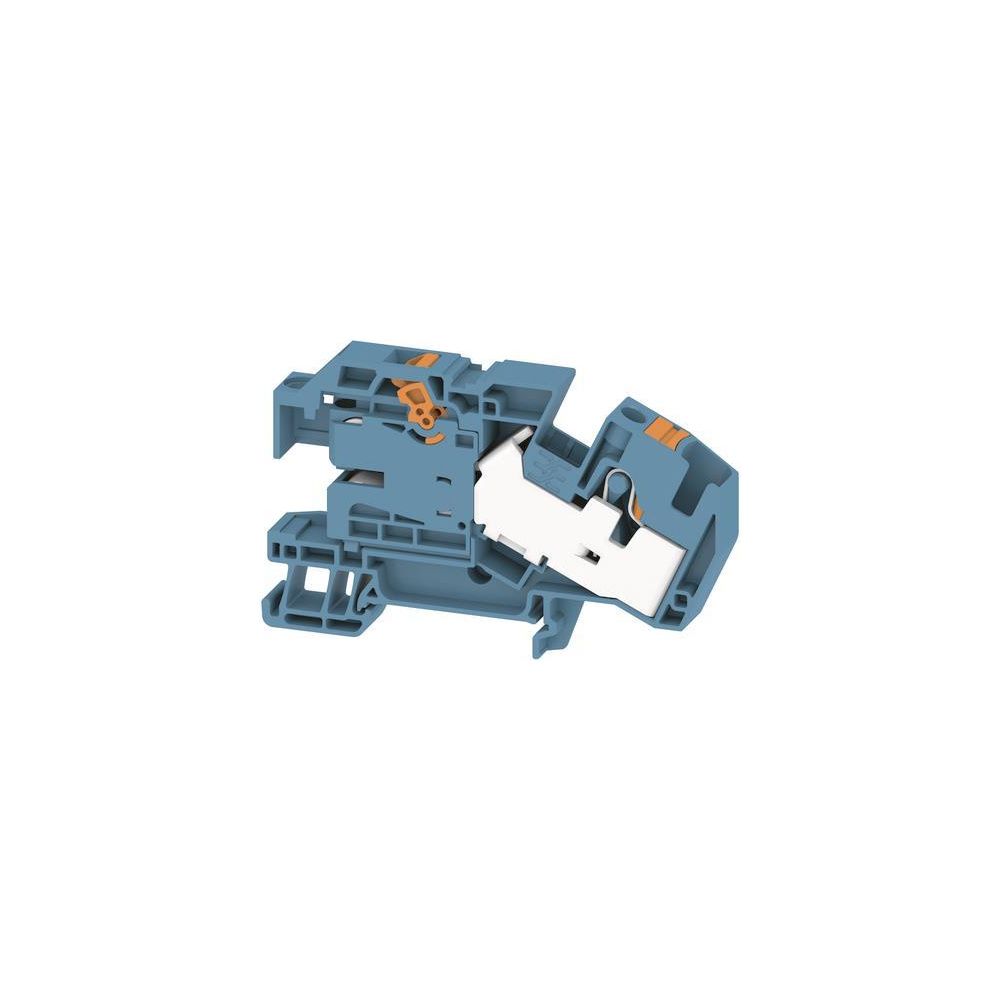

Weidmüller Installationsreihenklemme AITB 16 BB NDT BL, 400V 76A 10x84,6x52,9mm, Thermoplast, Blau
Diese Installationsreihenklemme von Weidmüller ist für die effiziente Energieverteilung in der Gebäudeinstallation konzipiert. Das Bauteil ermöglicht eine sichere Verbindung von Leitern mit einem Querschnitt von 0,5 bis 16 mm² und zeichnet sich durch eine robuste Bauweise aus.
Zuverlässige Anschlusstechnik
Die Klemme nutzt einen effizienten Steckanschluss, der eine schnelle Kontaktierung von eindrähtigen, mehrdrähtigen sowie feindrähtigen Leitern mit oder ohne Aderendhülse erlaubt. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 76 A ist sie für anspruchsvolle elektrische Anwendungen ausgelegt. Der Isolierkörper besteht aus hochwertigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht und einen weiten Betriebstemperaturbereich von -60 bis 130 °C abdeckt.
Montage und Design
Das kompakte Bauteil mit einer Breite von 10 mm ist für die einfache Montage auf einer Hutschiene TH35 vorgesehen. Die blaue Farbgebung unterstützt eine klare Kennzeichnung innerhalb der Schaltanlage. Für den ordnungsgemäßen Betrieb ist der Einsatz einer Abschlussplatte erforderlich, wobei das Modell ohne integrierte PE- oder N-Funktion ausgeführt ist.
Die Installationsreihenklemme überzeugt durch ihre hohe Belastbarkeit und Flexibilität bei der Leiteraufnahme bis 16 mm². Dank der robusten Materialwahl und der bewährten Steckanschlusstechnik stellt sie eine zuverlässige Komponente für die professionelle Energieverteilung dar. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 76 A bietet sie die notwendige Leistung für eine sichere elektrische Infrastruktur.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom In: 76 A
- Anschlussart: Steckanschluss
- Leiterquerschnitt: 0,5 - 16 mm²
- Montageart: Hutschiene TH35
- Breite: 10 mm
- Höhe: 84,6 mm
- Tiefe: 52,9 mm
- Betriebstemperatur: -60 - 130 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Steckanschluss |
| Anzahl der Potentiale | 1 |
| Artikelnummer | WEIDMUELLER-2668770000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -60 - 130 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4064675266259 |
| Gewicht | 0,803 kg |
| Grundfarbe | blau |
| Höhe | 84,6 |
| Mit PE-Funktion | Nein |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 10 |
| Tiefe | 52,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
