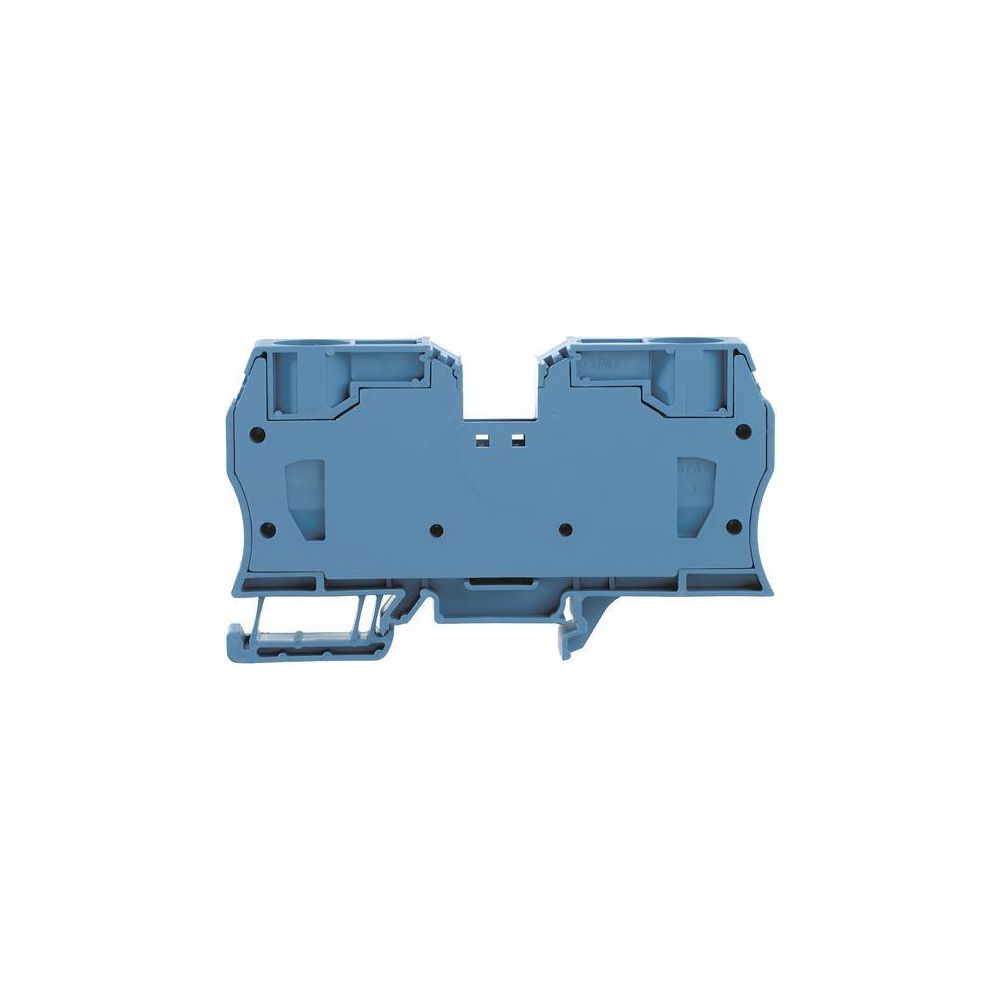

Weidmüller Durchgangsklemme ZDU 35 BL, 125A 800V 16mm, Thermoplast, Blau
Diese blaue Durchgangsklemme mit Federzuganschluss ermöglicht eine sichere elektrische Verbindung für Kupferleiter. Das für die Montage auf Hutschienen des Typs TH35 ausgelegte Bauteil zeichnet sich durch eine hohe thermische Belastbarkeit sowie die Eignung für explosionsgefährdete Bereiche aus. Die robuste Konstruktion aus Thermoplast ist für anspruchsvolle industrielle Anwendungen konzipiert.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen auf einer Etage. Durch den Federzuganschluss wird eine stabile Kontaktierung erreicht, die auch unter mechanischer Belastung besteht. Die Ausführung ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 125 A ausgelegt und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.
Flexibler Einsatzbereich
Mit einem Betriebstemperaturbereich von -50 bis 120 °C ist das Bauteil vielseitig einsetzbar. Die kompakte Bauweise mit einer Breite von 16 mm ermöglicht eine platzsparende Anordnung auf der Tragschiene. Dank der Ausführung für explosionsgeschützte Bereiche nach Ex e eignet sich die Komponente zudem für sicherheitskritische Installationen.
Technische Daten
- Bemessungsstrom: 125 A
- Bemessungsspannung: 800 V
- Anschlussart: Federzuganschluss
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 16 mm
- Höhe: 100,5 mm
- Tiefe: 58,5 mm
Die Durchgangsklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 125 A bei 800 V und ihre robuste Verarbeitung. Durch den flexiblen Federzuganschluss für Leiter bis 35 mm² und die Eignung für den Ex-e-Bereich stellt sie eine leistungsfähige Lösung für professionelle Schaltanlagen dar. Die kompakte Bauform und der weite Temperaturbereich von -50 bis 120 °C machen sie zu einer verlässlichen Wahl für vielfältige industrielle Anforderungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 35 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1739630000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -50 - 120 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190957087 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,915 kg |
| Höhe | 100,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 58,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
