Beschreibung

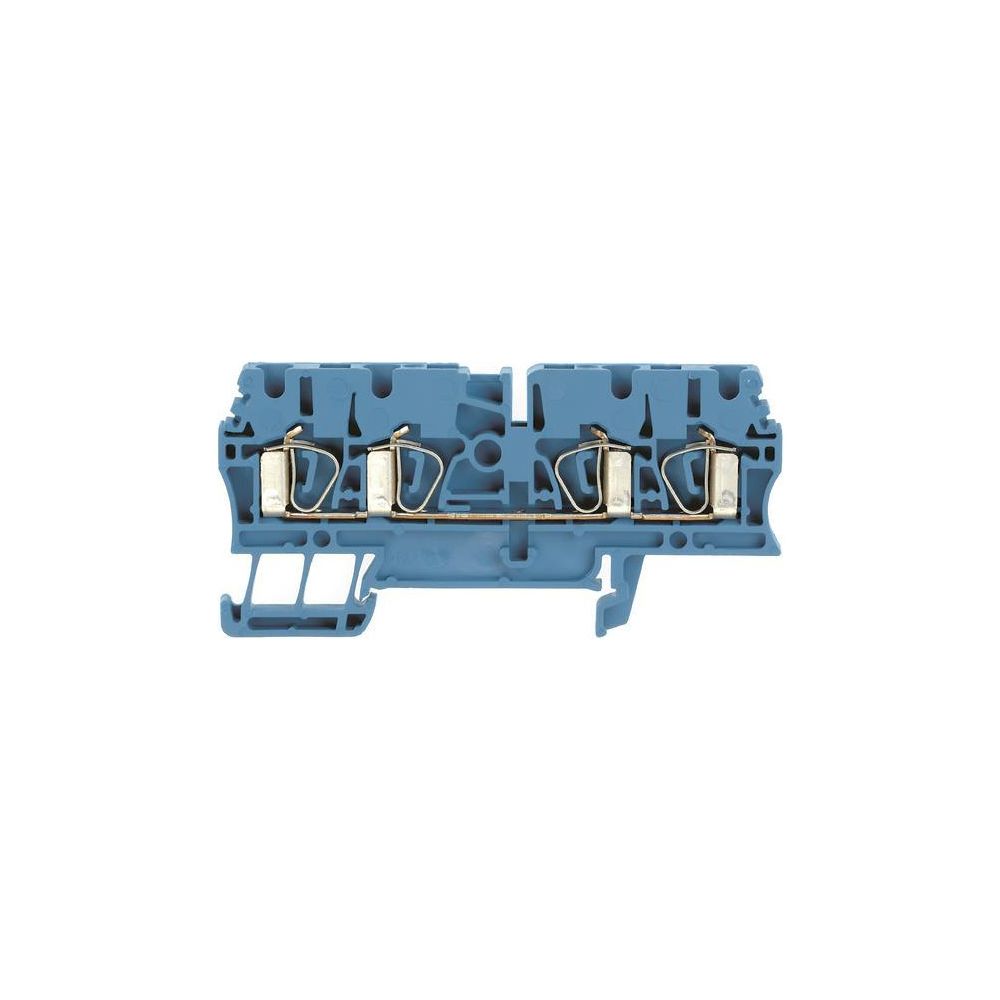

Weidmüller Durchgangsklemme ZDU 2.5/4AN, 800V 24A, Thermoplast, Blau, 1608580000
Die blaue Durchgangsklemme ZDU 2.5/4AN von Weidmüller ermöglicht eine effiziente elektrische Verbindung mittels Federzuganschluss. Mit vier Klemmstellen auf einer Etage ist das Bauteil für die Montage auf einer Hutschiene TH35 ausgelegt und für Kupferleiter geeignet.
Vielseitige Anschlusstechnik
Die Reihenklemme bietet hohe Flexibilität bei der Leiteraufnahme. Sie unterstützt Leiterquerschnitte von 0,05 bis 4 mm² bei eindrähtigen, mehrdrähtigen und feindrähtigen Leitern ohne Aderendhülse. Bei Verwendung von Aderendhülsen ist ein Querschnittsbereich bis 2,5 mm² abgedeckt. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ermöglicht einen Betrieb in einem Temperaturbereich von -50 bis 120 °C. Zudem ist die Klemme für explosionsgefährdete Bereiche nach Ex e zugelassen.
Technische Daten
- Bemessungsstrom: 24 A
- Bemessungsspannung: 800 V
- Anschlussart: Federzuganschluss
- Anzahl Klemmstellen: 4
- Leiterquerschnitt: 0,05 - 4 mm²
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 79,5 mm
- Tiefe: 38,5 mm
- Betriebstemperatur: -50 - 120 °C
Diese kompakte Durchgangsklemme überzeugt durch ihre vielseitige Einsetzbarkeit und eine elektrische Belastbarkeit von 24 A bei 800 V. Dank der vier Klemmstellen und der Eignung für verschiedene Leiterarten bietet sie eine flexible Lösung für anspruchsvolle Verdrahtungsaufgaben. Die robuste Konstruktion und die Zulassung für Ex e Umgebungen machen sie zu einer sicheren Wahl für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Artikelnummer | WEIDMUELLER-1608580000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190076849 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,222 kg |
| Höhe | 79,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 38,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
