Beschreibung

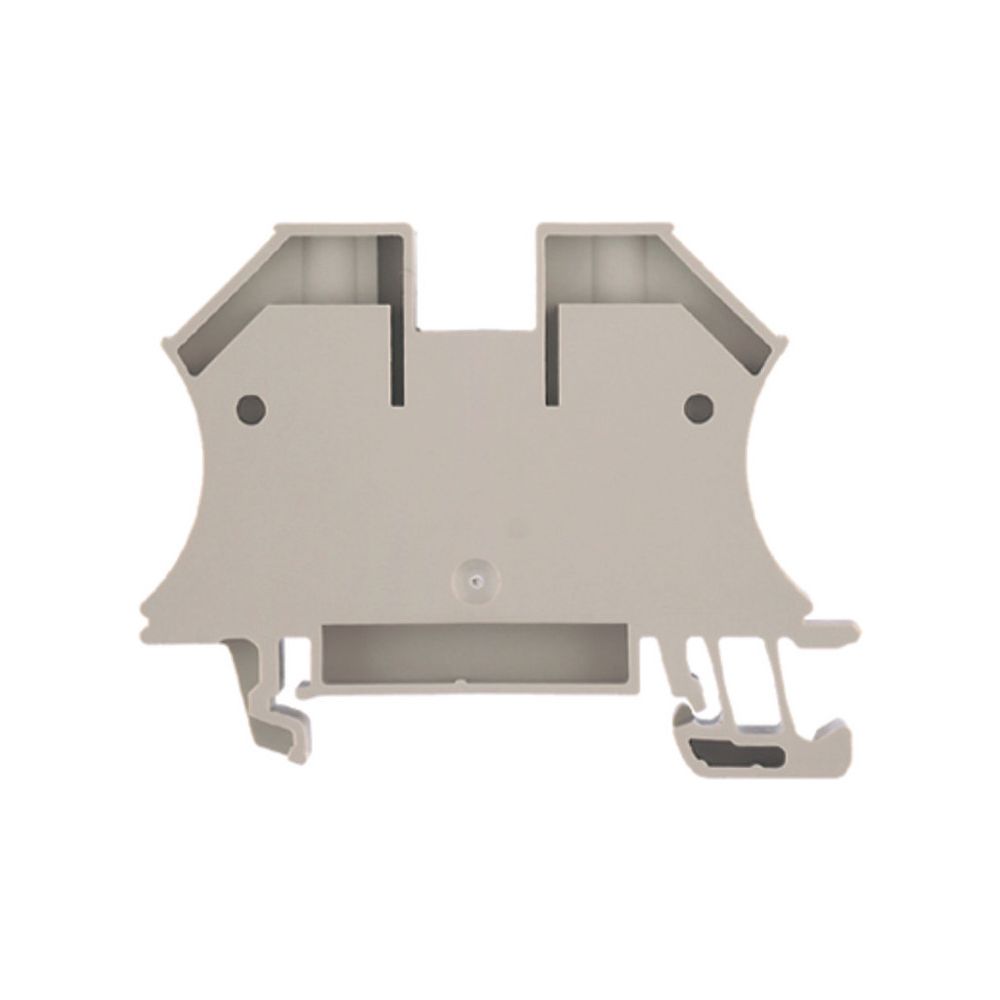

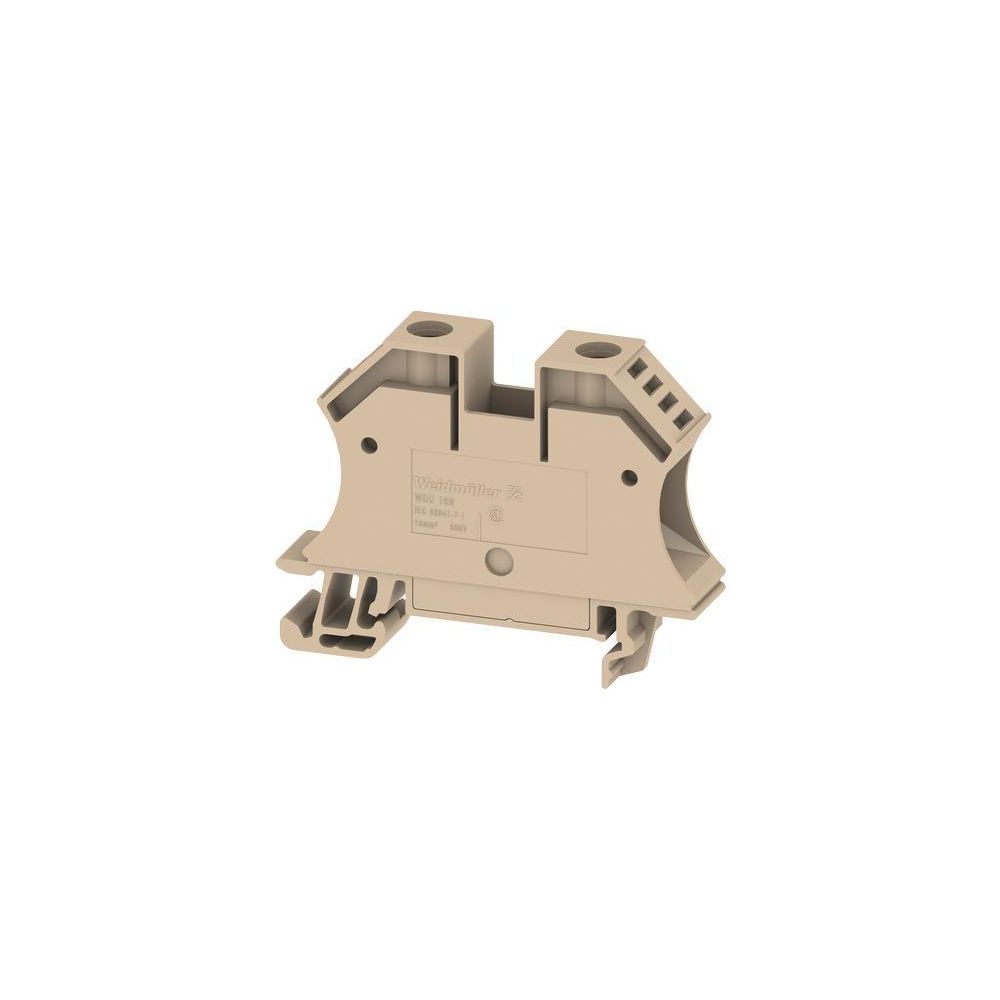

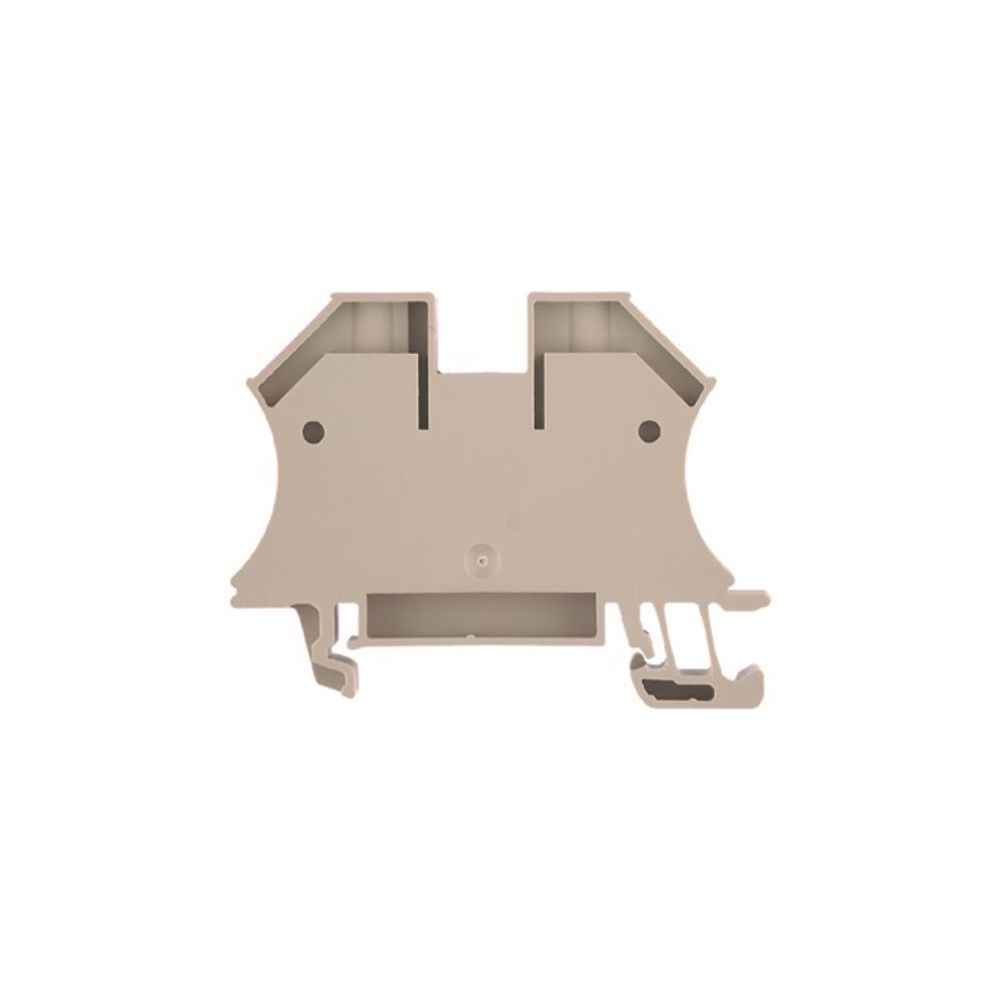

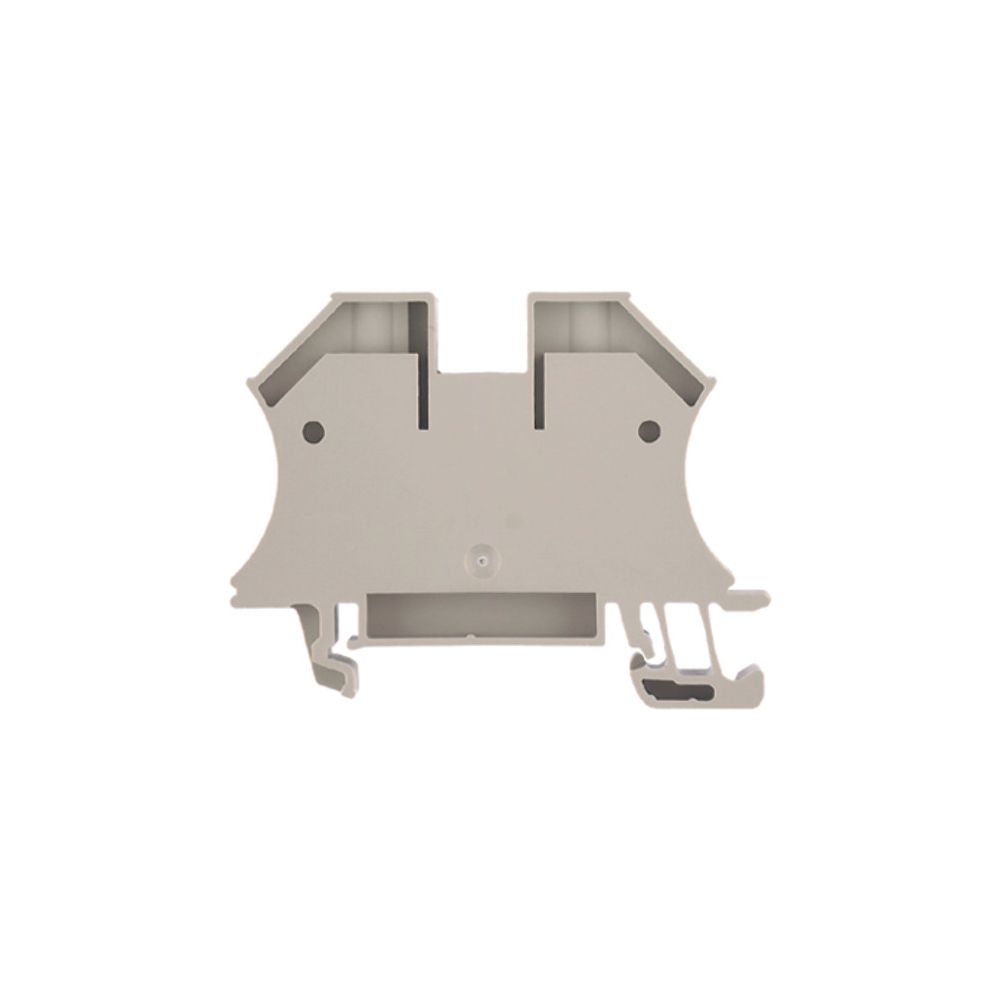

Weidmüller Durchgangsklemme WDU 16N, 16mm2, 690V, 76A, Schraubanschluss, 12x60x46,5mm, Thermoplast, Beige
Die Durchgangsklemme WDU 16N ermöglicht eine zuverlässige elektrische Verbindung mittels bewährtem Schraubanschluss. Die Komponente ist für Kupferleiter mit Querschnitten von 1,5 bis 25 mm² ausgelegt und für die Montage auf Hutschienen des Typs TH35 vorgesehen. Durch den Einsatz hochwertiger Materialien wie verzinnter Stromschienen aus Kupfer wird eine hohe Leitfähigkeit sichergestellt.
Robuste Konstruktion für industrielle Anwendungen
Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für einen weiten Betriebstemperaturbereich von -50 bis 120 °C ausgelegt, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Mit einer Baubreite von 12 mm ist das Bauteil kompakt gestaltet und bietet zwei Klemmstellen auf einer Etage für eine effiziente Verdrahtung.
Technische Daten
- Anschlussart: Schraubanschluss
- Bemessungsspannung: 690 V
- Bemessungsstrom: 76 A
- Leiterquerschnitt: 1,5 - 25 mm²
- Montageart: Hutschiene TH35
- Breite: 12 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Betriebstemperatur: -50 bis 120 °C
Die Durchgangsklemme überzeugt durch mechanische Stabilität und elektrische Leistungsfähigkeit. Mit einer Bemessungsspannung von 690 V und einem Bemessungsstrom von 76 A bietet sie eine sichere Lösung für anspruchsvolle Applikationen in der Schaltschrankverdrahtung. Die robuste Ausführung aus Thermoplast und die flexible Anschlussmöglichkeit für verschiedene Leiterarten machen diese Klemme zu einer verlässlichen Komponente.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1036100000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 690 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -50 - 120 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190273217 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,251 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS feindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
