Beschreibung

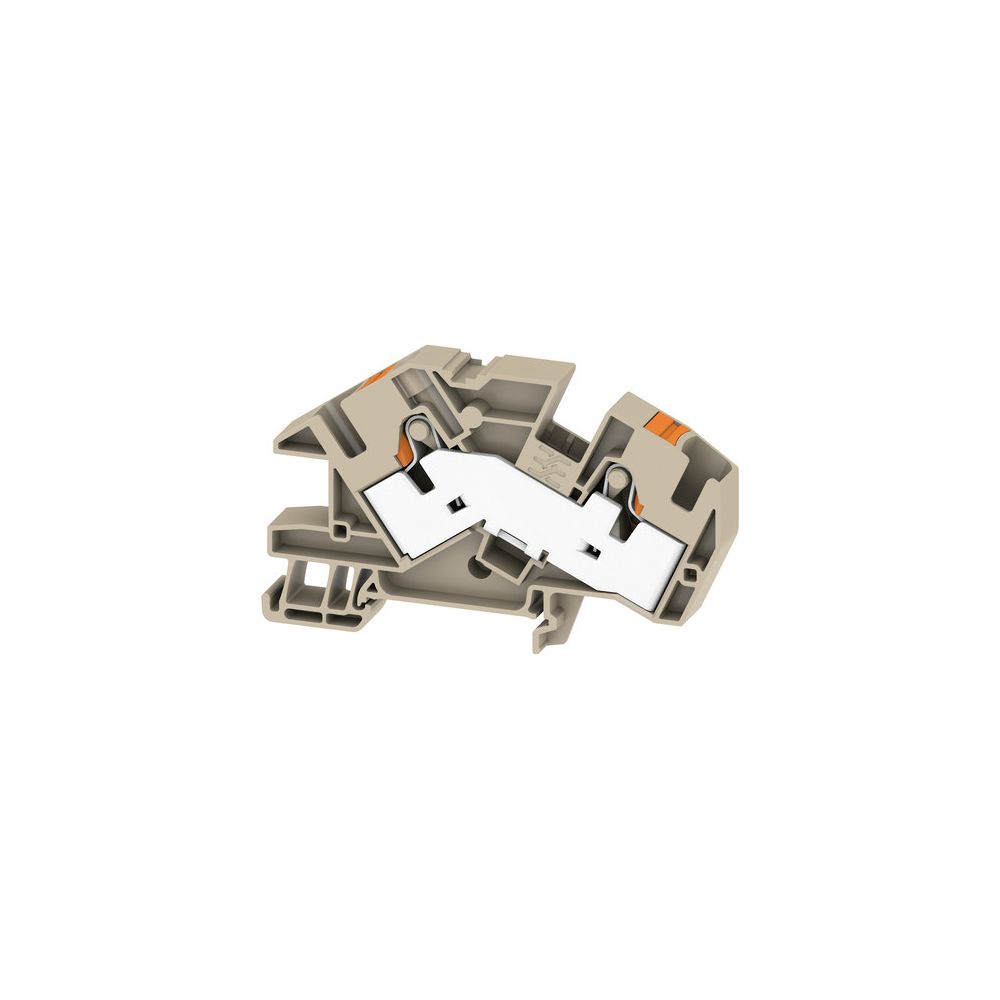

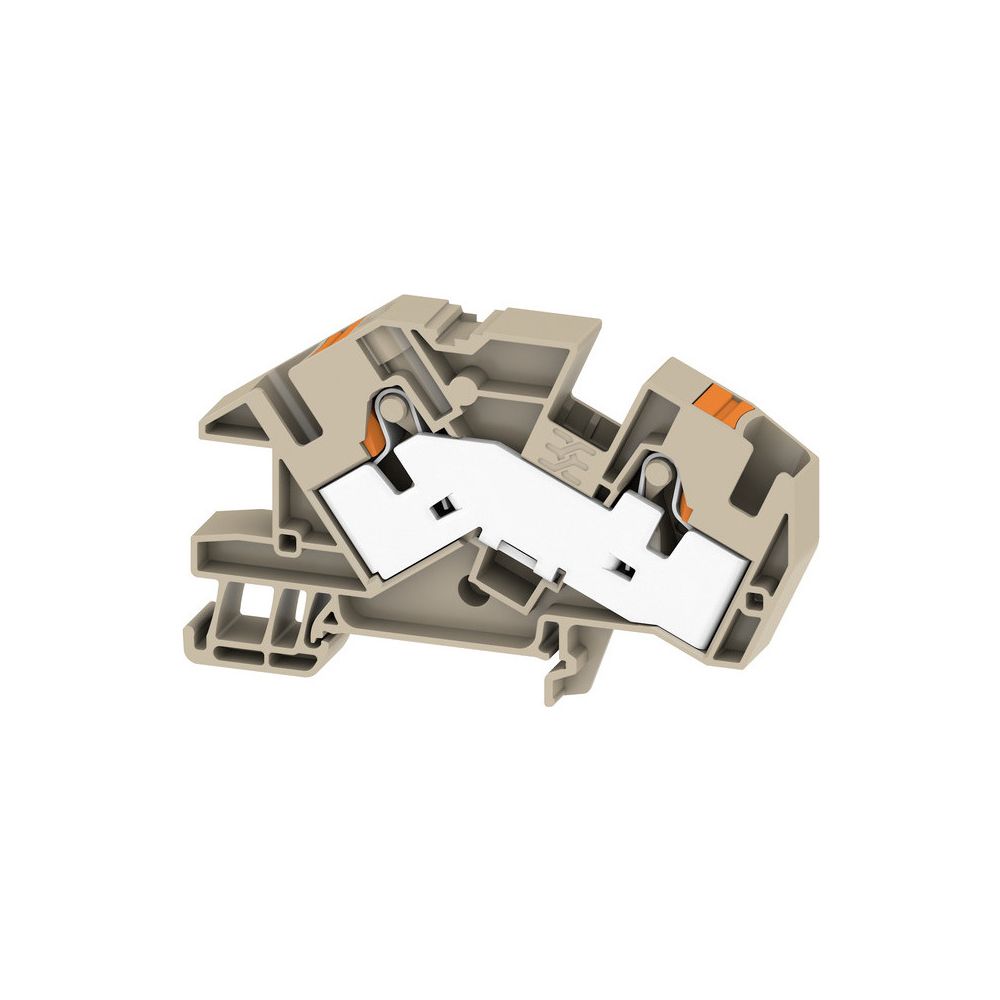

Weidmüller Installationsreihenklemme AITB 16 BB 2C, 800V 76A, Thermoplast, Beige
Diese Installationsreihenklemme von Weidmüller dient der effizienten Energieverteilung in der Gebäudeinstallation. Die einstöckige Durchgangsklemme zeichnet sich durch einen robusten Steckanschluss aus und ist für die Montage auf Hutschienen des Typs TH35 ausgelegt.
Zuverlässige Anschlusstechnik
Die Klemme ist für Leiterquerschnitte von 0,5 bis 16 mm² konzipiert und bietet eine hohe Flexibilität bei der Verdrahtung. Der Isolierkörper besteht aus hochwertigem Thermoplast, der die Brennbarkeitsklasse V0 nach UL94 erfüllt. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A ist das Bauteil für anspruchsvolle elektrische Anwendungen in der Gebäudeinfrastruktur optimiert.
Montage und Betrieb
Das Bauteil ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt, was einen sicheren Einsatz unter variierenden Umgebungsbedingungen ermöglicht. Die Klemme verfügt über ein einzelnes Potenzial und erfordert für den ordnungsgemäßen Abschluss eine entsprechende Abschlussplatte. Die kompakte Bauweise mit einer Breite von 10 mm unterstützt eine platzsparende Anordnung auf der Tragschiene.
Die Installationsreihenklemme überzeugt durch ihre robuste Ausführung und die Eignung für Leiterquerschnitte bis 16 mm². Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 76 A stellt sie eine leistungsfähige Lösung für die Energieverteilung dar. Die Verwendung von langlebigem Thermoplast und die einfache Montage auf der TH35-Hutschiene machen sie zu einer zuverlässigen Komponente für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom In: 76 A
- Anschlussart: Steckanschluss
- Leiterquerschnitt: 0,5 - 16 mm²
- Montageart: Hutschiene TH35
- Breite: 10 mm
- Höhe: 84,6 mm
- Tiefe: 52,9 mm
- Betriebstemperatur: -60 - 130 °C
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Steckanschluss |
| Anzahl der Potentiale | 1 |
| Artikelnummer | WEIDMUELLER-2668740000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -60 - 130 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4064675266228 |
| Gewicht | 0,686 kg |
| Grundfarbe | beige |
| Höhe | 84,6 |
| Mit PE-Funktion | Nein |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 10 |
| Tiefe | 52,9 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
