Beschreibung

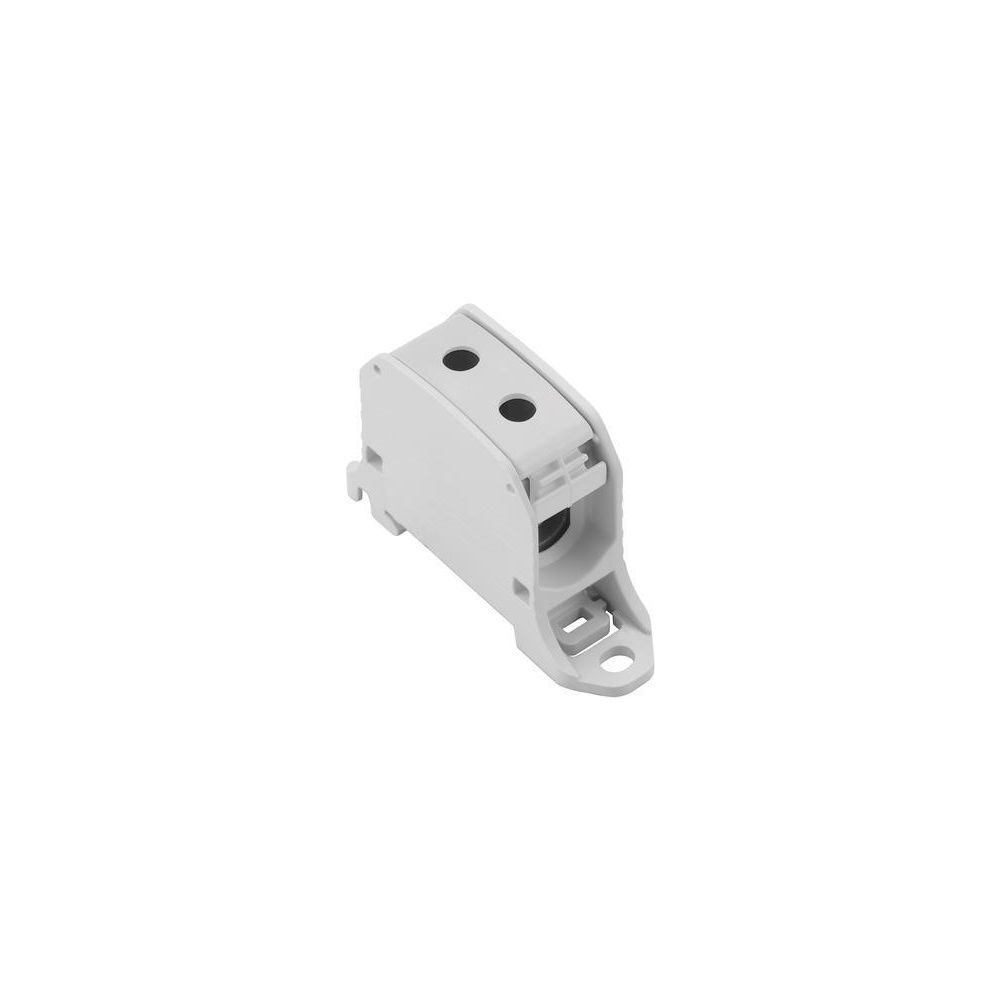

Weidmüller Potentialverteilerklemme WPD 130, 150 A 1000 V 22x70x45mm, Thermoplast, Grau
Die Weidmüller WPD 130 Potentialverteilerklemme ermöglicht eine sichere und effiziente Energieverteilung in anspruchsvollen elektrischen Anlagen. Sie ist für den Einsatz mit Aluminium- und Kupferleitern konzipiert und zeichnet sich durch eine hohe Belastbarkeit sowie eine robuste Bauweise aus. Dank der Eignung für explosionsgefährdete Bereiche nach Ex e ist die Klemme vielseitig in industriellen Umgebungen einsetzbar.
Robuste Verbindungstechnik
Die Klemme verfügt über eine Etage mit zwei Klemmstellen und nutzt zuverlässige Schraubanschlüsse für eine dauerhafte Kontaktierung. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Montage erfolgt zeitsparend auf einer Hutschiene der Bauform TH35, wobei keine zusätzliche Abschlussplatte erforderlich ist.
Leistungsstark und flexibel
Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A ist die Komponente für hohe elektrische Lasten ausgelegt. Der weite Betriebstemperaturbereich von -50 bis 120 °C unterstreicht die Eignung für herausfordernde Umgebungsbedingungen. Die Klemme unterstützt verschiedene Leiterarten, darunter feindrähtige Leiter mit und ohne Aderendhülse sowie ein- und mehrdrähtige Leiter.
Die Potentialverteilerklemme überzeugt durch ihre hohe Belastbarkeit von 150 A und die universelle Kompatibilität mit Leiterquerschnitten von bis zu 50 mm². Durch die robuste Konstruktion aus Thermoplast und die Eignung für Aluminium- sowie Kupferleiter stellt sie eine zuverlässige Lösung für die elektrische Energieverteilung dar. Die einfache Montage auf der Hutschiene und die Eignung für explosionsgeschützte Umgebungen machen sie zu einer effizienten Wahl für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 150 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 2,5 - 50 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 22 mm
- Höhe: 70 mm
- Tiefe: 45 mm
- Farbe: Grau
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2502530000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -50 - 120 |
| Breite | 22 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516258 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | grau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,454 kg |
| Höhe | 70 |
| Montageart | Hutschiene TH35 |
| Tiefe | 45 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
