Beschreibung

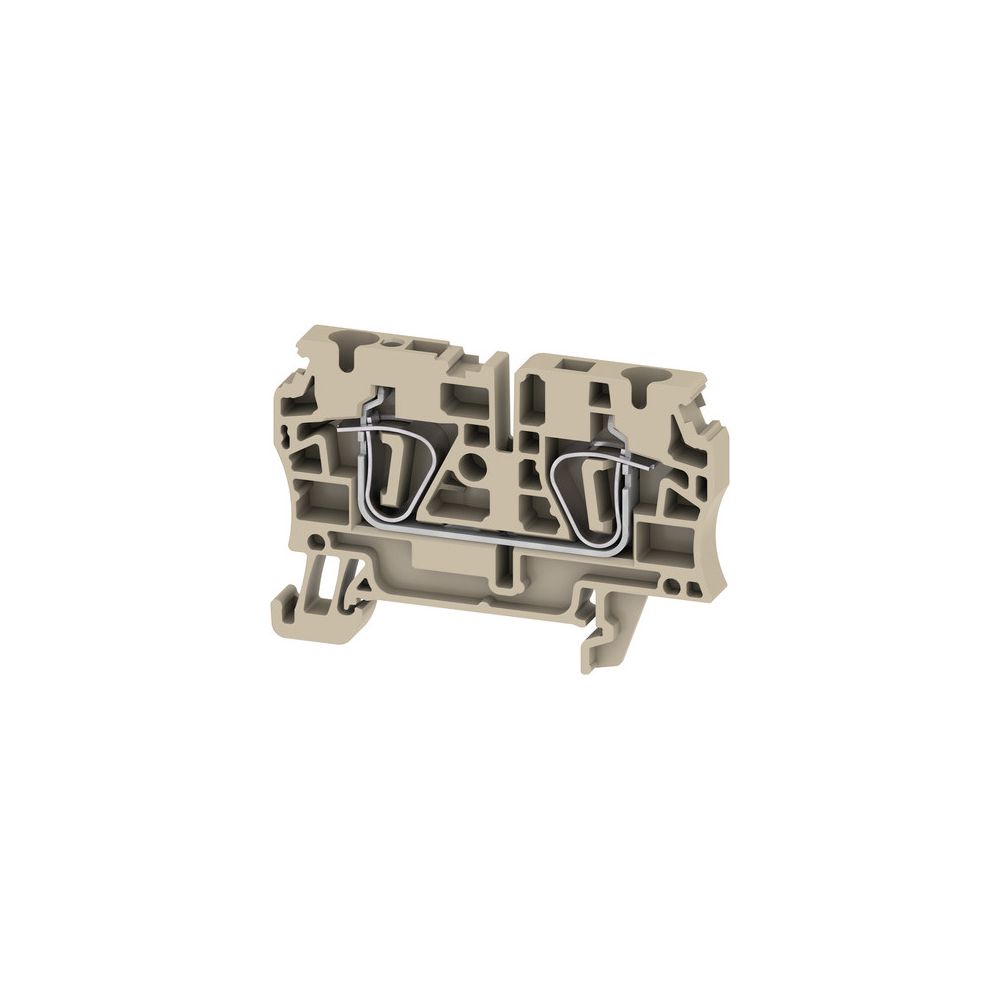

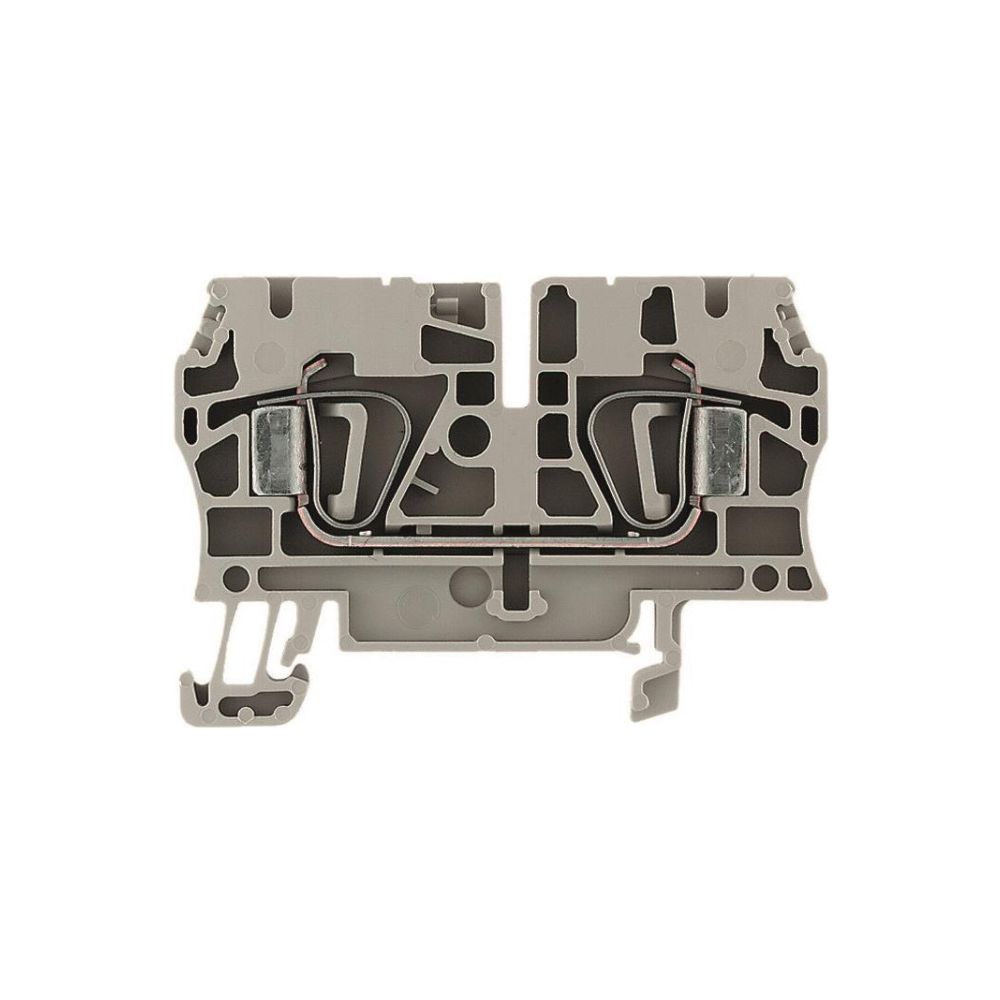

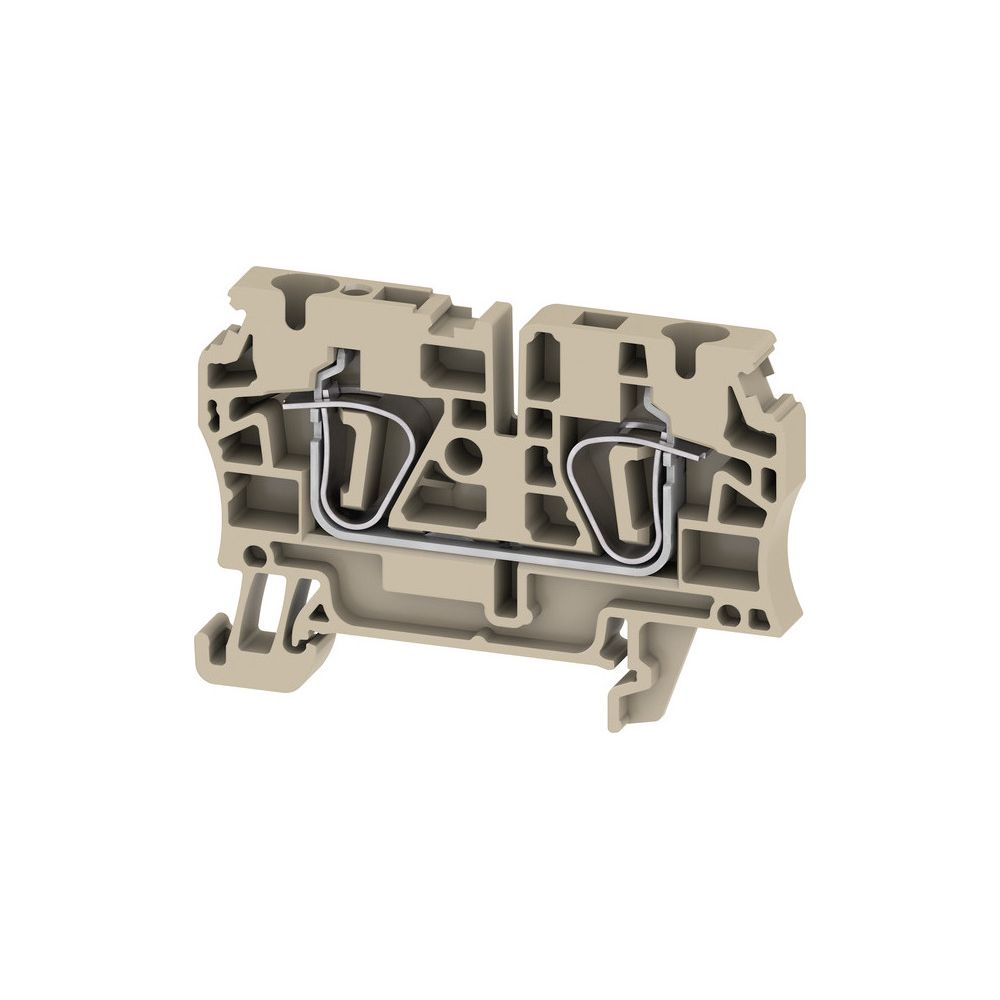

Weidmüller Durchgangsklemme ZDU 4, 800V 32A 6,1x62,4x42,6mm, Thermoplast, Beige
Die Durchgangsklemme der Z-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels bewährter Federzuganschlusstechnik. Sie ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und zeichnet sich durch ihre Eignung für explosionsgefährdete Bereiche aus. Mit einem Bemessungsstrom von 32 A und einer Bemessungsspannung von 800 V bietet das Bauteil eine robuste Lösung für industrielle Anwendungen.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen auf einer Etage und ist für den Anschluss von Kupferleitern optimiert. Der große Klemmbereich erlaubt die Aufnahme von feindrähtigen, eindrähtigen sowie mehrdrähtigen Leitern mit Querschnitten von 0,13 bis 6 mm². Durch die integrierten Querverbindungskanäle lassen sich Potenziale flexibel über mehrere Klemmen hinweg verteilen, wobei steckbare Standardquerverbindungen die Installation erleichtern.
Robuste Materialeigenschaften
Der Isolierkörper besteht aus hochwertigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Dies unterstreicht die Eignung für anspruchsvolle Umgebungen, zumal die Klemme in einem weiten Temperaturbereich von -60 °C bis 130 °C betriebssicher bleibt. Die Ausführung ist zudem für Ex e-Anwendungen geeignet, was den Einsatz in sicherheitskritischen Bereichen ermöglicht.
Technische Daten
- Bemessungsstrom: 32 A
- Bemessungsspannung: 800 V
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,13 - 6 mm²
- Montageart: Hutschiene TH35
- Breite: 6,1 mm
- Höhe: 62,4 mm
- Tiefe: 42,6 mm
- Betriebstemperatur: -60 - 130 °C
- Explosionsschutz: Ja (Ex e)
Diese Durchgangsklemme überzeugt durch ihre kompakte Bauweise von 6,1 mm Breite und ihre hohe Flexibilität bei der Leiteranbindung. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 32 A stellt sie eine leistungsfähige Komponente für die elektrische Verbindungstechnik dar. Die Kombination aus robuster Thermoplast-Konstruktion und der Eignung für Ex e-Bereiche macht sie zu einer zuverlässigen Wahl für vielfältige Installationsanforderungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 6 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1632050000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 32 |
| Betriebstemperatur | -60 - 130 |
| Breite | 6,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190263188 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,131 kg |
| Höhe | 62,4 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 42,6 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
