Beschreibung

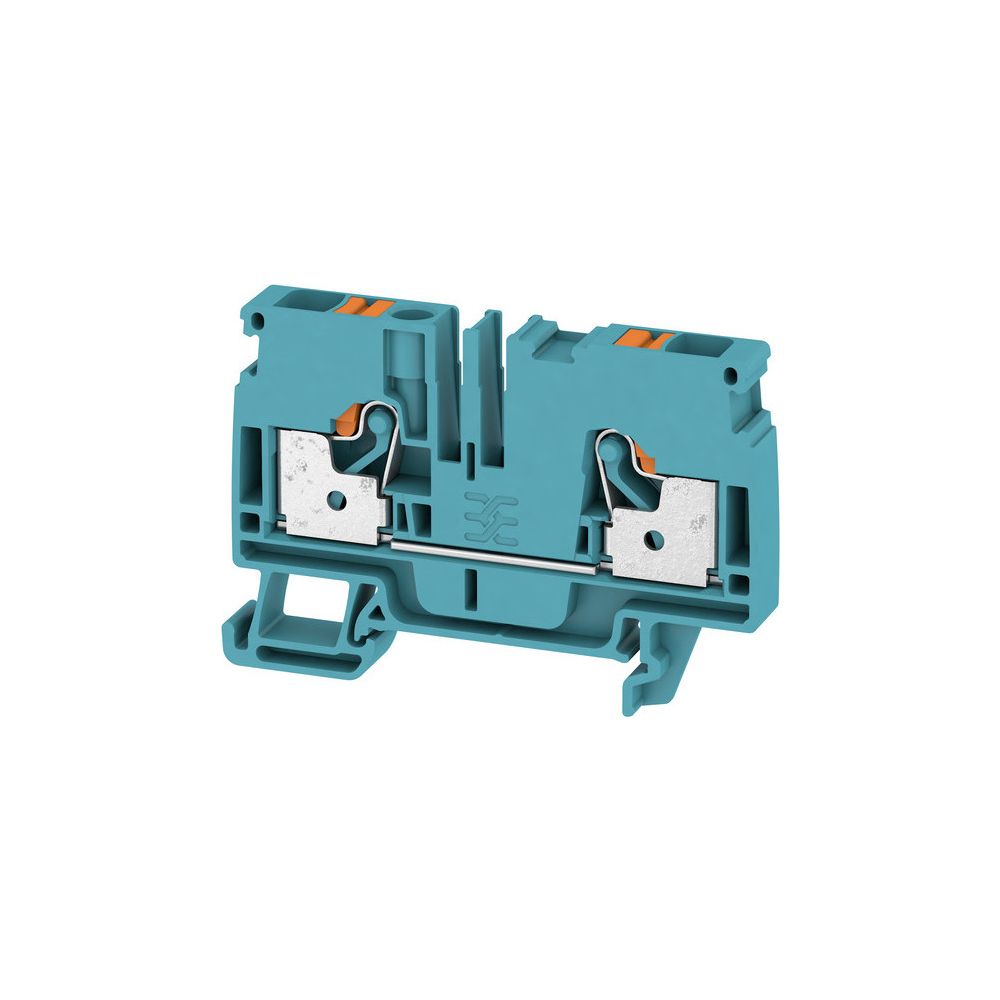

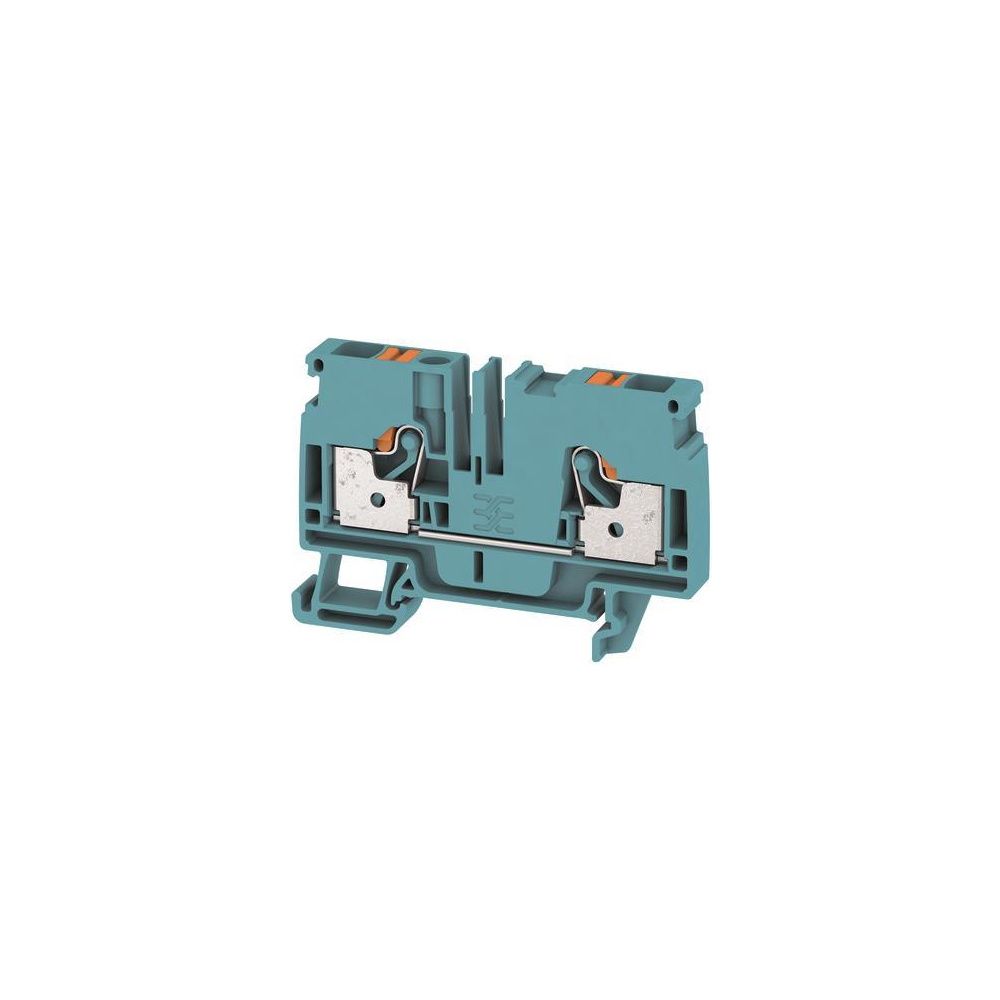

Weidmüller Durchgangsklemme A2C 6, 800V 41A, Thermoplast, Blau
Die blaue Durchgangsklemme der A-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels PUSH IN-Technologie. Mit zwei Anschlüssen und einer Bemessungsspannung von 800 V ist sie für die Montage auf Hutschienen des Typs TH35 konzipiert. Die robuste Ausführung aus Thermoplast eignet sich für Kupferleiter und ist für explosionsgeschützte Bereiche nach Ex e zugelassen.
Effiziente Anschlusstechnik
Die PUSH IN-Direktstecktechnik ermöglicht eine schnelle Verdrahtung bei allen Leiterformen. Durch die hohe Leiterauszugskraft wird eine dauerhafte Kontaktqualität erreicht. Die Klemme ist für Leiterquerschnitte von 0,34 bis 10 mm² bei feindrähtigen Leitern sowie 0,34 bis 6 mm² bei eindrähtigen und mehrdrähtigen Leitern ausgelegt. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und bietet eine thermische Beständigkeit in einem Bereich von -60 bis 130 °C.
Technische Daten
- Bemessungsstrom: 41 A
- Bemessungsspannung: 800 V
- Anschlussart: PUSH IN-Steckanschluss
- Leiterquerschnitt feindrähtig: 0,34 - 10 mm²
- Leiterquerschnitt eindrähtig: 0,34 - 6 mm²
- Anzahl der Etagen: 1
- Klemmstellen je Etage: 2
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 8,1 mm
Die kompakte Durchgangsklemme überzeugt durch einfache Handhabung und hohe Flexibilität bei der Verdrahtung. Mit einem Bemessungsstrom von 41 A und der Eignung für anspruchsvolle Umgebungen, einschließlich Ex e-Bereichen, stellt sie eine zuverlässige Lösung für industrielle Anwendungen dar. Die Montage auf der Hutschiene TH35 erfolgt unkompliziert, wobei die blaue Farbgebung eine klare Kennzeichnung im Schaltschrank unterstützt.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,34 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,34 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,34 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,34 - 6 |
| Anschluss | Steckanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1991790000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 41 |
| Betriebstemperatur | -60 - 130 |
| Breite | 8,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118376494 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,868 kg |
| Höhe | 66,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 45,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
