Beschreibung

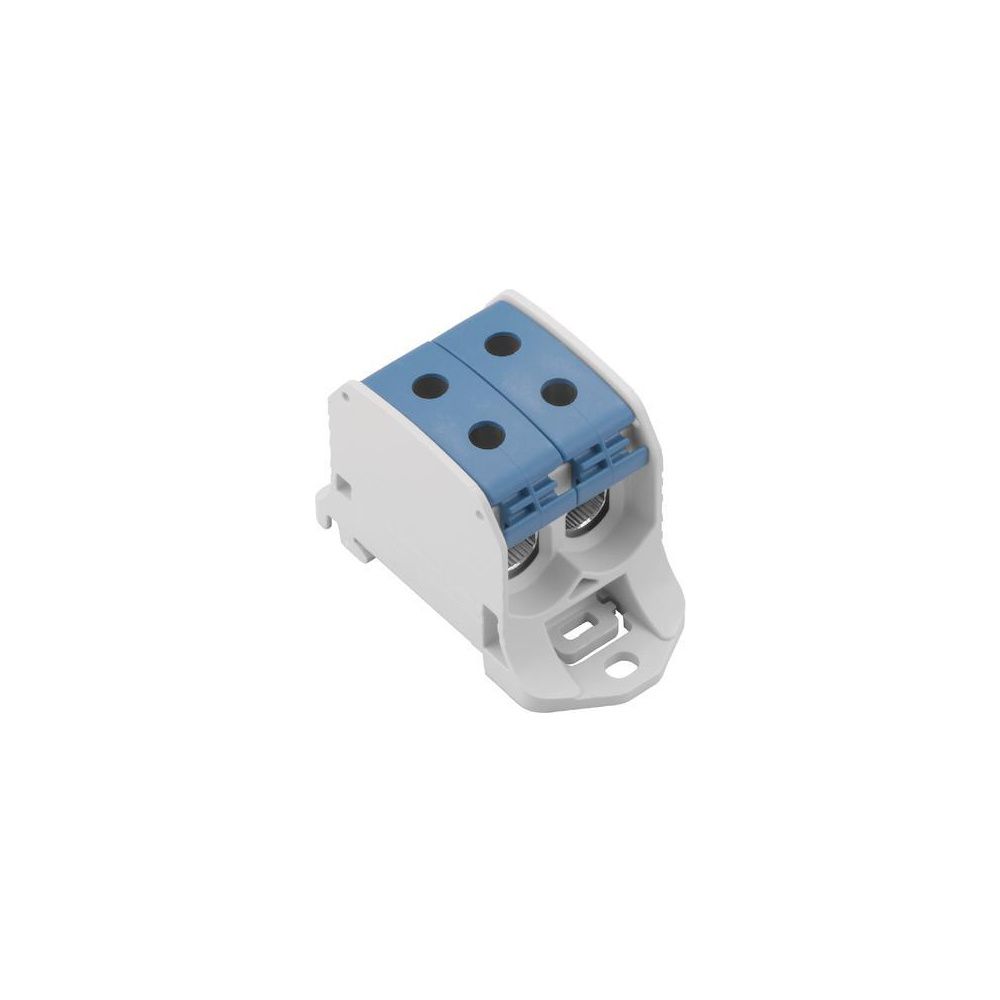

Weidmüller Potentialverteilerklemme WPD 230, 150A 1000V 4-50mm2, Thermoplast, Blau
Die blaue Potentialverteilerklemme WPD 230 von Weidmüller ermöglicht eine effiziente Stromverteilung in industriellen Schaltanlagen. Das Bauteil ist für den Einsatz mit Aluminium- und Kupferleitern konzipiert und zeichnet sich durch eine hohe thermische Belastbarkeit sowie eine robuste Bauweise aus. Die Montage erfolgt auf einer Hutschiene der Bauform TH35.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über eine Etage mit vier Klemmstellen, die jeweils mit einem Schraubanschluss ausgestattet sind. Sie ist für eine Bemessungsspannung von 1000 V ausgelegt und eignet sich für Leiterquerschnitte von 4 bis 50 mm². Dank der Eignung für explosionsgefährdete Bereiche nach Ex e und der Brennbarkeitsklasse V0 nach UL 94 bietet das Bauteil eine hohe Betriebssicherheit.
Technische Daten
- Bemessungsstrom: 150 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 4 - 50 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Anzahl Klemmstellen: 4
- Breite: 35,6 mm
- Höhe: 70 mm
- Tiefe: 45 mm
Durch die Kombination aus einem Bemessungsstrom von 150 A und einem weiten Temperaturbereich von -50 bis 120 °C ist diese Potentialverteilerklemme eine leistungsstarke Lösung für anspruchsvolle elektrische Installationen. Der Isolierkörper aus widerstandsfähigem Thermoplast sorgt für Langlebigkeit, während die flexible Leiteraufnahme für Aluminium- und Kupferleiter eine vielseitige Verwendung in verschiedenen Schaltanlagen ermöglicht.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 4 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 4 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 4 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 4 - 50 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Artikelnummer | WEIDMUELLER-2502590000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -50 - 120 |
| Breite | 35,6 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516418 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,418 kg |
| Höhe | 70 |
| Montageart | Hutschiene TH35 |
| Tiefe | 45 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
