Beschreibung

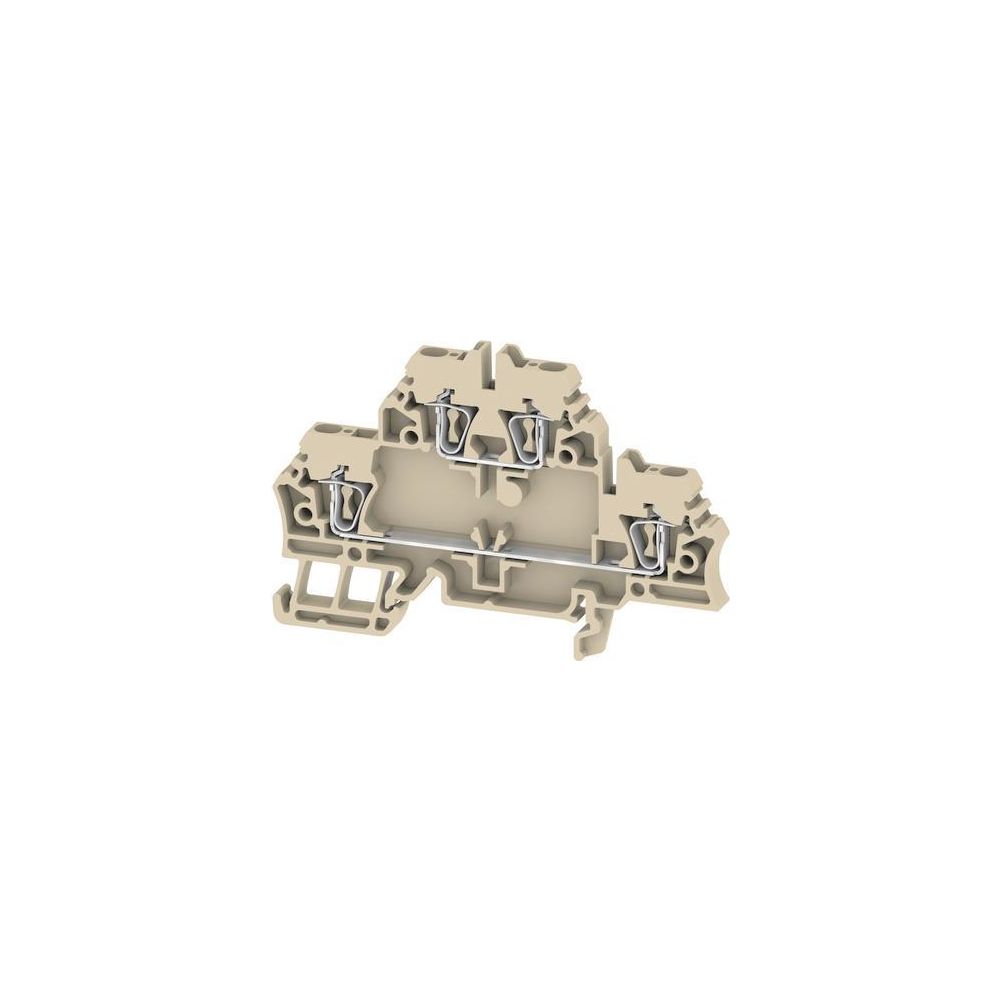

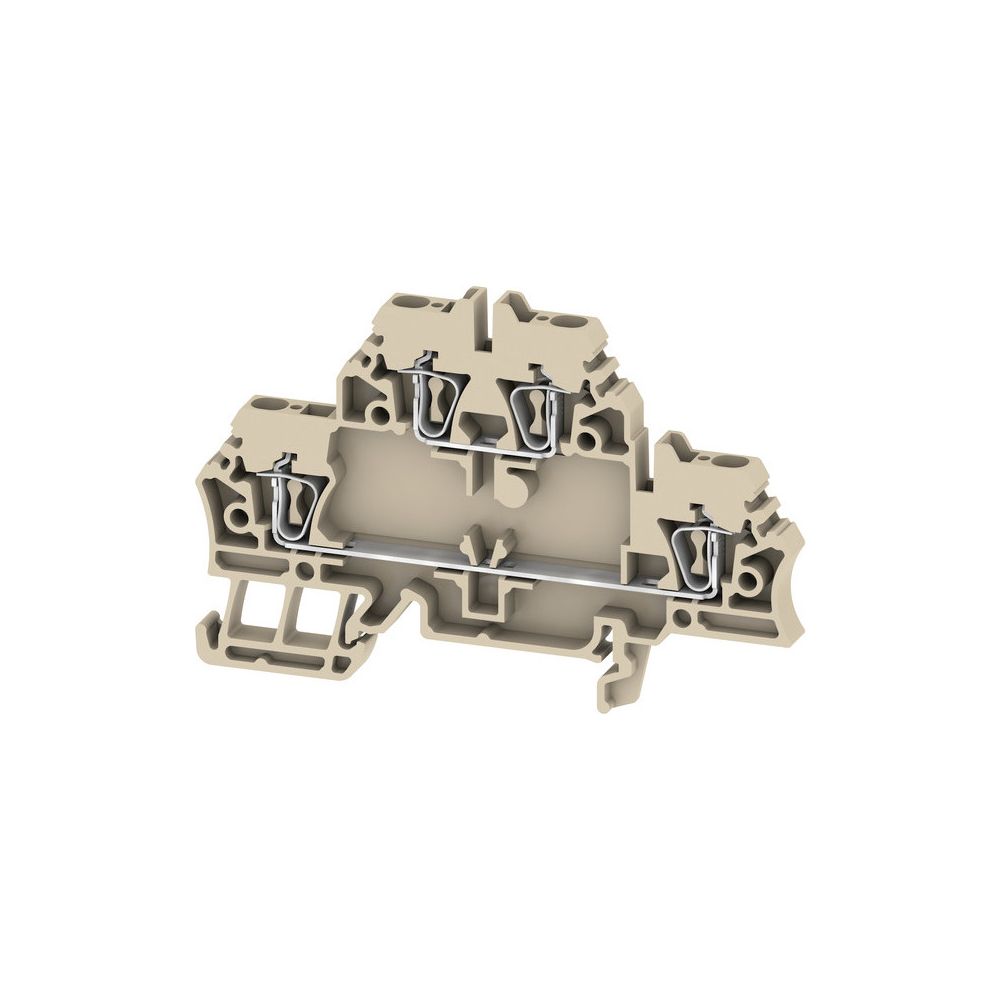

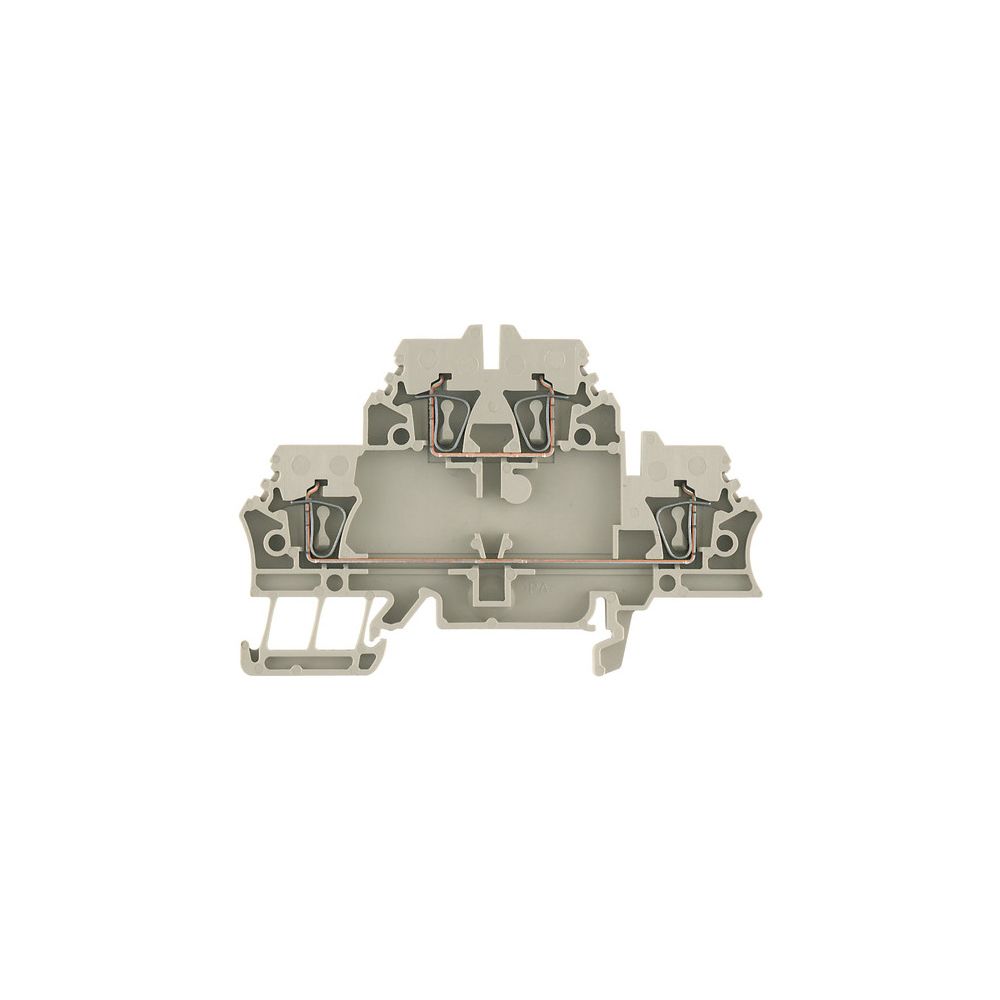

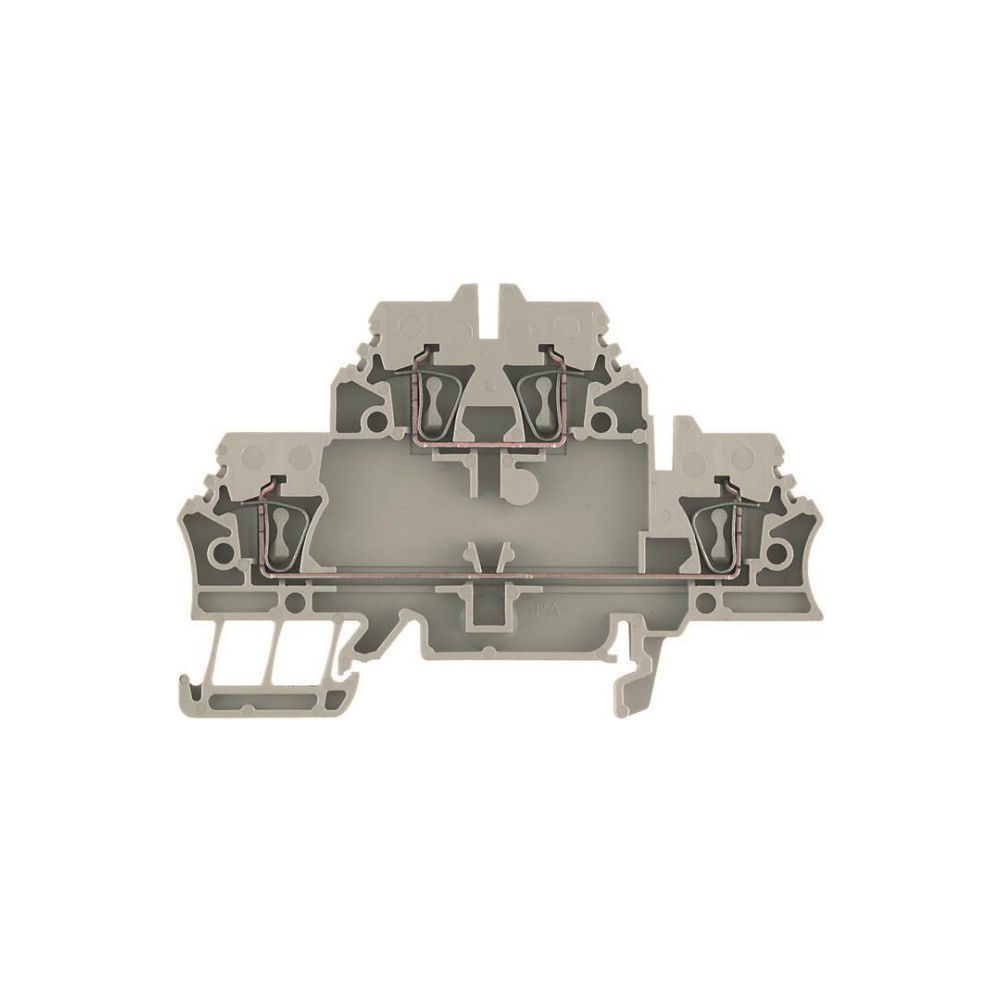

Weidmüller Durchgangsklemme ZDK 2.5, 500V 20A 5,1x79,5x53mm, Thermoplast, Beige
Diese Doppelstock-Reihenklemme aus der Z-Reihe ermöglicht eine effiziente Leiterverdrahtung auf engstem Raum. Mit ihrem Federzuganschluss und zwei Etagen eignet sie sich für anspruchsvolle Anwendungen in der Elektrotechnik.
Zuverlässige Anschlusstechnik
Die Durchgangsklemme ist für den Anschluss von Kupferleitern mit Querschnitten von 0,05 bis 2,5 mm² ausgelegt. Dank der Federzuganschlusstechnik an beiden Etagen mit jeweils zwei Klemmstellen wird eine sichere Kontaktierung erreicht. Die Montage erfolgt auf einer Hutschiene der Bauform TH35.
Robuste Bauweise
Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Klemme ist für einen Betriebstemperaturbereich von -50 bis 120 °C ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen. Mit einer Baubreite von 5,1 mm unterstützt sie eine platzsparende Anordnung im Schaltschrank. Eine Abschlussplatte ist für den Betrieb erforderlich.
Die Doppelstockklemme überzeugt durch ihre Flexibilität bei der Verdrahtung. Mit einer Bemessungsspannung von 500 V und einem Bemessungsstrom von 20 A bietet sie eine leistungsfähige Lösung für Schaltanlagen.
Technische Daten
- Anschlussart: Federzuganschluss
- Anzahl Etagen: 2
- Bemessungsspannung: 500 V
- Bemessungsstrom: 20 A
- Leiterquerschnitt: 0,05 - 2,5 mm²
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 79,5 mm
- Tiefe: 53 mm
- Betriebstemperatur: -50 - 120 °C
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 2,5 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1674300000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 20 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190444884 |
| Etagen | 2 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,516 kg |
| Höhe | 79,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 53 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
