Beschreibung

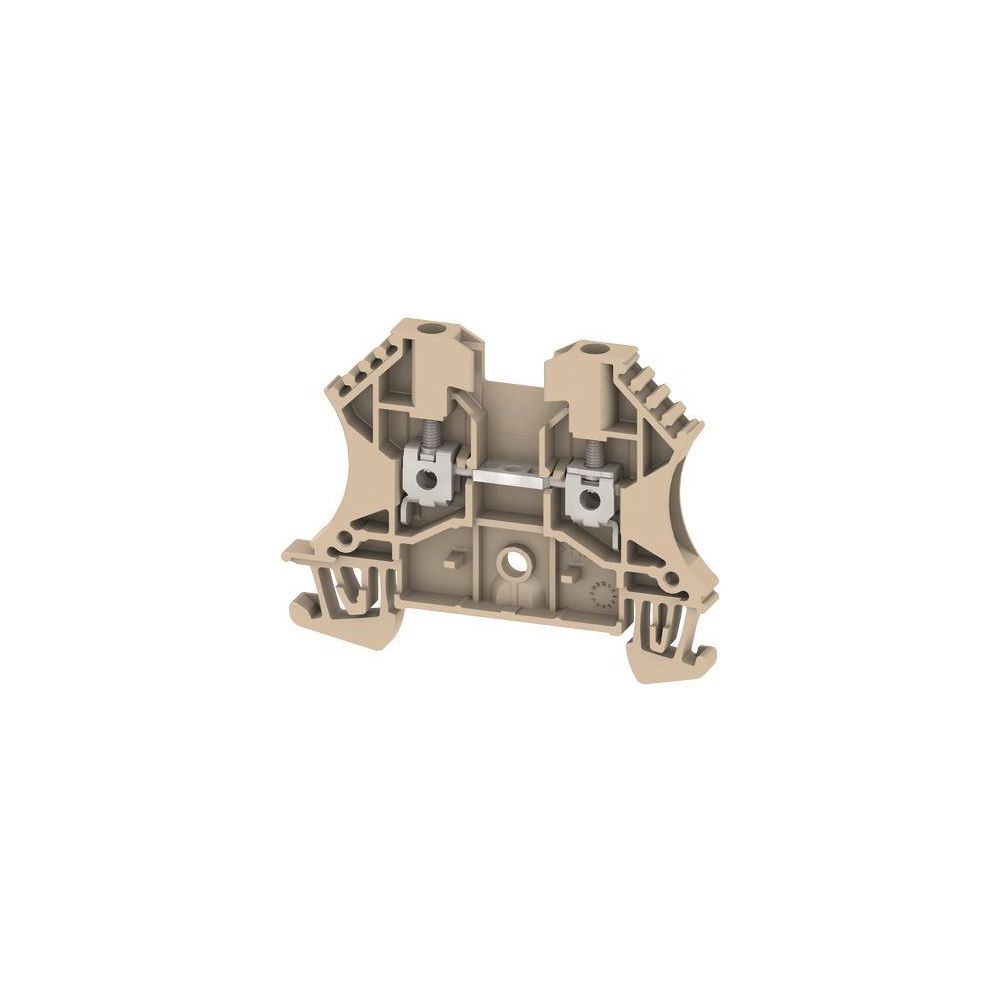

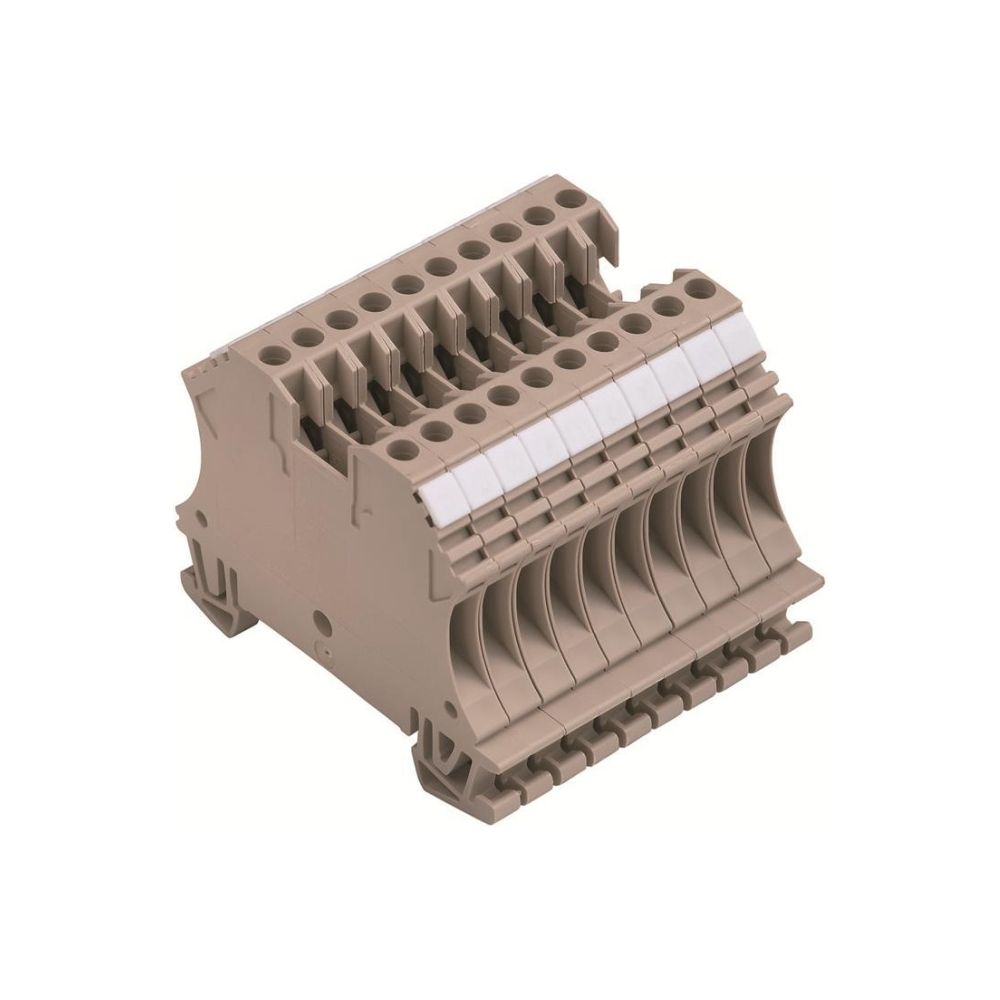

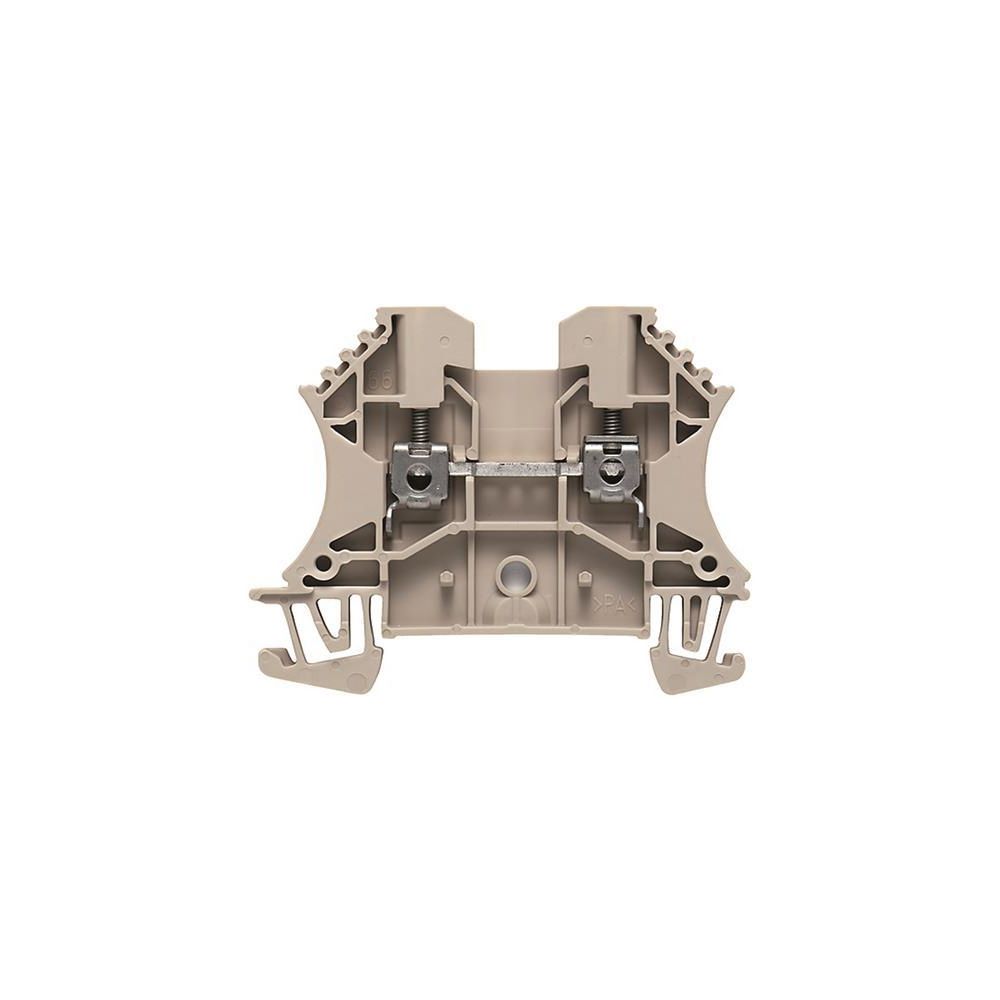

Weidmüller Durchgangsklemme WDU 2.5/10 BEZ/NE, 24A 500V, Thermoplast, Beige, 1020800000
Diese 10-polige Durchgangsklemme von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung mittels Schraubanschluss. Die Komponente ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen (Ex e) geeignet. Mit einer Bemessungsspannung von 500 V und einem Bemessungsstrom von 24 A bietet sie eine robuste Lösung für industrielle Anwendungen.
Material und Flexibilität
Der Isolierkörper besteht aus halogenfreiem Thermoplast, das die Brennbarkeitsklasse V0 nach UL94 erfüllt. Dies gewährleistet eine hohe Sicherheit und Langlebigkeit in einem Betriebstemperaturbereich von -60 bis 130 °C. Die Klemme verfügt über zwei Klemmstellen je Pol und nimmt eindrähtige, mehrdrähtige sowie feindrähtige Leiter mit Querschnitten von bis zu 4 mm² sicher auf.
Technische Daten
- Polzahl: 10
- Bemessungsstrom: 24 A
- Bemessungsspannung: 500 V
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Leiterquerschnitt: 0,05 - 4 mm²
- Betriebstemperatur: -60 - 130 °C
- Breite: 51 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
Die kompakte Bauweise mit einer Breite von 51 mm und die hohe elektrische Belastbarkeit machen diese Durchgangsklemme zu einer effizienten Wahl für die Schaltschrankverdrahtung. Dank der Ex-e-Zulassung und der robusten Materialwahl ist ein sicherer Betrieb in einem weiten Temperaturspektrum sichergestellt. Mit einer Bemessungsspannung von 500 V und einem Strom von 24 A deckt das Bauteil vielfältige Anforderungen in der Elektroinstallation ab.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anzahl der Klemmstellen je Pol | 2 |
| Artikelnummer | WEIDMUELLER-1020800000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Bohrlochabstand mittig | 0 |
| Breite | 51 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190133368 |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | beige |
| Gewicht | 0,779 kg |
| Halogenfrei | Ja |
| Höhe | 60 |
| Montageart | Hutschiene TH35 |
| Polzahl | 10 |
| Tiefe | 46,5 |
| Transparent | Nein |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
