Beschreibung

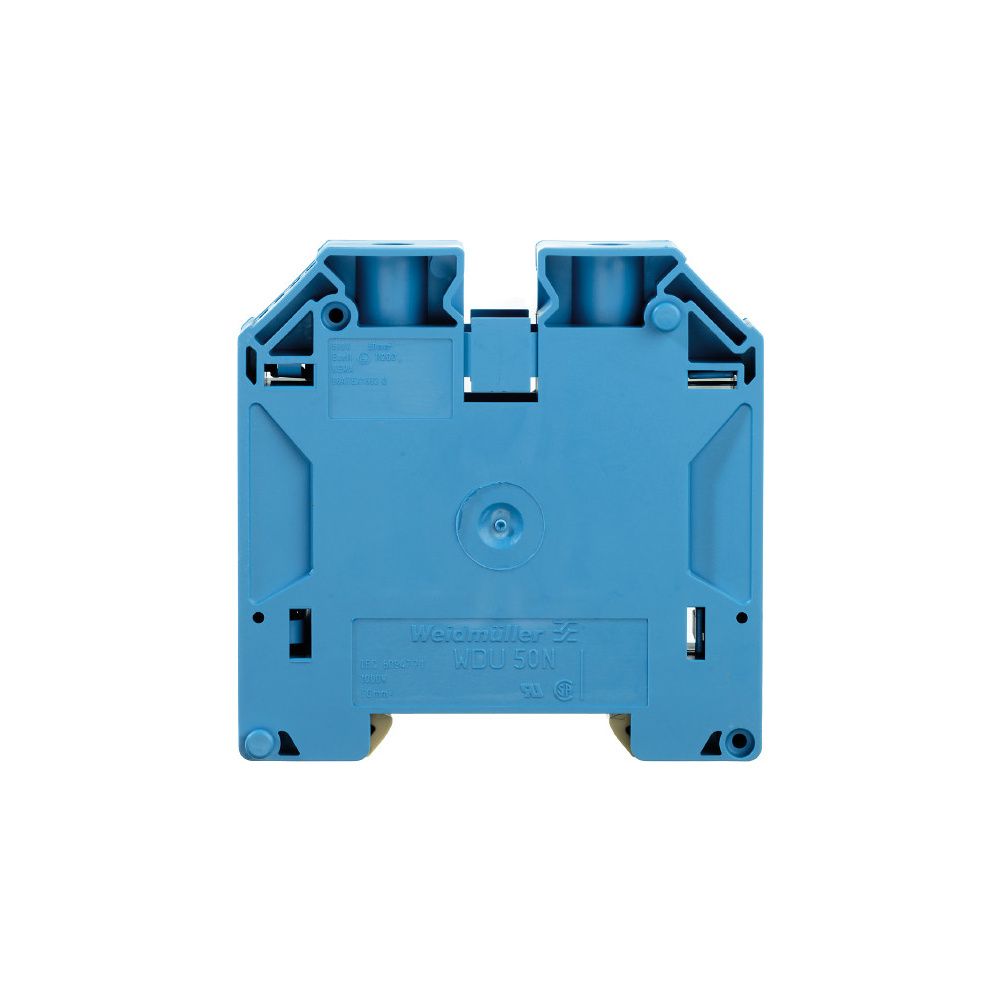

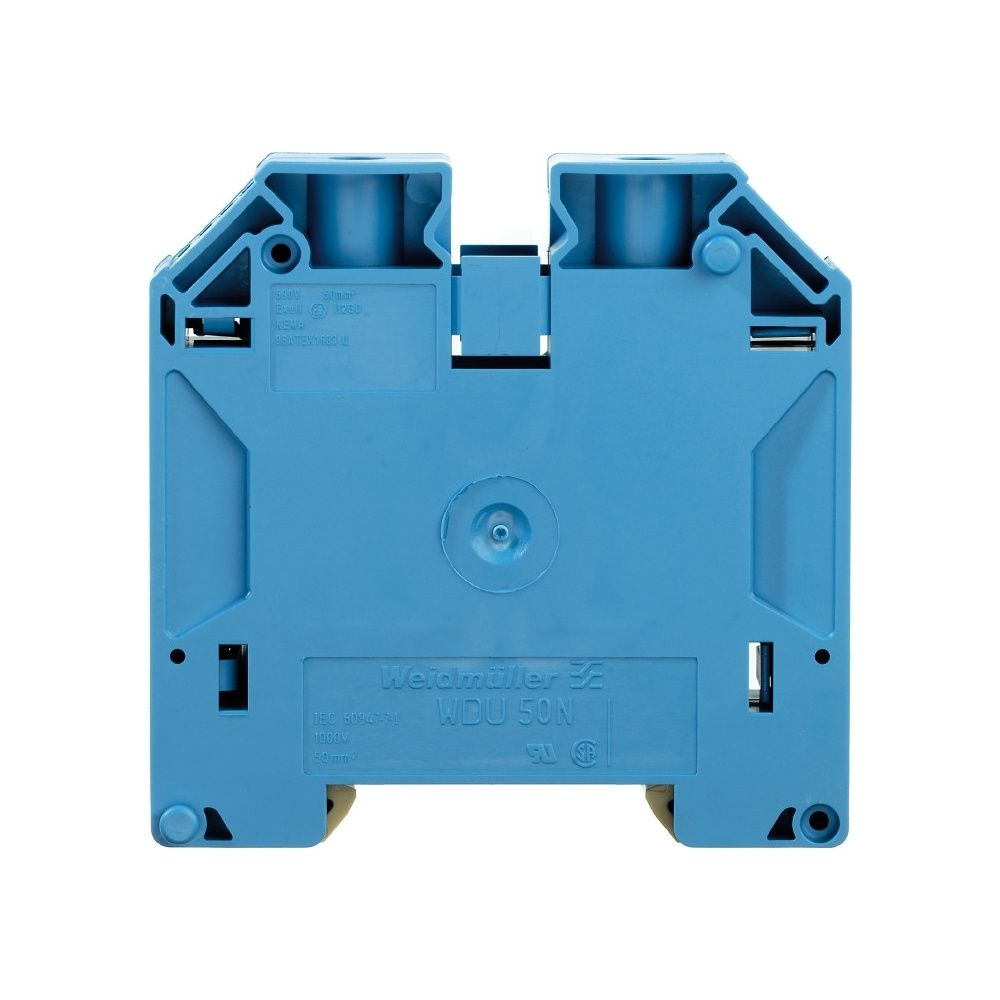

Weidmüller Durchgangsklemme WDU 50N 1820850000, 150A 1000V, Thermoplast, Blau
Die blaue Durchgangsklemme WDU 50N von Weidmüller ermöglicht eine sichere elektrische Verbindung für Leiterquerschnitte bis 70 mm². Mit ihrem robusten Schraubanschluss und einer Bemessungsspannung von 1000 V eignet sich die Komponente für anspruchsvolle industrielle Anwendungen auf der Hutschiene TH35.
Zuverlässige Verbindungstechnik
Der Isolierkörper besteht aus hochwertigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Konstruktion ist für einen weiten Temperaturbereich von -60 bis 130 °C ausgelegt. Durch die Verwendung von Kupfer als Leiterwerkstoff wird eine hohe Leitfähigkeit sichergestellt, während der Schraubanschluss eine dauerhafte und mechanisch belastbare Kontaktierung der Leiter ermöglicht.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 150 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt mehrdrähtig: 10 - 70 mm²
- Leiterquerschnitt feindrähtig: 10 - 50 mm²
- Montageart: Hutschiene TH35
- Breite: 18,5 mm
- Höhe: 70 mm
- Tiefe: 69,6 mm
- Farbe: blau
Diese Durchgangsklemme überzeugt durch ihre hohe Stromtragfähigkeit von 150 A und ihre flexible Einsetzbarkeit für verschiedene Leiterarten. Die kompakte Bauweise mit einer Breite von 18,5 mm spart wertvollen Platz auf der Tragschiene, während die robuste Materialwahl eine langlebige Installation in industriellen Schaltanlagen unterstützt.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1820850000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -60 - 130 |
| Breite | 18,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4032248317806 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,897 kg |
| Höhe | 70 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 6 |
| QS eindrähtig | 6 |
| QS feindrähtig | 10 |
| QS mehrdrähtig | 6 |
| Tiefe | 69,6 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
