Beschreibung

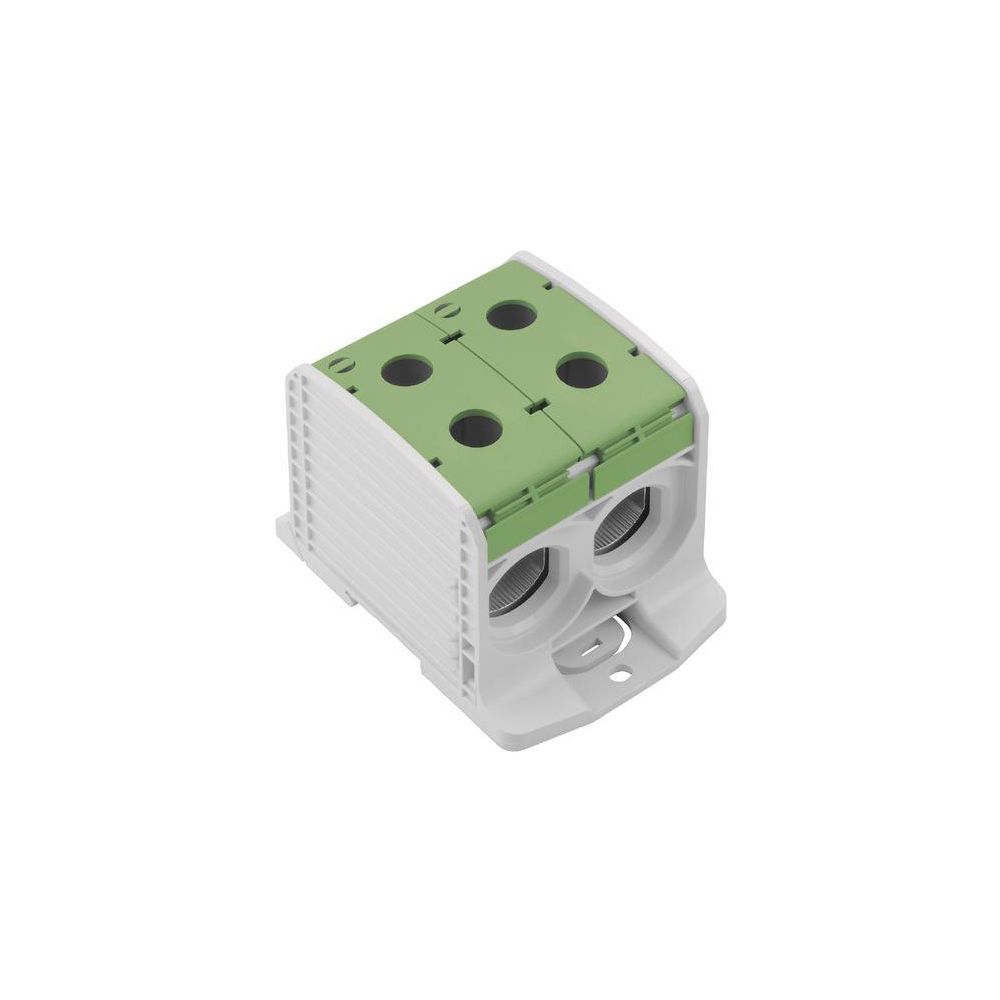

Weidmüller Potentialverteilerklemme WPD 233 2X300/2X300, 520 A, 1000 V, Grün, 2502920000
Die Weidmüller Potentialverteilerklemme WPD 233 ermöglicht eine effiziente Stromverteilung in anspruchsvollen industriellen Anwendungen. Die Komponente ist für den Einsatz mit Aluminium- und Kupferleitern ausgelegt und für eine Bemessungsspannung von 1000 V spezifiziert.
Vielseitige Anschlussmöglichkeiten
Die Klemme verfügt über vier Klemmstellen auf einer Etage und nutzt Schraubanschlüsse für eine dauerhafte Kontaktierung. Sie ist für Leiterquerschnitte von 35 bis 300 mm² optimiert und eignet sich für eindrähtige, mehrdrähtige sowie feindrähtige Leiter. Dank der Eignung für den Einsatz in explosionsgefährdeten Bereichen nach Ex e ist sie flexibel in verschiedensten Anlagenkonfigurationen einsetzbar.
Robuste Konstruktion
Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Die Montage erfolgt auf einer Hutschiene TH35. Mit einem Betriebstemperaturbereich von -50 bis 120 °C hält die Klemme auch anspruchsvollen Umgebungsbedingungen stand und bietet eine hohe Betriebssicherheit bei einem Bemessungsstrom von 520 A.
Die Potentialverteilerklemme überzeugt durch ihre hohe Stromtragfähigkeit von 520 A und ihre universelle Einsetzbarkeit für Leiter aus Kupfer oder Aluminium. Mit einer Bemessungsspannung von 1000 V und der robusten Bauweise stellt sie eine zuverlässige Lösung für die elektrische Energieverteilung dar. Die einfache Montage auf der Hutschiene TH35 sowie die Eignung für den Ex-e-Bereich machen sie zu einer leistungsstarken Komponente für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 520 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 35 - 300 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Anzahl Klemmstellen: 4
- Farbe: Grün
- Explosionsgeschützt: Ja
- Breite: 82,6 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 - 300 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 35 - 240 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35 - 300 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 35 - 300 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Artikelnummer | WEIDMUELLER-2502920000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 520 |
| Betriebstemperatur | -50 - 120 |
| Breite | 82,6 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516746 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | grün |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,7 kg |
| Höhe | 118 |
| Montageart | Hutschiene TH35 |
| Tiefe | 83,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
