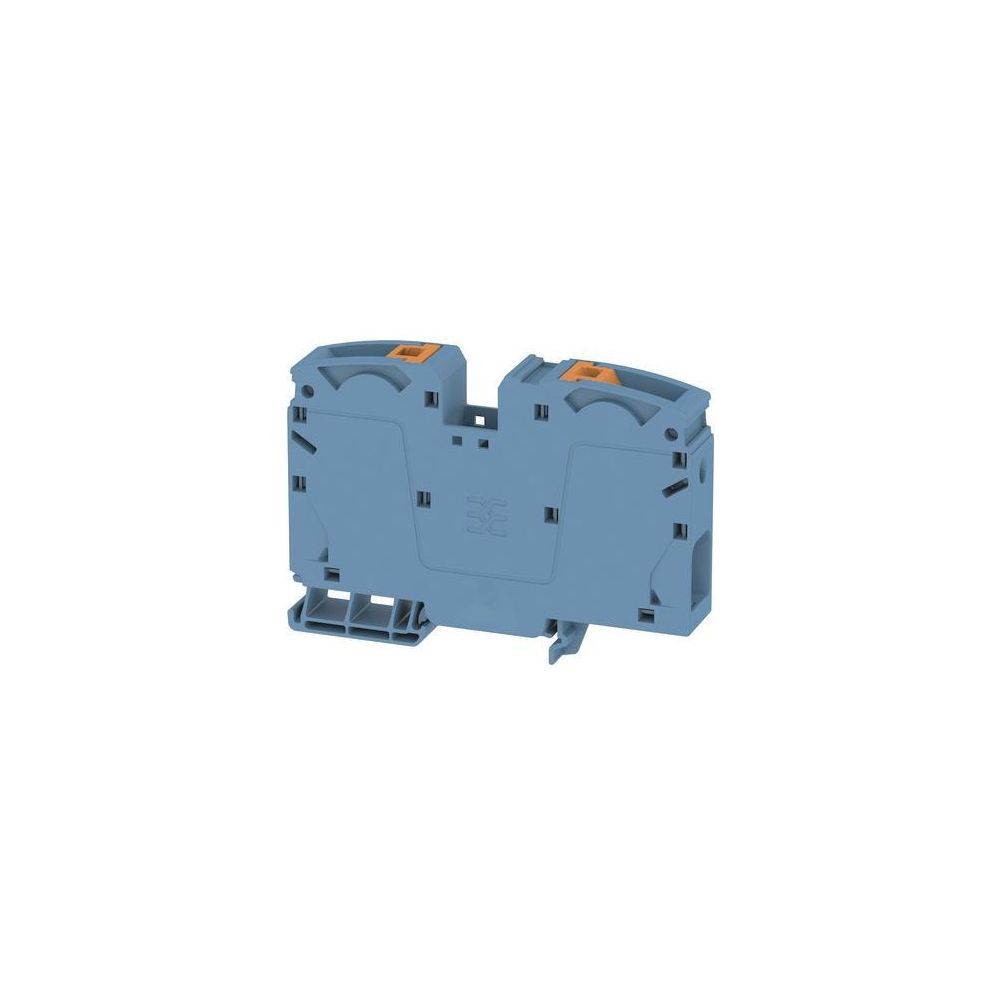

Weidmüller Durchgangs-Reihenklemme A2C 35, 125 A 1000 V, Thermoplast, Blau, 2552090000
Die blaue Durchgangs-Reihenklemme von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels PUSH-Steckklemmanschluss. Sie ist für den Einsatz auf TH35-Hutschienen konzipiert und eignet sich für Kupferleiter in einem Querschnittsbereich von 2,5 bis 35 mm². Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 125 A ist die Komponente für anspruchsvolle industrielle Anwendungen ausgelegt.
Robuste Anschlusstechnik
Die einetagige Reihenklemme verfügt über zwei Klemmstellen und zeichnet sich durch ihre hohe Flexibilität bei der Leiterwahl aus. Sie nimmt sowohl feindrähtige als auch mehrdrähtige Leiter bis 35 mm² sowie eindrähtige Leiter bis 16 mm² sicher auf. Der Isolierkörper besteht aus widerstandsfähigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Zudem ist das Bauteil für den Einsatz in explosionsgefährdeten Bereichen der Ausführung Ex e zugelassen.
Zuverlässigkeit im Betrieb
Die Klemme ist für einen weiten Betriebstemperaturbereich von -60 bis 130 °C ausgelegt und bietet somit hohe Stabilität unter variierenden Umgebungsbedingungen. Durch die kompakte Bauweise mit einer Breite von 16 mm lässt sie sich platzsparend auf der Tragschiene montieren. Die Ausführung erfordert keine zusätzliche Abschlussplatte, was die Installation vereinfacht.
Die Durchgangs-Reihenklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 125 A und die robuste PUSH-Anschlusstechnik. Dank der Eignung für Kupferleiter bis 35 mm² und der Eignung für Ex e-Bereiche stellt sie eine zuverlässige Lösung für industrielle Schaltanlagen dar. Die Kombination aus thermoplastischem Isolierstoff und einem weiten Temperaturbereich bis 130 °C sorgt für eine langlebige und sichere Verbindung in anspruchsvollen Umgebungen.
Technische Daten
- Bemessungsstrom: 125 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 2,5 - 35 mm²
- Anschlussart: Steckklemmanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 16 mm
- Höhe: 101,5 mm
- Tiefe: 71,5 mm
- Farbe: blau
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 35 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2552090000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -60 - 130 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118628005 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,855 kg |
| Höhe | 101,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 71,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
