Beschreibung

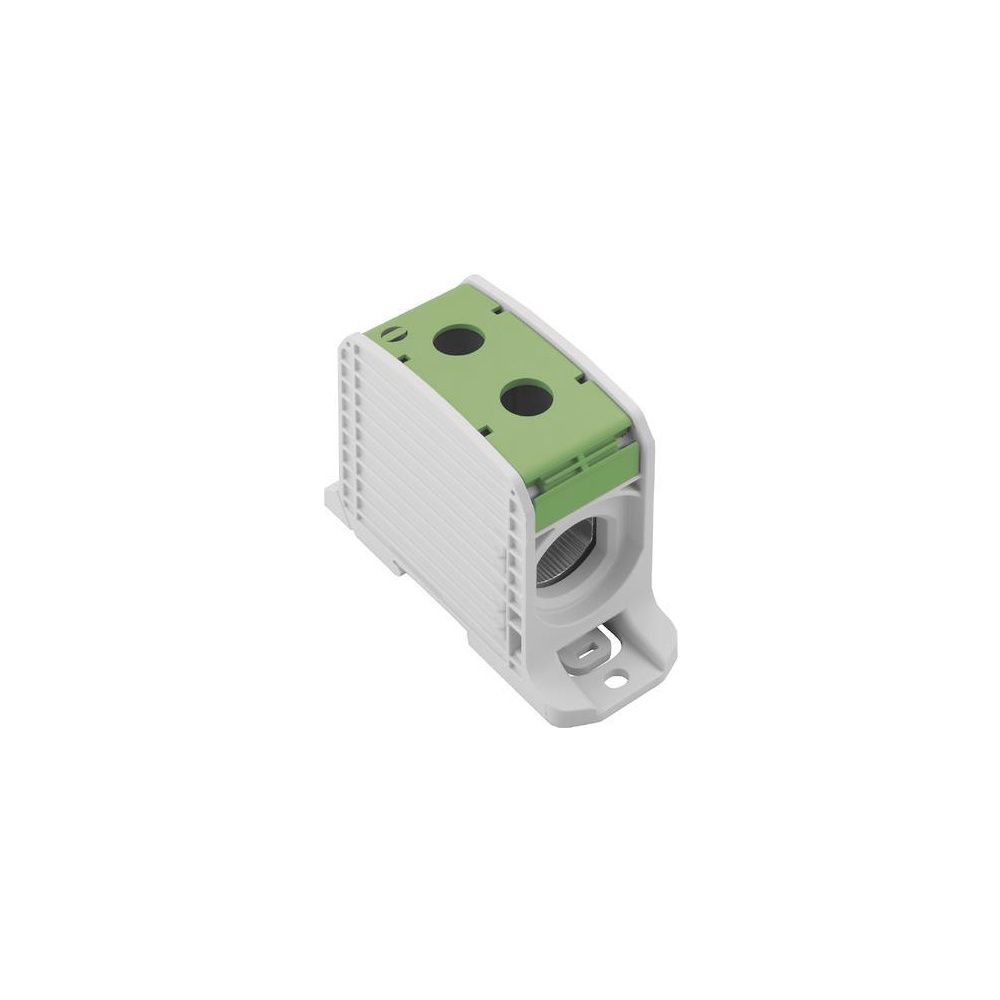

Weidmüller Potentialverteilerklemme WPD 133 1X300/1X300, 520A 1000V, Thermoplast, Grün
Die grüne Potentialverteilerklemme von Weidmüller ermöglicht eine sichere Stromverteilung in anspruchsvollen industriellen Anwendungen. Mit einem Bemessungsstrom von 520 A und einer Bemessungsspannung von 1000 V ist sie für hohe elektrische Lasten ausgelegt. Die Komponente eignet sich für den Einsatz mit Kupfer- und Aluminiumleitern und ist für den Betrieb in explosionsgefährdeten Bereichen zugelassen.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen auf einer Etage, die mittels zuverlässiger Schraubanschlüsse realisiert werden. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Dies sorgt für eine hohe thermische Stabilität bei Betriebstemperaturen von -50 bis 120 °C. Die Montage erfolgt unkompliziert auf einer Hutschiene TH35.
Vielseitige Leiteranbindung
Das Bauteil unterstützt eine breite Palette an Leiterquerschnitten von 35 bis 300 mm². Je nach Ausführung können eindrähtige, mehrdrähtige oder feindrähtige Leiter sicher kontaktiert werden. Die kompakte Bauweise mit einer Breite von 45 mm erlaubt eine platzsparende Installation im Schaltschrank, wobei keine zusätzliche Abschlussplatte erforderlich ist.
Durch die Kombination aus hoher Stromtragfähigkeit von 520 A und der Eignung für unterschiedliche Leitermaterialien bietet diese Klemme eine flexible Lösung für die Energieverteilung. Die robuste Konstruktion aus Thermoplast und die Zulassung für Ex-e-Bereiche gewährleisten einen sicheren Betrieb unter anspruchsvollen Bedingungen. Mit einer Bemessungsspannung von 1000 V und der einfachen Montage auf der Hutschiene TH35 stellt sie eine leistungsfähige Komponente für professionelle Elektroinstallationen dar.
Technische Daten
- Bemessungsstrom: 520 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 35 - 300 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 45 mm
- Höhe: 118 mm
- Tiefe: 83,5 mm
- Leiterwerkstoff: Aluminium/Kupfer
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 35 - 300 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 35 - 240 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 35 - 300 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 35 - 300 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2502870000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 520 |
| Betriebstemperatur | -50 - 120 |
| Breite | 45 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516692 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | grün |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,356 kg |
| Höhe | 118 |
| Montageart | Hutschiene TH35 |
| Tiefe | 83,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
