Beschreibung

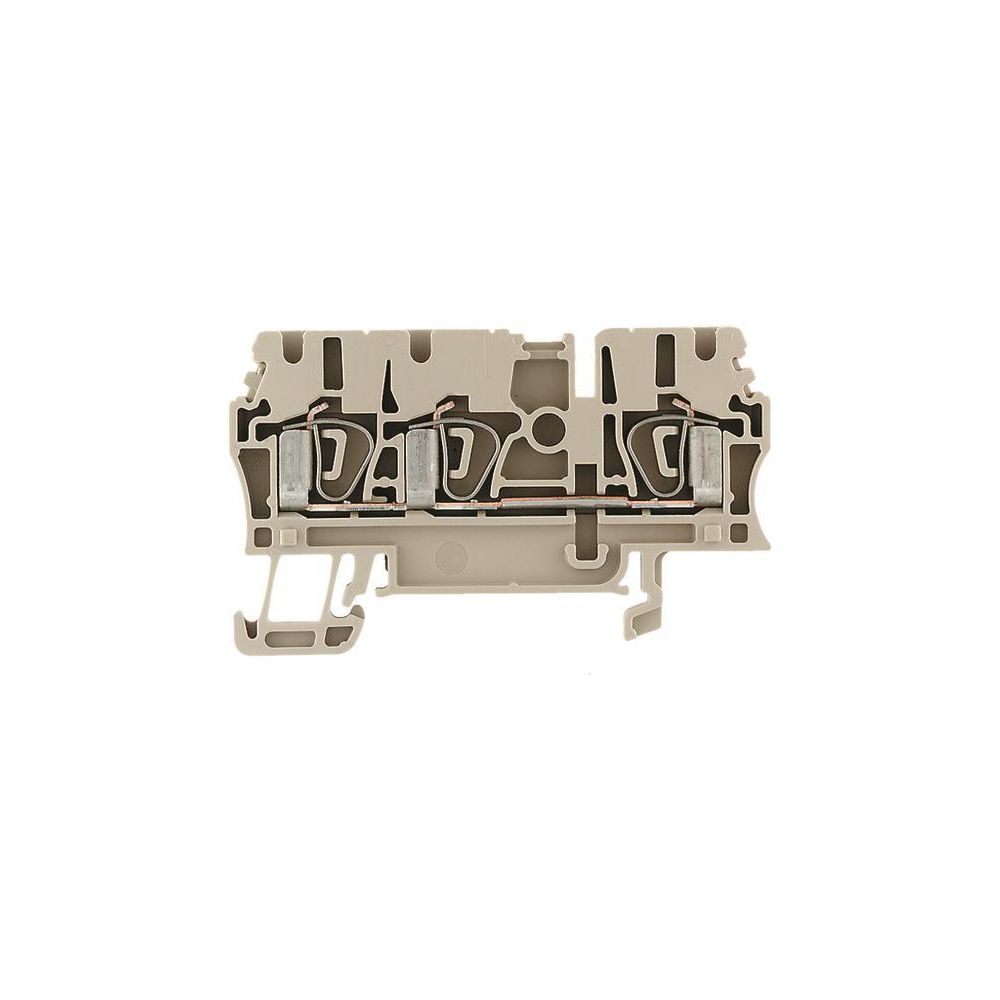

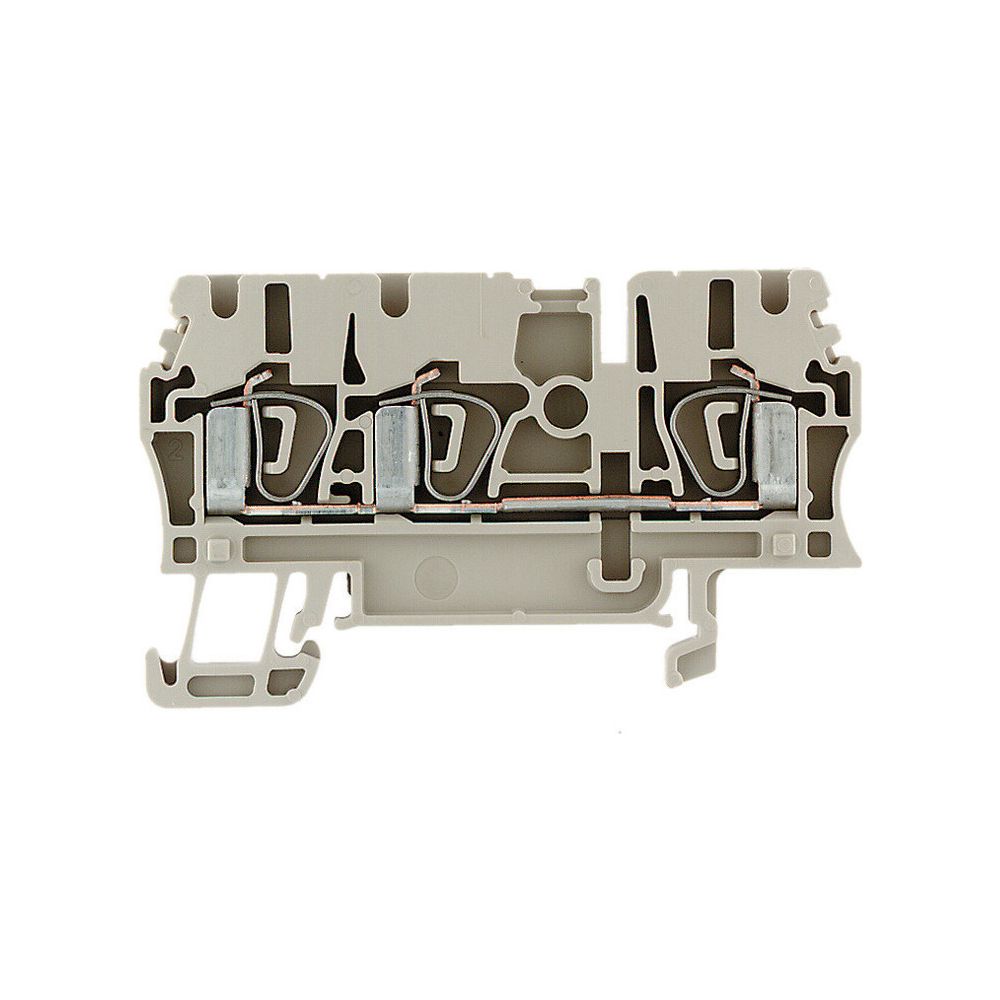

Weidmüller Durchgangsklemme ZDU 2.5/3AN, 800V 24A, Thermoplast, Beige
Diese Durchgangsklemme der Z-Reihe ermöglicht eine effiziente Leiterverbindung mittels Federzuganschluss. Die einetagige Komponente ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und für den Einsatz mit Kupferleitern vorgesehen.
Zuverlässige Anschlusstechnik
Die Klemme bietet drei Klemmstellen pro Etage und unterstützt Leiterquerschnitte von 0,05 bis 4 mm². Durch die robuste Ausführung aus Thermoplast und die Einstufung in die Brennbarkeitsklasse V0 nach UL 94 ist eine hohe Betriebssicherheit gegeben. Das Bauteil ist für den Einsatz in explosionsgefährdeten Bereichen in der Ausführung Ex e zugelassen und deckt einen weiten Betriebstemperaturbereich von -50 bis 120 °C ab.
Flexibilität in der Anwendung
Die Z-Reihe zeichnet sich durch einen großen Klemmbereich aus und bietet die Option, Potenziale über steckbare Standardquerverbindungen flexibel zu verteilen. Mit einer kompakten Baubreite von 5,1 mm lässt sich die Klemme platzsparend in Schaltschränken und Verteilersystemen installieren. Für den ordnungsgemäßen Abschluss ist eine separate Abschlussplatte erforderlich.
Die Durchgangsklemme überzeugt durch ihre elektrische Belastbarkeit von 24 A bei einer Bemessungsspannung von 800 V. Dank des Federzuganschlusses wird eine dauerhaft sichere Kontaktierung der Kupferleiter erreicht, was die Komponente zur idealen Wahl für anspruchsvolle industrielle Anwendungen macht.
Technische Daten
- Bemessungsstrom: 24 A
- Bemessungsspannung: 800 V
- Anschlussart: Federzuganschluss
- Klemmstellen je Etage: 3
- Leiterquerschnitt: 0,05 - 4 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 5,1 mm
- Höhe: 64,5 mm
- Tiefe: 38,5 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WEIDMUELLER-1608540000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190077327 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,902 kg |
| Höhe | 64,5 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 38,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
