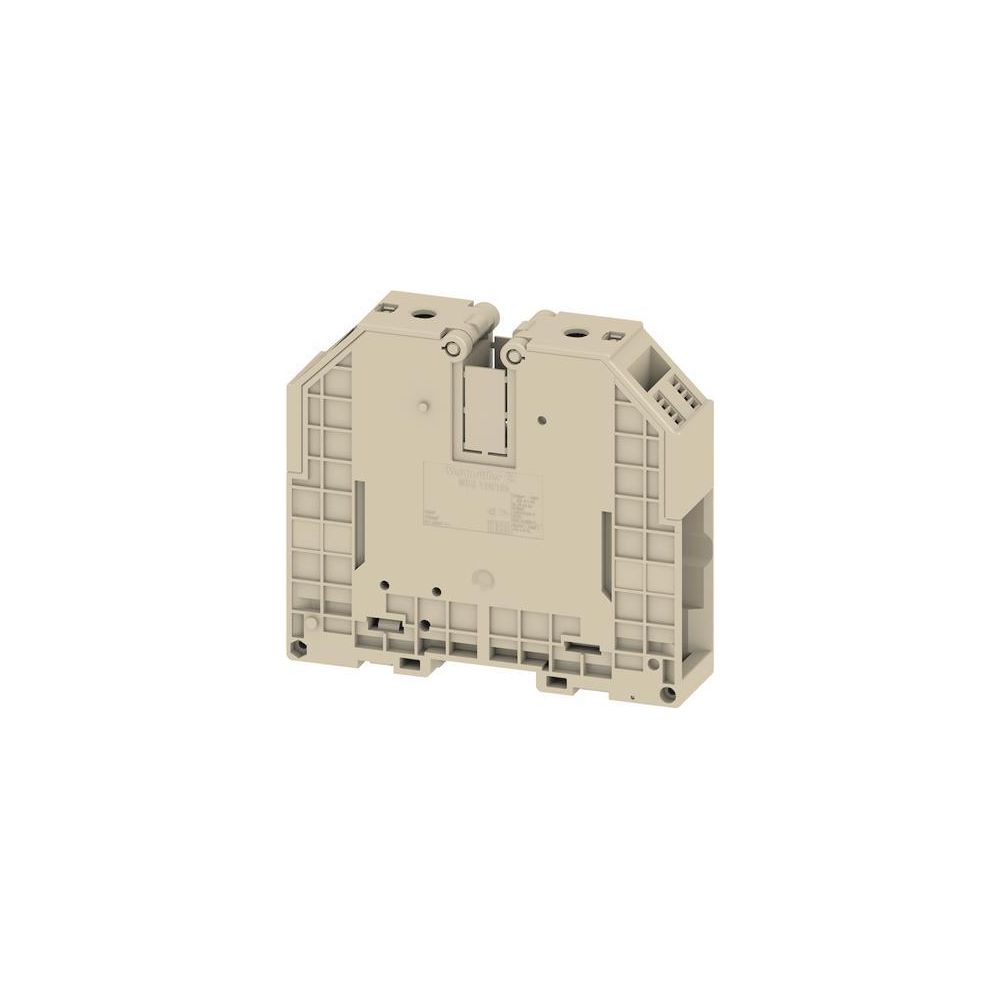

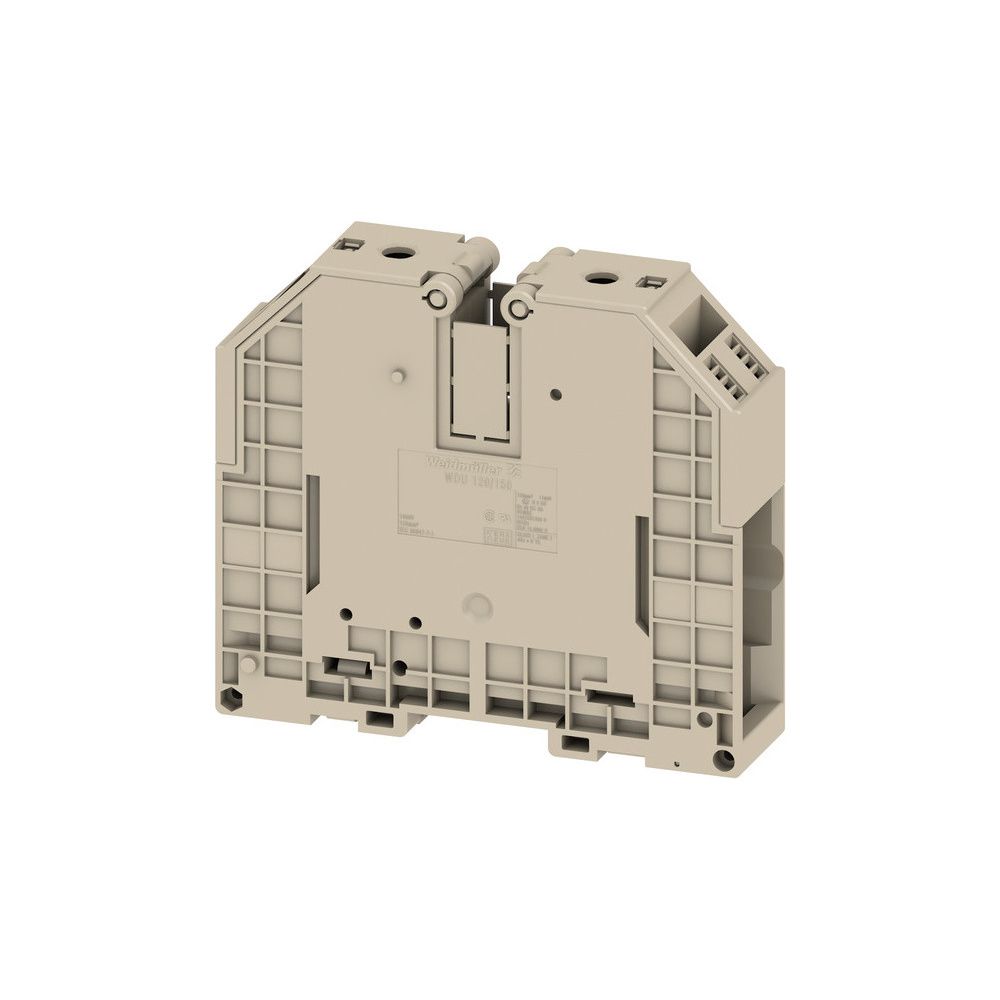

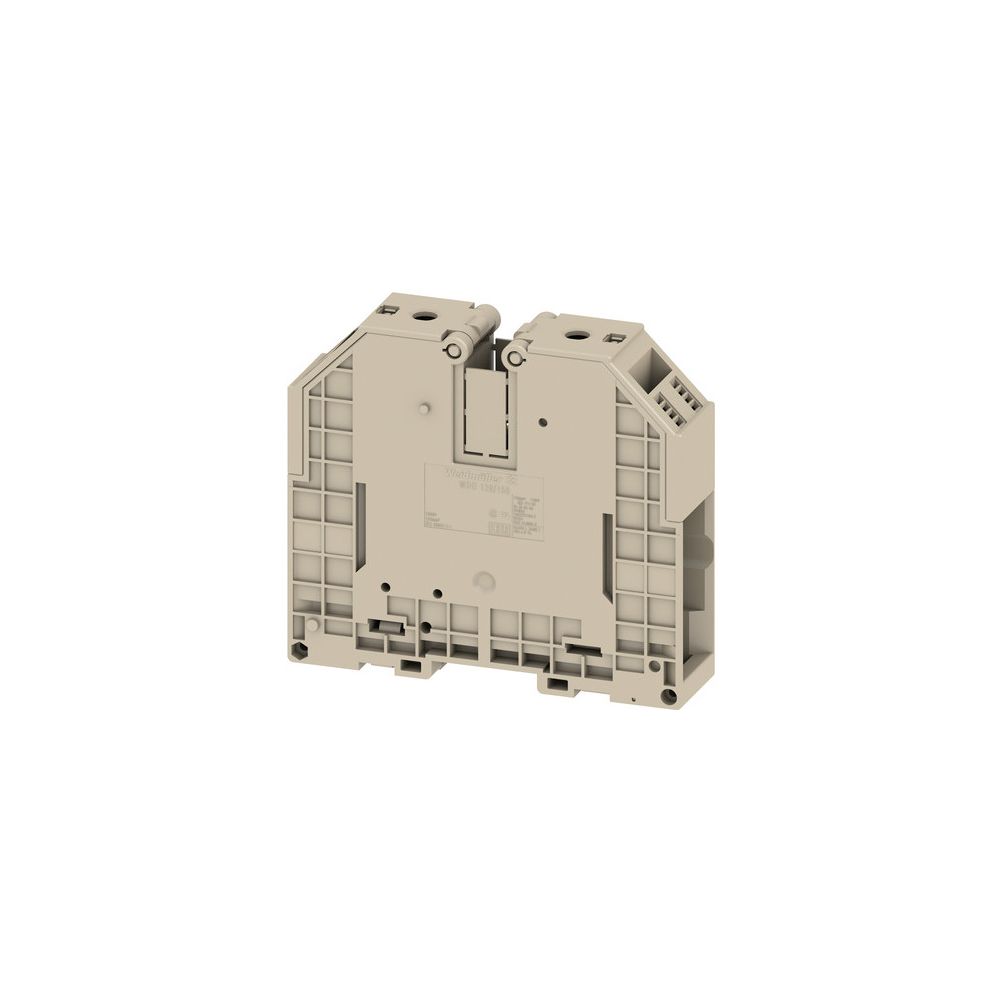

Weidmüller Durchgangsklemme W-Reihe WDU 120/150, 150mm2 1000V 269A Schraubanschluss, Thermoplast, Beige

Diese Durchgangsklemme der W-Reihe ermöglicht eine zuverlässige Verbindung von Kupferleitern in industriellen Anwendungen. Die einetagige Komponente zeichnet sich durch eine kompakte Bauweise aus und ist für die Montage auf Hutschienen des Typs TH35 ausgelegt.

Robuste Anschlusstechnik

Die Reihenklemme nutzt einen bewährten Schraubanschluss, der eine dauerhaft sichere Kontaktierung sicherstellt. Durch die Verwendung von gehärtetem Stahl für die mechanischen Komponenten und Zinn-beschichtetem Kupfer für die Stromschienen wird eine hohe Leitfähigkeit bei gleichzeitig hoher mechanischer Belastbarkeit erreicht. Die Leiter lassen sich komfortabel von oben einlegen und mittels Druckbügel fixieren.

Einsatz in anspruchsvollen Umgebungen

Das Gehäuse besteht aus hochwertigem Thermoplast, das die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 erfüllt. Die Klemme ist für einen weiten Betriebstemperaturbereich von -60 °C bis 130 °C ausgelegt und verfügt über eine Zulassung für explosionsgefährdete Bereiche in der Ausführung Ex e. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 269 A eignet sich das Bauteil für leistungsstarke elektrische Installationen.

Technische Daten

• Bemessungsstrom: 269 A
• Bemessungsspannung: 1000 V
• Leiterquerschnitt: 35 - 150 mm²
• Anschlussart: Schraubanschluss
• Montageart: Hutschiene TH35
• Anzahl Etagen: 1
• Klemmstellen je Etage: 2
• Betriebstemperatur: -60 bis 130 °C
• Breite: 32 mm
• Höhe: 132 mm
• Tiefe: 117 mm

Die Durchgangsklemme überzeugt durch ihre kompakte Bauform und hohe elektrische Belastbarkeit. Mit einem Bemessungsstrom von 269 A und einer Bemessungsspannung von 1000 V bietet sie eine sichere Lösung für Leiterquerschnitte bis 150 mm². Die robuste Konstruktion aus Thermoplast und die Eignung für den Ex-e-Bereich machen sie zu einer zuverlässigen Wahl für anspruchsvolle industrielle Schaltanlagen.
