Beschreibung

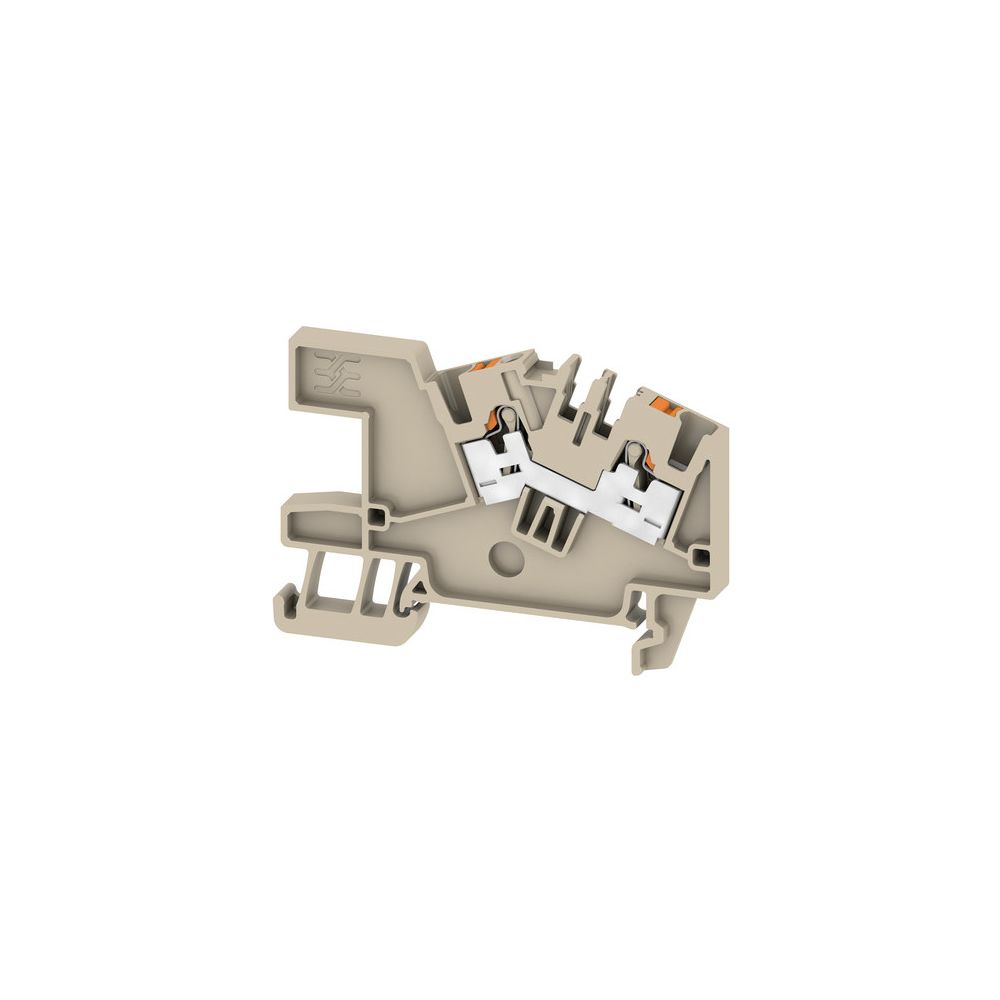

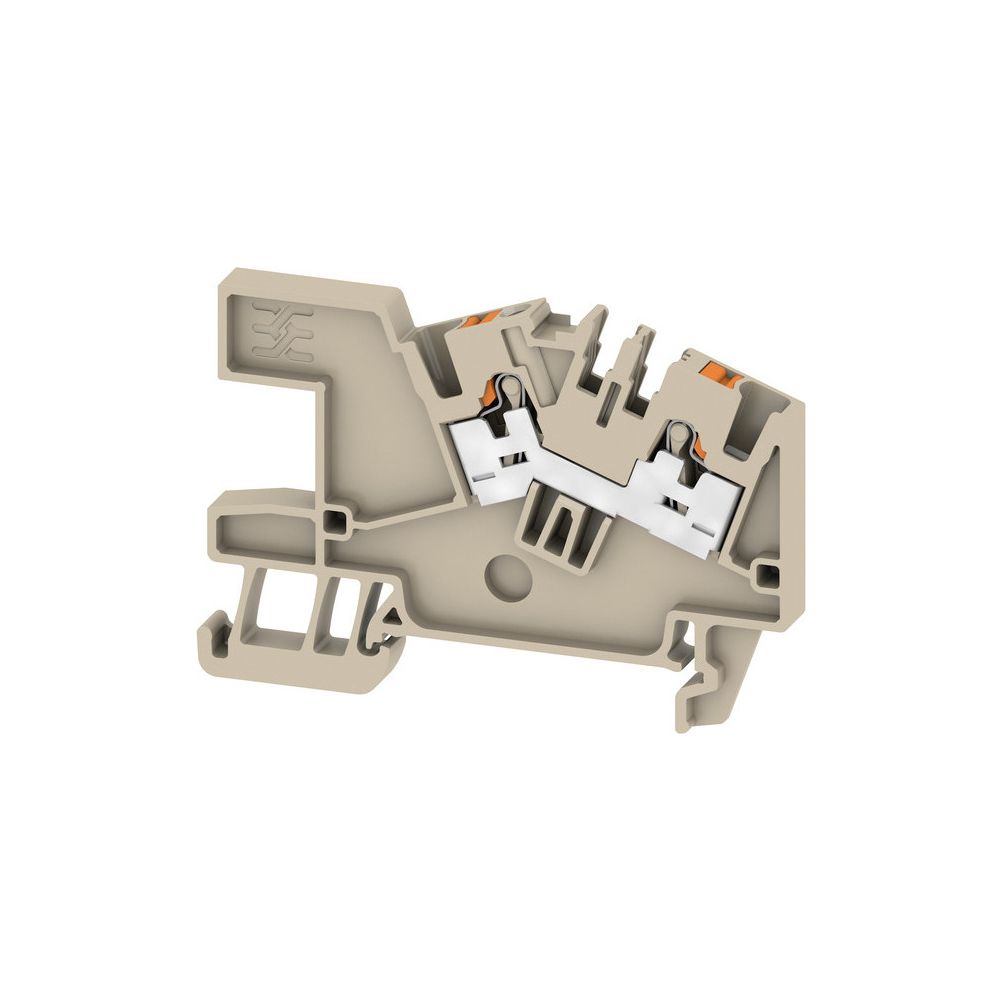

Weidmüller Durchgangs-Reihenklemme AITB 2.5 BB 2C, 800 V 24 A, Thermoplast, Beige
Diese Durchgangs-Reihenklemme von Weidmüller ist für die effiziente Energieverteilung in der Gebäudeinstallation konzipiert. Sie ermöglicht eine zuverlässige elektrische Verbindung mittels Steckanschluss und ist für die Montage auf einer Hutschiene TH35 ausgelegt.
Robuste Konstruktion für den professionellen Einsatz
Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A bietet die Klemme eine hohe Leistungsfähigkeit. Der Betriebstemperaturbereich von -60 °C bis 130 °C unterstreicht die Eignung für anspruchsvolle Umgebungsbedingungen. Die kompakte Bauweise mit einer Breite von 5,1 mm ermöglicht eine platzsparende Anordnung im Schaltschrank.
Vielseitige Anschlussmöglichkeiten
Die Klemme unterstützt Leiterquerschnitte von 0,14 mm² bis 4 mm², abhängig von der Leiterart. Dies bietet Flexibilität bei der Verdrahtung von eindrähtigen, mehrdrähtigen sowie feindrähtigen Leitern, wahlweise mit oder ohne Aderendhülse. Für den ordnungsgemäßen Abschluss ist eine Abschlussplatte erforderlich.
Durch die Kombination aus robuster Materialwahl und flexiblen Anschlussoptionen stellt diese Reihenklemme eine zuverlässige Komponente für die moderne Elektroinstallation dar. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A ist sie für vielfältige Anforderungen in der Energieverteilung ausgelegt. Die einfache Montage auf der Hutschiene TH35 sowie die kompakte Breite von 5,1 mm erleichtern die Installation in engen Verteilungen erheblich.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom In: 24 A
- Anschlussart: Steckanschluss
- Montageart: Hutschiene TH35
- Leiterquerschnitt: 0,14 - 4 mm²
- Betriebstemperatur: -60 - 130 °C
- Breite: 5,1 mm
- Höhe: 63,8 mm
- Tiefe: 43,6 mm
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 - 4 |
| Anschluss | Steckanschluss |
| Anzahl der Potentiale | 1 |
| Artikelnummer | WEIDMUELLER-2668660000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4064675030652 |
| Gewicht | 0,396 kg |
| Grundfarbe | beige |
| Höhe | 63,8 |
| Mit PE-Funktion | Nein |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Nein |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 43,6 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
