Beschreibung

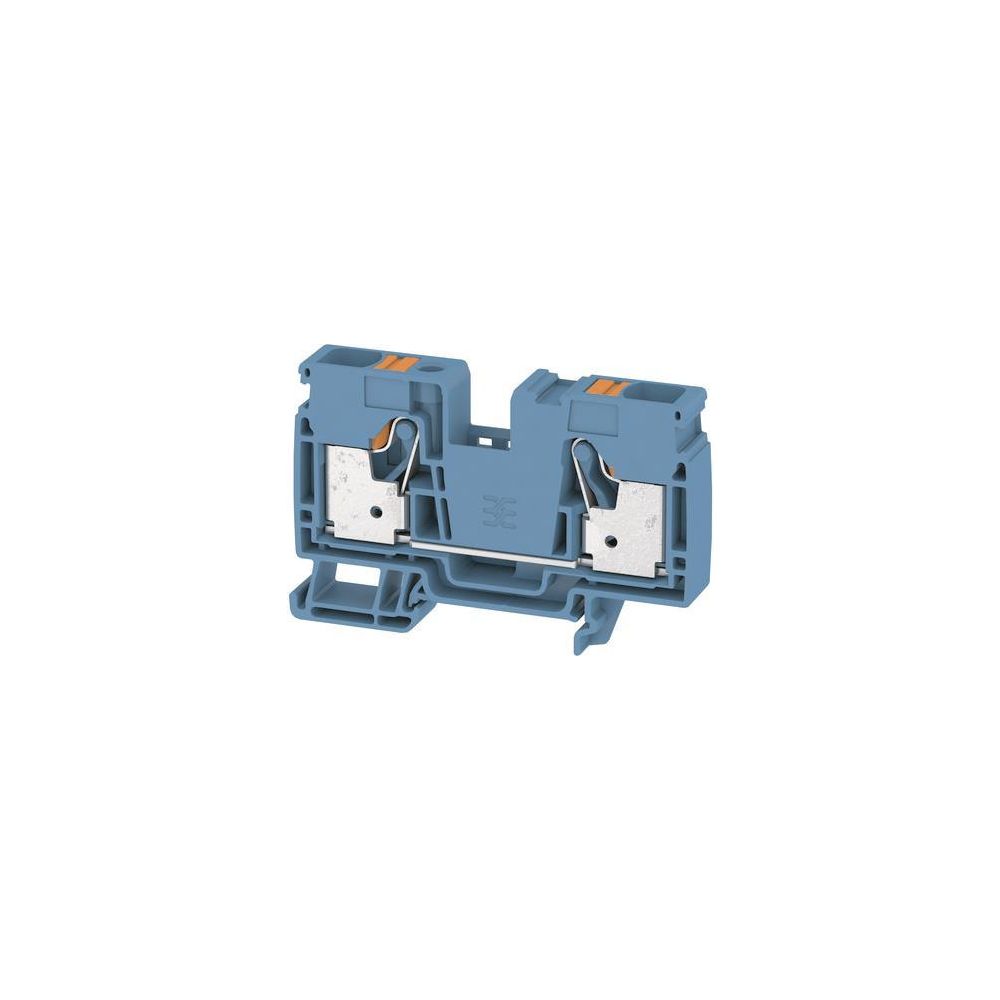

Weidmüller Reihenklemme A-Reihe A2C 16, 1000V 76A 12x80,5x51,5mm, Blau, 2494100000
Diese blaue Durchgangsklemme aus der A-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels PUSH IN-Technologie. Die einetagige Reihenklemme ist für den Einsatz mit Kupferleitern konzipiert und eignet sich für anspruchsvolle industrielle Anwendungen, einschließlich explosionsgefährdeter Bereiche.
Zuverlässige Anschlusstechnik
Die Komponente verfügt über zwei Klemmstellen pro Etage und nutzt einen Steckklemmanschluss, der eine schnelle und sichere Montage auf einer Hutschiene TH35 erlaubt. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Mit einem weiten Betriebstemperaturbereich von -60 bis 130 °C ist die Klemme für diverse Umgebungsbedingungen ausgelegt.
Technische Daten
- Bemessungsstrom: 76 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,5 - 25 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 0,5 - 16 mm²
- Leiterquerschnitt eindrähtig: 0,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 0,5 - 25 mm²
- Breite: 12 mm
- Höhe: 80,5 mm
- Tiefe: 51,5 mm
- Explosionsgeschützt: Ja
Die kompakte Bauweise mit einer Breite von 12 mm unterstützt eine platzsparende Installation im Schaltschrank. Durch die hohe Bemessungsspannung von 1000 V und einen Bemessungsstrom von 76 A bietet das Bauteil eine leistungsfähige Lösung für die elektrische Verbindungstechnik. Die Eignung für Ex e-Anwendungen unterstreicht die Vielseitigkeit dieser Reihenklemme für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 25 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 25 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2494100000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 76 |
| Betriebstemperatur | -60 - 130 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118504101 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,772 kg |
| Höhe | 80,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 51,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
