Beschreibung

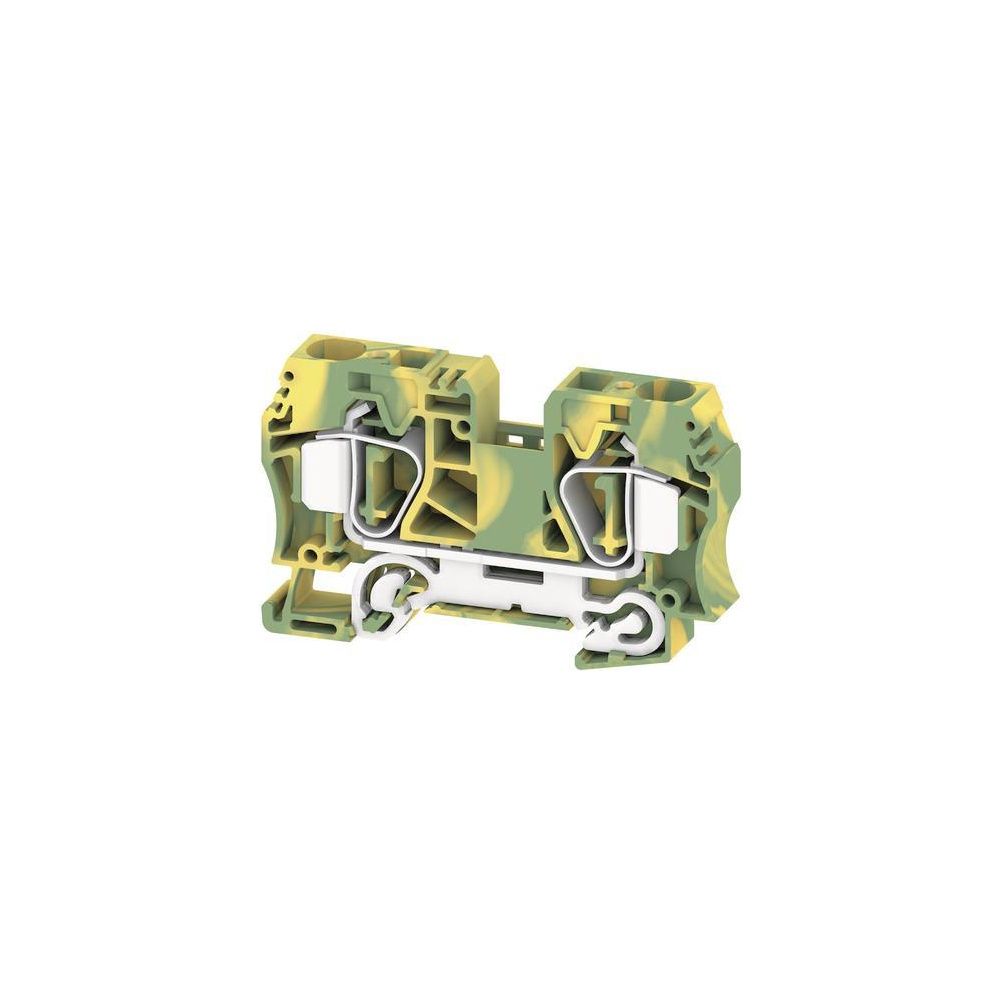

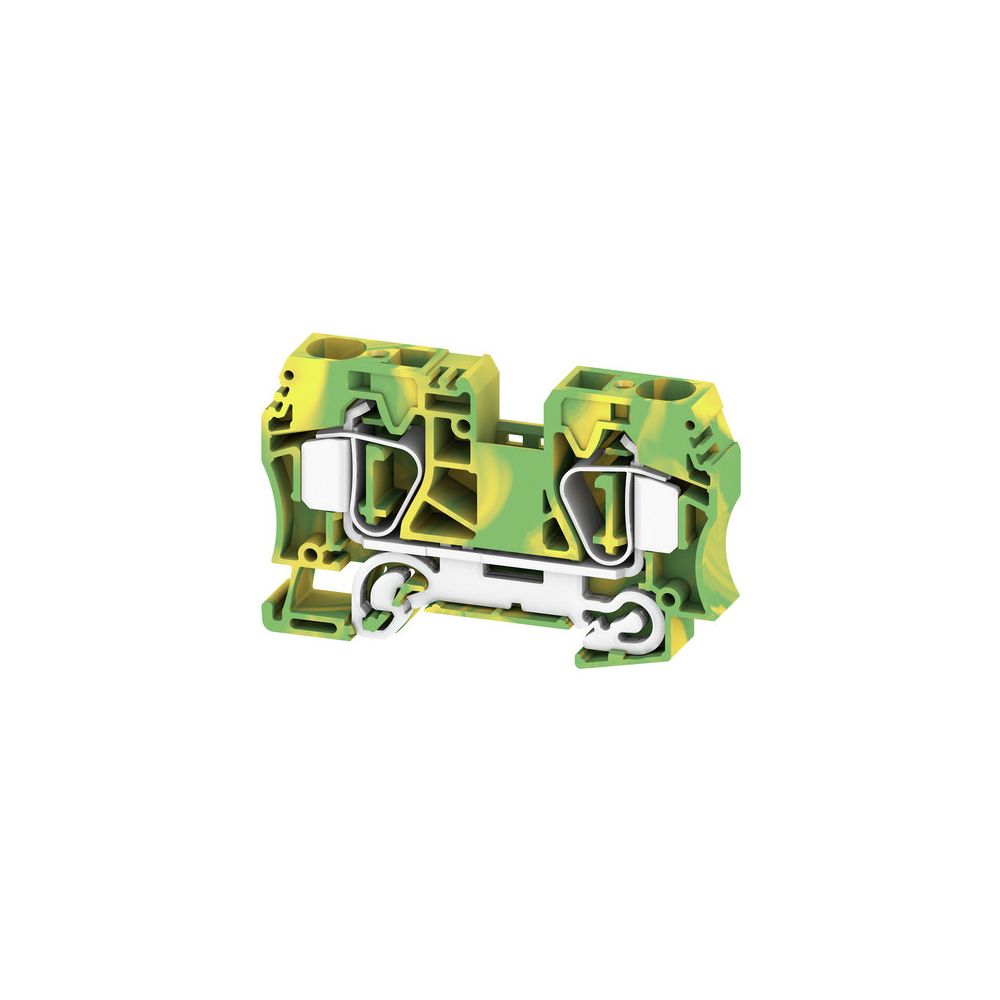

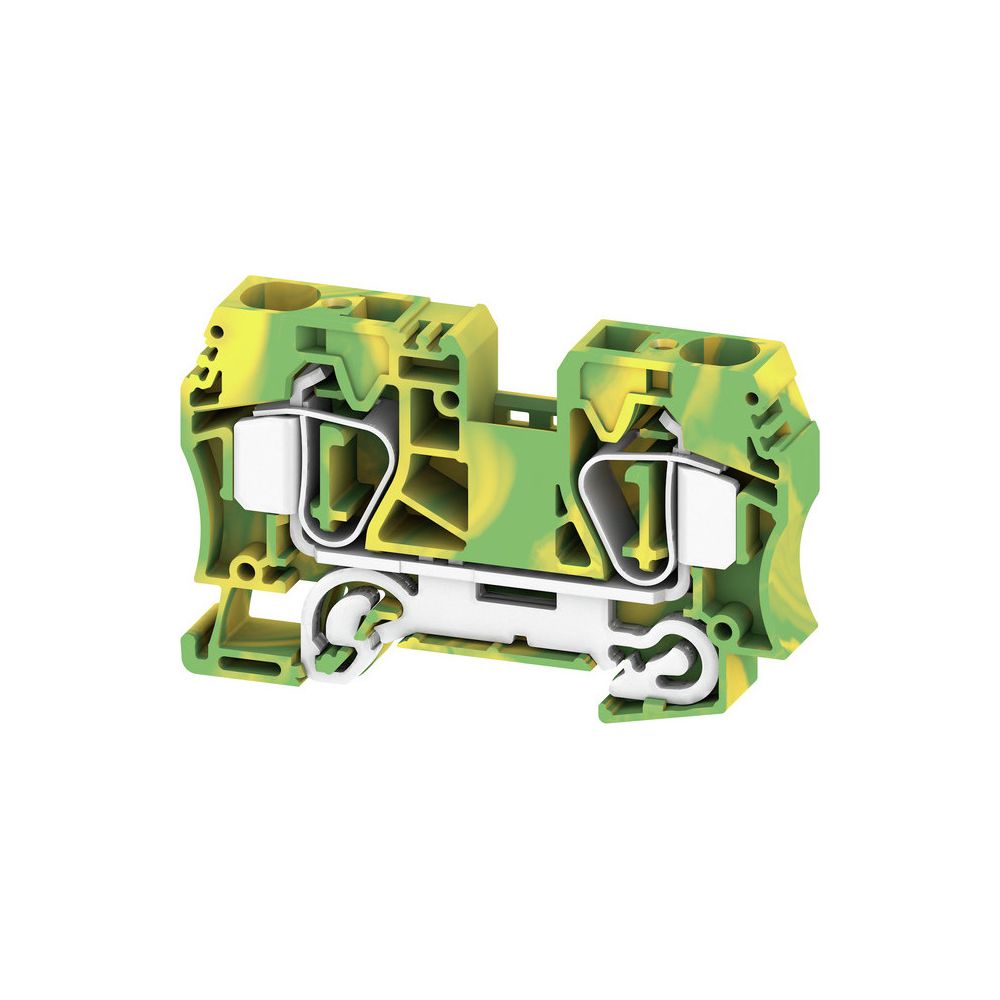

Weidmüller Schutzleiterklemme ZPE 16, 12,1x82,5x50,5mm, Thermoplast, Grün/Gelb
Die Schutzleiter-Reihenklemme von Weidmüller ermöglicht eine zuverlässige Verbindung von Schutzleitern mit der Befestigungsgrundlage. Die einetagige Klemme zeichnet sich durch einen robusten Federzuganschluss aus und ist für den Einsatz auf Hutschienen des Typs TH35 ausgelegt.
Robuste Anschlusstechnik
Der Isolierkörper aus Thermoplast erfüllt die Brennbarkeitsklasse V0 nach UL 94. Für eine dauerhaft sichere Kontaktierung sorgt die Kombination aus gehärtetem Stahl für mechanische Stabilität und verzinntem Kupfer für eine optimale Leitfähigkeit. Das Bauteil unterstützt die PEN-Funktion und bietet zwei Klemmstellen pro Etage. Eine Abschlussplatte ist für den ordnungsgemäßen Abschluss erforderlich.
Die Schutzleiterklemme bietet eine hohe Flexibilität bei der Leiteraufnahme, die einen Querschnittsbereich von 1,5 bis 25 mm² abdeckt. Mit einem Betriebstemperaturbereich von -50 bis 120 °C ist sie für anspruchsvolle Umgebungen geeignet. Die kompakte Bauweise mit einer Breite von 12,1 mm ermöglicht eine platzsparende Montage auf der Hutschiene.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 1,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 1,5 - 25 mm²
- Leiterquerschnitt feindrähtig: 1,5 - 16 mm²
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 12,1 mm
- Brennbarkeitsklasse: V0
Diese Schutzleiter-Reihenklemme überzeugt durch ihre robuste Konstruktion und vielseitige Einsetzbarkeit. Dank des Federzuganschlusses und der Unterstützung für Leiterquerschnitte bis 25 mm² eignet sie sich ideal für eine sichere Erdung in industriellen Anwendungen. Die Kombination aus hochwertigen Materialien und der Eignung für einen weiten Temperaturbereich von -50 bis 120 °C stellt eine zuverlässige Verbindung sicher.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1745250000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | -50 - 120 |
| Breite | 12,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190996789 |
| Etagen | 1 |
| Farbe | grün/gelb |
| Gewicht | 1,272 kg |
| Höhe | 82,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
