Beschreibung

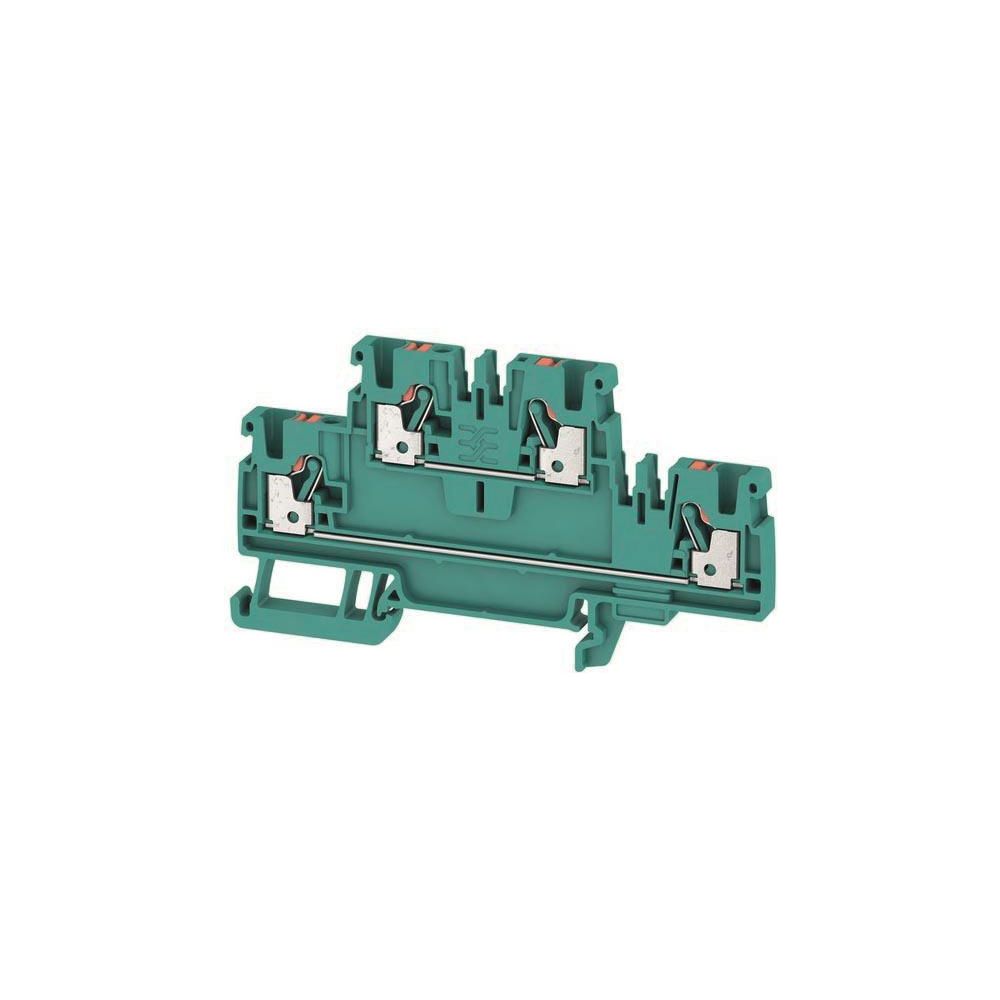

Weidmüller Durchgangs-Reihenklemme A2T 2.5, 24A 800V 5,1x90x50,5mm, Thermoplast, Blau
Diese zweietagige Durchgangs-Reihenklemme der A-Reihe ermöglicht eine effiziente Leiterverdrahtung mittels moderner PUSH IN-Technologie. Das Bauteil ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und eignet sich für Kupferleiter in einem breiten Querschnittsbereich. Dank der robusten Ausführung aus Thermoplast ist die Klemme für anspruchsvolle Umgebungsbedingungen ausgelegt.
Zuverlässige Anschlusstechnik
Die Reihenklemme verfügt über zwei Etagen mit jeweils zwei Klemmstellen, die eine flexible Leitungsführung unterstützen. Die PUSH IN-Steckanschlüsse erlauben eine schnelle Kontaktierung von feindrähtigen, eindrähtigen sowie mehrdrähtigen Leitern. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A bietet das System eine hohe elektrische Belastbarkeit. Die Explosionsschutz-Zulassung nach Ex e unterstreicht die Eignung für sicherheitskritische Anwendungen.
Robuste Konstruktion für industrielle Anforderungen
Der Isolierkörper besteht aus hochwertigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Dies sorgt für eine hohe thermische Stabilität bei Betriebstemperaturen von -60 bis 130 °C. Die kompakte Bauweise mit einer Breite von 5,1 mm ermöglicht eine platzsparende Montage im Schaltschrank. Für den ordnungsgemäßen Aufbau ist der Einsatz einer separaten Abschlussplatte erforderlich.
Technische Daten
- Anzahl der Etagen: 2
- Bemessungsstrom In: 24 A
- Bemessungsspannung: 800 V
- Anschlussart: PUSH IN-Steckanschluss
- Leiterquerschnitt: 0,14 - 4 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 5,1 mm
- Höhe: 90 mm
- Tiefe: 50,5 mm
Die zweietagige Reihenklemme überzeugt durch ihre hohe Flexibilität und die zuverlässige PUSH IN-Anschlusstechnik. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 24 A eignet sie sich ideal für industrielle Anwendungen, bei denen eine kompakte Bauweise und hohe thermische Beständigkeit gefordert sind. Die einfache Montage auf der Hutschiene TH35 sowie die Eignung für diverse Leiterquerschnitte bis 4 mm² machen sie zu einer vielseitigen Lösung für die professionelle Schaltschrankverdrahtung.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,14 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,14 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,14 - 4 |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1547620000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Ausführung elektrischer Anschluss 2 | Steckanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118462845 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,738 kg |
| Höhe | 90 |
| Montageart | Hutschiene TH35 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
