Beschreibung

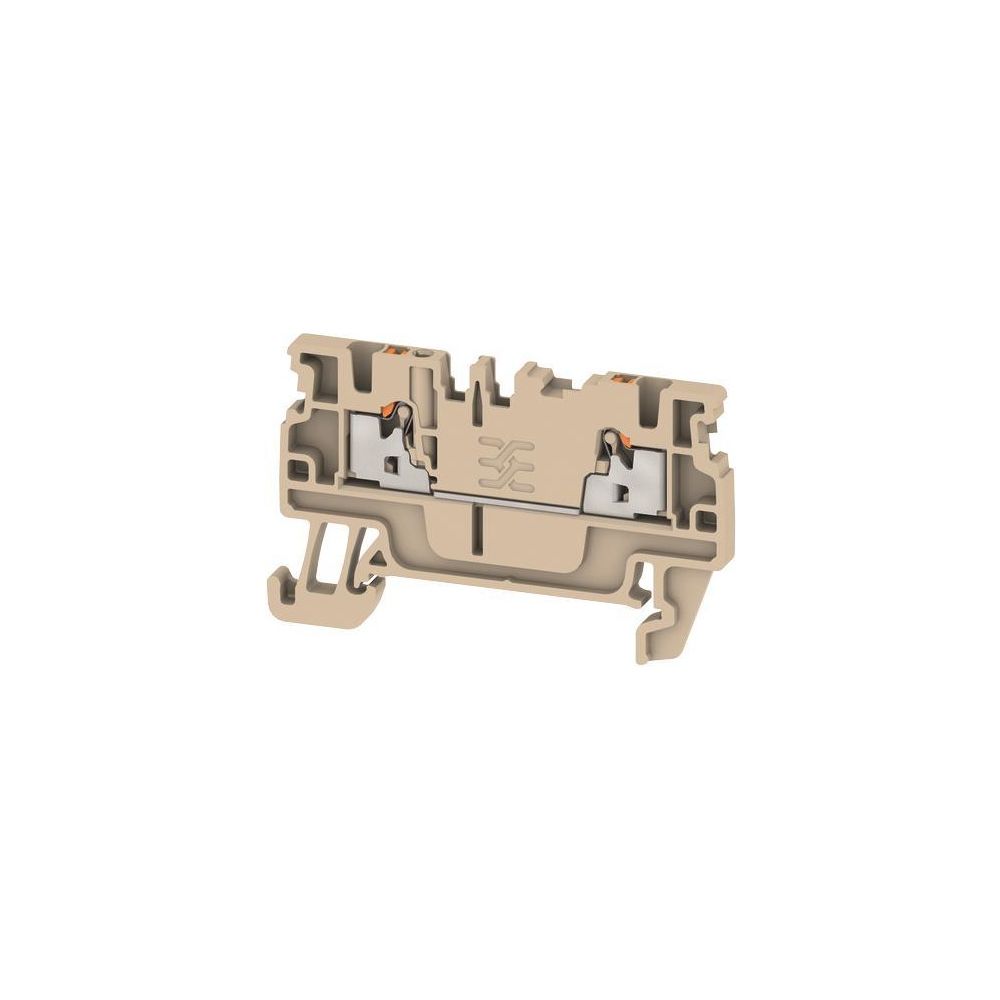

Weidmüller Durchgangs-Reihenklemme A2C 1.5, 17,5A 500V 3,5x55x33,5mm, Thermoplast, Beige
Die Durchgangs-Reihenklemme der A-Reihe von Weidmüller ermöglicht eine effiziente Leiterverbindung mittels PUSH IN-Technologie. Die einetagige Komponente ist für Kupferleiter mit einem Querschnitt von 0,5 bis 1,5 mm² ausgelegt und für die Montage auf einer Hutschiene TH35 vorgesehen.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage und ist für eine Bemessungsspannung von 500 V sowie einen Bemessungsstrom von 17,5 A spezifiziert. Die PUSH IN-Steckklemmanschlüsse ermöglichen eine schnelle Kontaktierung. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht und einen Betriebstemperaturbereich von -60 bis 130 °C abdeckt.
Einsatz in anspruchsvollen Umgebungen
Das Bauteil ist für explosionsgefährdete Bereiche in der Ausführung Ex e zugelassen. Mit einer Baubreite von 3,5 mm unterstützt die Klemme eine platzsparende Verdrahtung in Schaltschränken. Für den ordnungsgemäßen Aufbau ist der Einsatz einer Abschlussplatte erforderlich.
Technische Daten
- Bemessungsstrom In: 17,5 A
- Bemessungsspannung: 500 V
- Leiterquerschnitt: 0,5 - 1,5 mm²
- Anzahl der Etagen: 1
- Anzahl der Klemmstellen je Etage: 2
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 3,5 mm
- Höhe: 55 mm
- Tiefe: 33,5 mm
Diese Durchgangsklemme bietet hohe Flexibilität bei der Leiteraufnahme von 0,5 bis 1,5 mm², unabhängig davon, ob es sich um eindrähtige, mehrdrähtige oder feindrähtige Kupferleiter handelt. Mit einer Bemessungsspannung von 500 V und einem Bemessungsstrom von 17,5 A stellt sie eine leistungsfähige Lösung für industrielle Anwendungen dar. Die robuste Konstruktion aus Thermoplast und die Eignung für Ex e-Umgebungen machen sie zu einer verlässlichen Komponente für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 1,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 1,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 1,5 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1552790000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 17,5 |
| Betriebstemperatur | -60 - 130 |
| Breite | 3,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118359879 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,431 kg |
| Höhe | 55 |
| Montageart | Hutschiene TH35 |
| Tiefe | 33,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
