Beschreibung

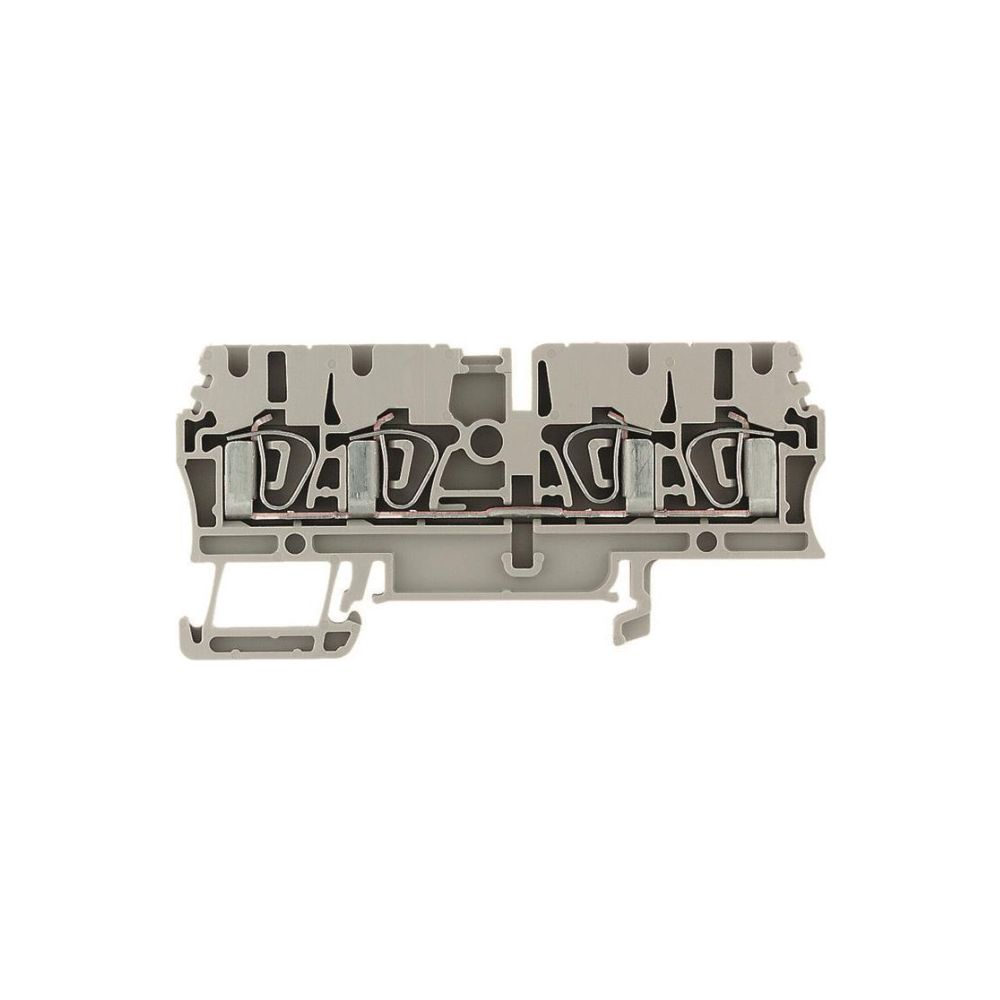

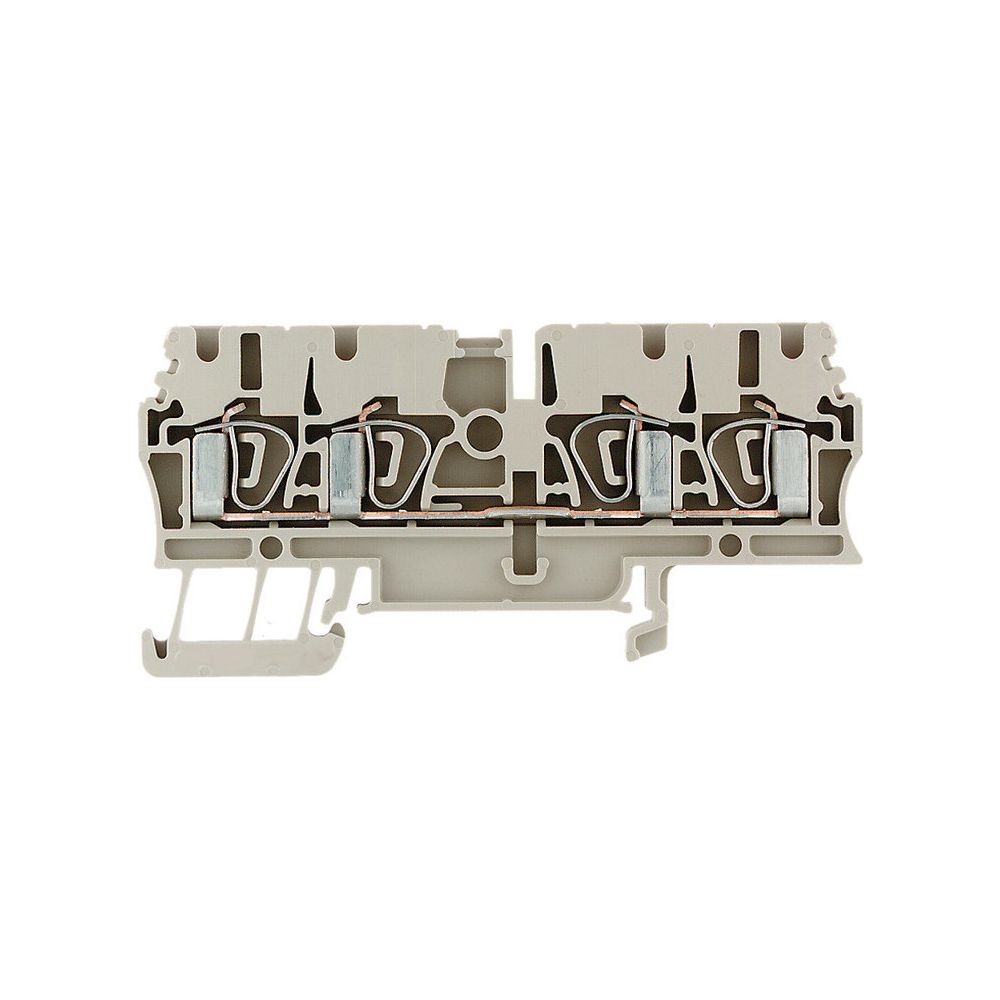

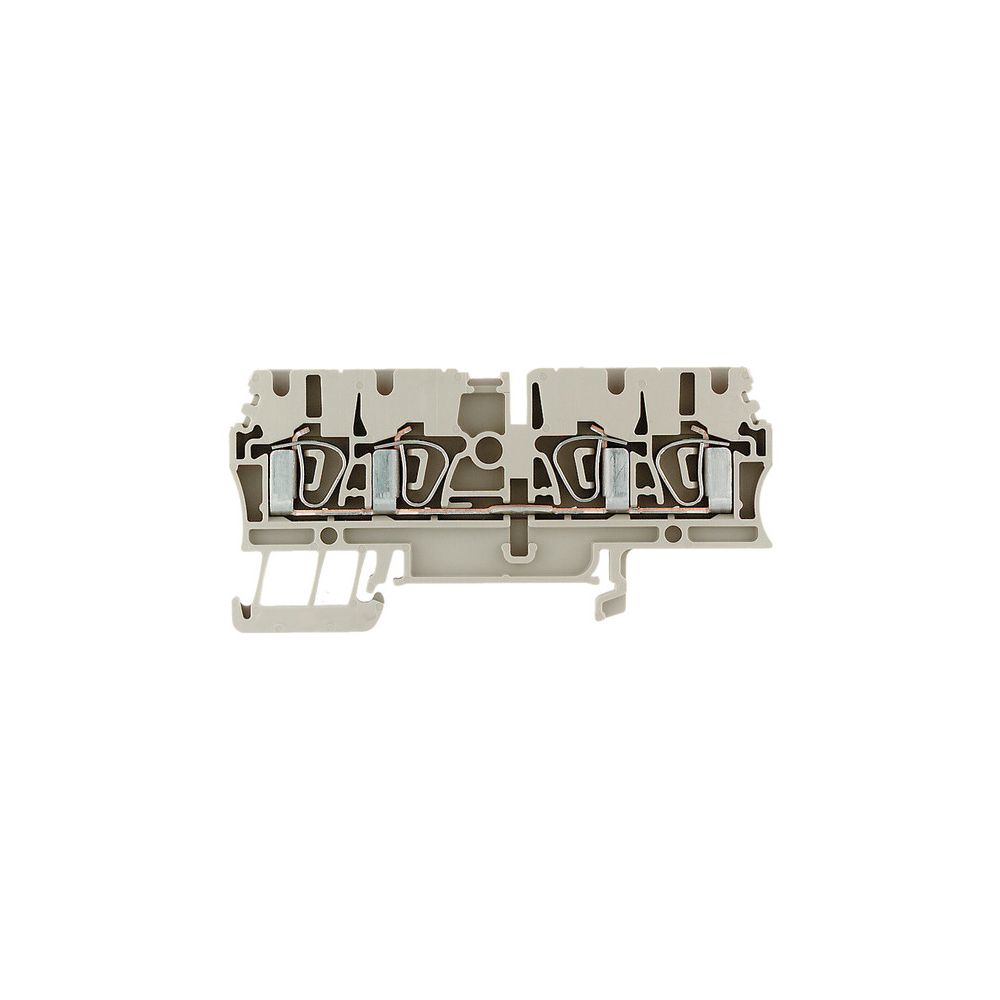

Weidmüller Durchgangsklemme ZDU 2.5/4AN, 800V 24A, Thermoplast, Beige
Diese Durchgangsklemme der Z-Reihe ermöglicht eine effiziente Leiterverbindung mittels zuverlässiger Federzuganschlusstechnik. Mit vier Klemmstellen auf einer Etage bietet das Bauteil eine hohe Flexibilität bei der Verdrahtung auf der Hutschiene TH35. Die robuste Ausführung aus Thermoplast ist für anspruchsvolle industrielle Anwendungen ausgelegt und weist eine hohe thermische Beständigkeit auf.
Zuverlässige Anschlusstechnik
Die Klemme ist für den Einsatz mit Kupferleitern konzipiert und deckt einen breiten Querschnittsbereich von 0,05 bis 4 mm² ab. Durch die Federzuganschlusstechnik wird eine dauerhaft sichere Kontaktierung der Leiter sichergestellt. Das Design unterstützt die einfache Potenzialverteilung über steckbare Querverbindungen, was die Installation in Schaltschränken beschleunigt.
Sicherheit und Einsatzbereich
Das Bauteil erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für den Einsatz in explosionsgefährdeten Bereichen in der Ausführung Ex e zugelassen. Der weite Betriebstemperaturbereich von -50 bis 120 °C erlaubt den Einsatz unter variablen Umgebungsbedingungen. Für den ordnungsgemäßen Abschluss der Klemmenreihe ist eine separate Abschlussplatte erforderlich.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anschlussart: Federzuganschluss
- Klemmstellen je Etage: 4
- Leiterquerschnitt: 0,05 - 4 mm²
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 79,5 mm
- Tiefe: 38,5 mm
- Betriebstemperatur: -50 bis 120 °C
Die kompakte Durchgangsklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 24 A bei einer Bemessungsspannung von 800 V. Dank der vier Klemmstellen und der flexiblen Anschlussmöglichkeiten für Leiterquerschnitte bis 4 mm² eignet sie sich ideal für eine platzsparende und sichere Potenzialverteilung. Die hochwertige Verarbeitung aus Thermoplast und die Eignung für Ex-e-Anwendungen machen sie zu einer verlässlichen Komponente für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Artikelnummer | WEIDMUELLER-1608570000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190077136 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,215 kg |
| Höhe | 79,5 |
| Klemmstellen je Etage | 4 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 38,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
