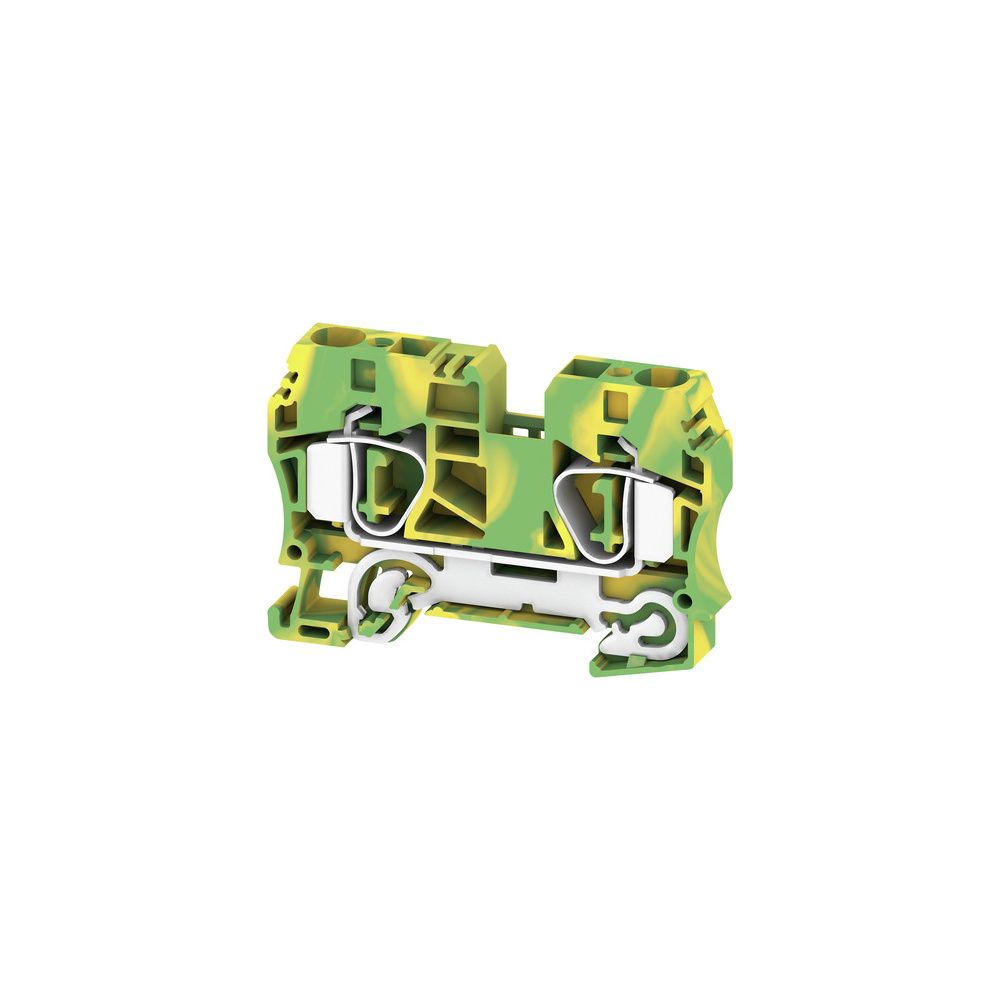

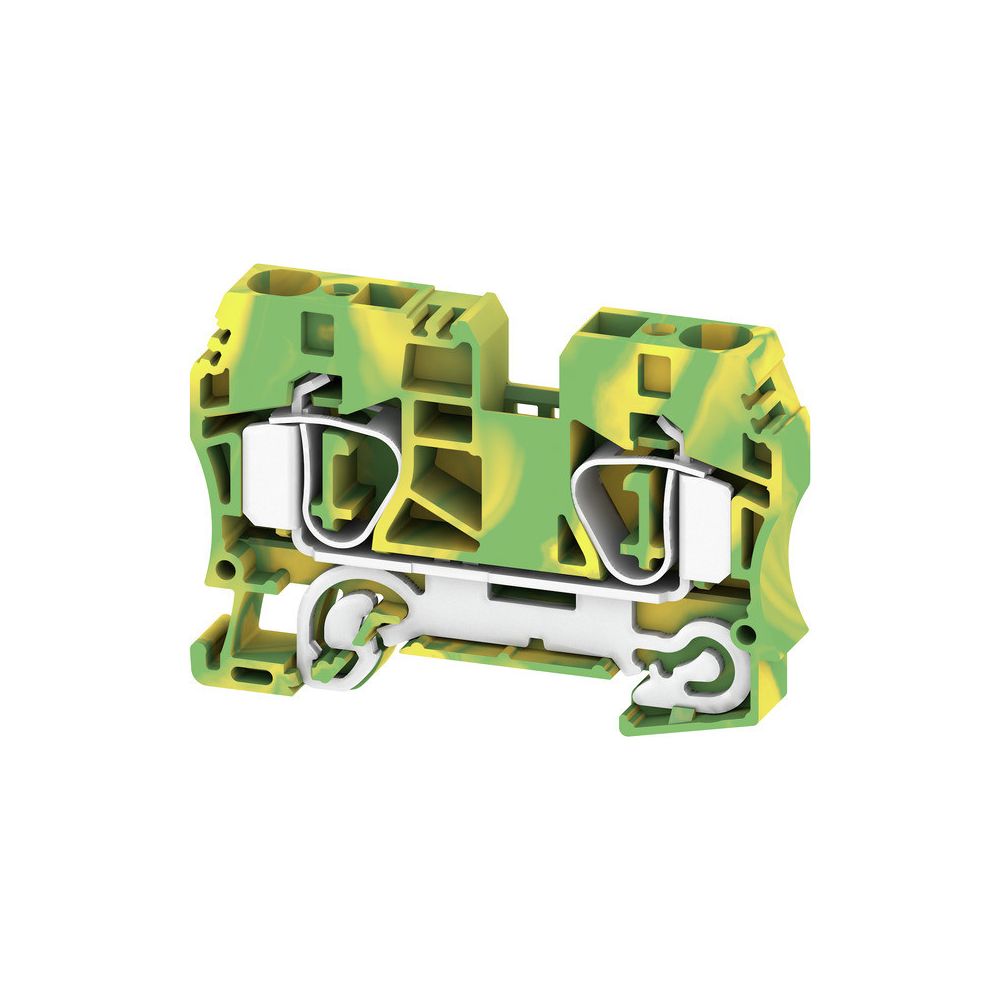

Weidmüller Schutzleiter-Reihenklemme ZPE 10, 10,1x73,5x49,5mm, Thermoplast, Grün/Gelb
Die Schutzleiter-Reihenklemme von Weidmüller ermöglicht eine sichere Verbindung von Leitern mit der Befestigungsgrundlage. Die einetagige Klemme ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und zeichnet sich durch eine robuste Bauweise aus. Dank der Federzuganschlusstechnik ist eine zuverlässige Kontaktierung sichergestellt.
Zuverlässige Verbindungstechnik
Der Isolierkörper besteht aus Thermoplast, der die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Gehärteter Stahl sorgt für mechanische Stabilität, während die Zinn-Beschichtung des Kupfers eine optimale Leitfähigkeit ermöglicht. Die Klemme ist für einen weiten Temperaturbereich von -50 bis 120 °C ausgelegt und unterstützt die PEN-Funktion.
Technische Daten
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 1,31 - 16 mm²
- Leiterquerschnitt feindrähtig: 1,31 - 10 mm²
- Montageart: Hutschiene TH35
- Breite: 10,1 mm
- Höhe: 73,5 mm
- Tiefe: 49,5 mm
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Betriebstemperatur: -50 - 120 °C
Diese Schutzleiterklemme bietet eine langlebige Lösung für die elektrische Installation. Mit einer Breite von 10,1 mm und der flexiblen Anschlussmöglichkeit für Leiterquerschnitte bis zu 16 mm² bei eindrähtigen Leitern eignet sie sich für anspruchsvolle Anwendungen. Die Kombination aus widerstandsfähigem Thermoplast und effizientem Federzuganschluss sorgt für eine dauerhafte Erdungsverbindung in der Schaltanlage.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,31 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,31 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,31 - 16 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1746770000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | -50 - 120 |
| Breite | 10,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190996734 |
| Etagen | 1 |
| Farbe | grün/gelb |
| Gewicht | 0,833 kg |
| Höhe | 73,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 49,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
