Beschreibung

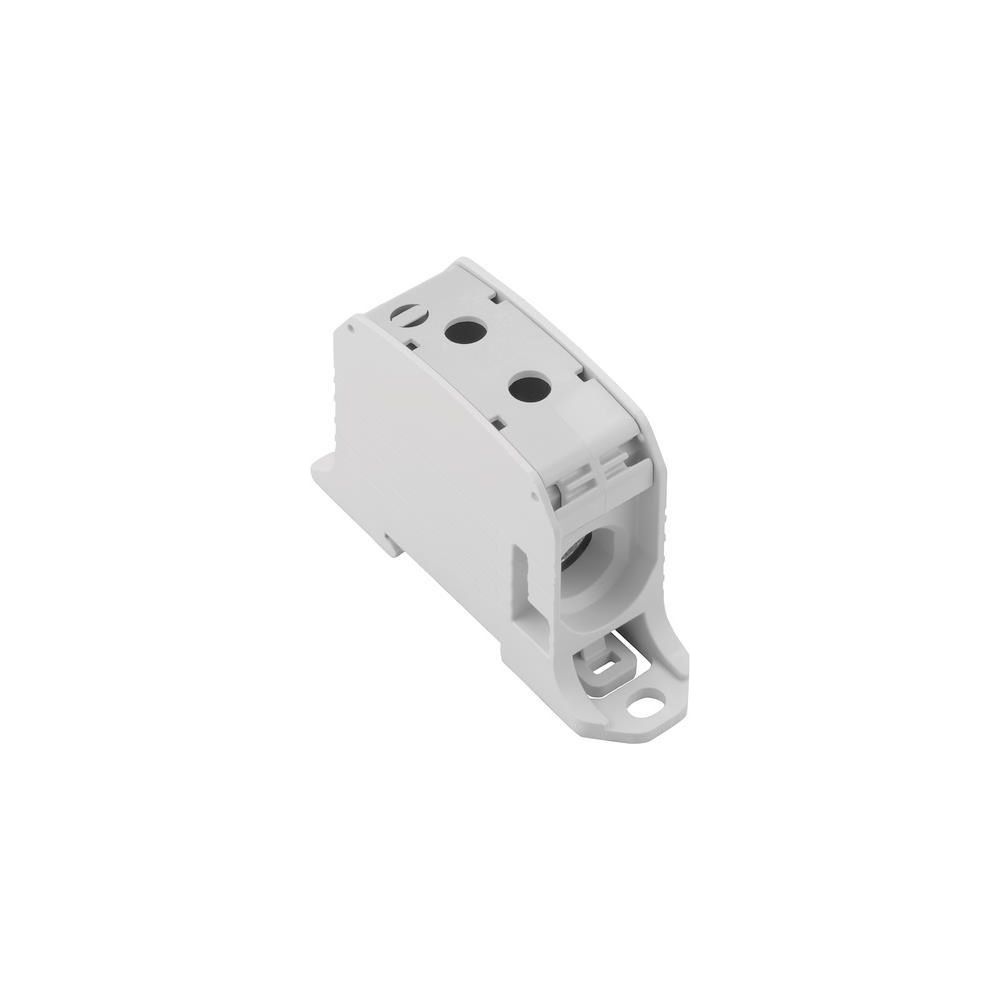

Weidmüller Potentialverteilerklemme WPD 131, 232 A 1000 V 93x28x57mm, Thermoplast, Grau
Die Weidmüller WPD 131 Potentialverteilerklemme ermöglicht eine effiziente Stromverteilung in industriellen Anwendungen. Die Komponente ist für den Einsatz mit Kupfer- und Aluminiumleitern ausgelegt und zeichnet sich durch eine robuste Bauweise aus Thermoplast sowie eine hohe thermische Belastbarkeit aus.
Vielseitige Anschlussmöglichkeiten
Die Klemme unterstützt Leiterquerschnitte von 10 bis 95 mm² bei eindrähtigen und mehrdrähtigen Leitern. Bei feindrähtigen Leitern ist der Anschluss mit Aderendhülse bis 70 mm² und ohne Aderendhülse bis 95 mm² möglich. Die Kontaktierung erfolgt über zwei Schraubanschlüsse pro Etage, was eine stabile Verbindung sicherstellt.
Robuste Konstruktion
Das Gehäuse aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für einen Betriebstemperaturbereich von -50 bis 120 °C ausgelegt. Die Montage erfolgt auf Hutschienen des Typs TH35. Zudem ist das Bauteil für explosionsgefährdete Bereiche gemäß Ex e geeignet.
Technische Daten
- Bemessungsstrom: 232 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 10 - 95 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 28 mm
- Höhe: 93 mm
- Tiefe: 57 mm
- Farbe: grau
Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 232 A bietet diese Potentialverteilerklemme eine leistungsstarke Lösung für die elektrische Energieverteilung. Die Kombination aus flexiblen Anschlussoptionen für unterschiedliche Leiterwerkstoffe und der robusten, temperaturbeständigen Ausführung macht sie zu einer zuverlässigen Komponente für professionelle Elektroinstallationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 95 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 70 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 95 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 95 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2503090000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 232 |
| Betriebstemperatur | -50 - 120 |
| Breite | 28 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516920 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | grau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,236 kg |
| Höhe | 93 |
| Montageart | Hutschiene TH35 |
| Tiefe | 57 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
