Beschreibung

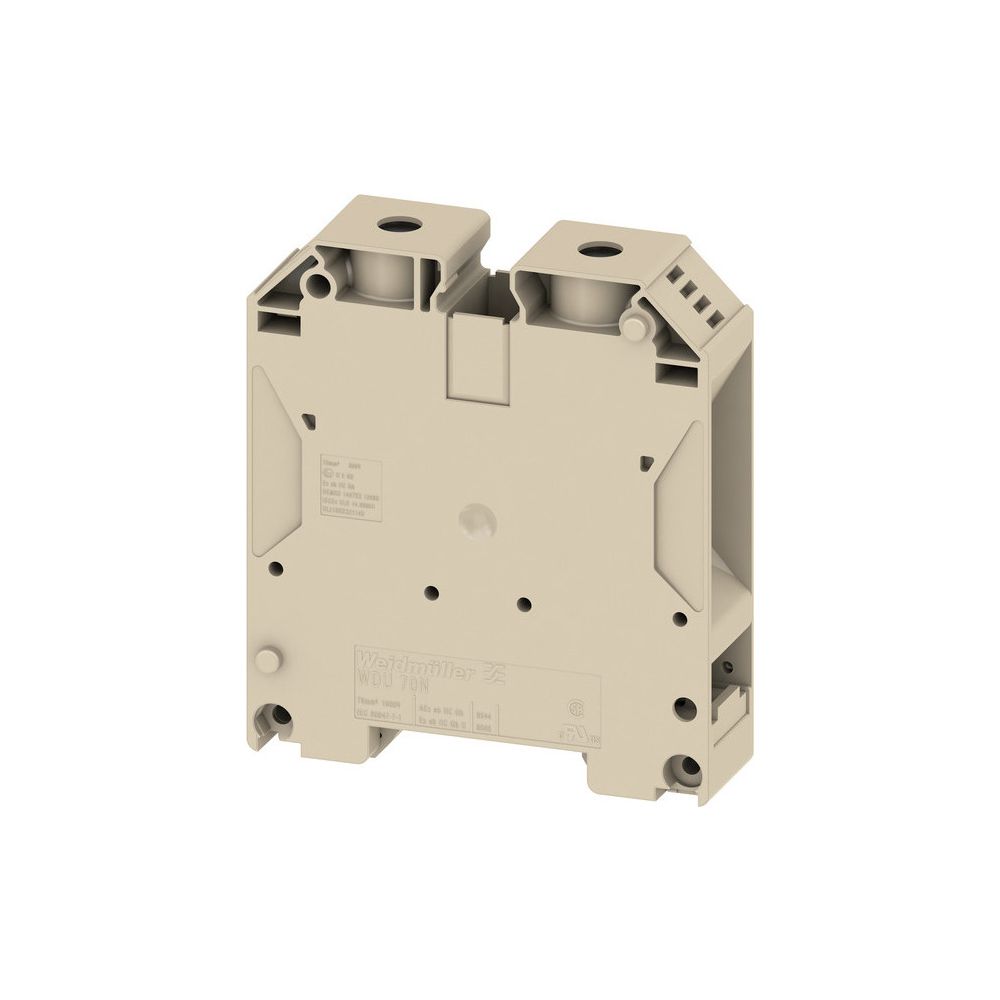

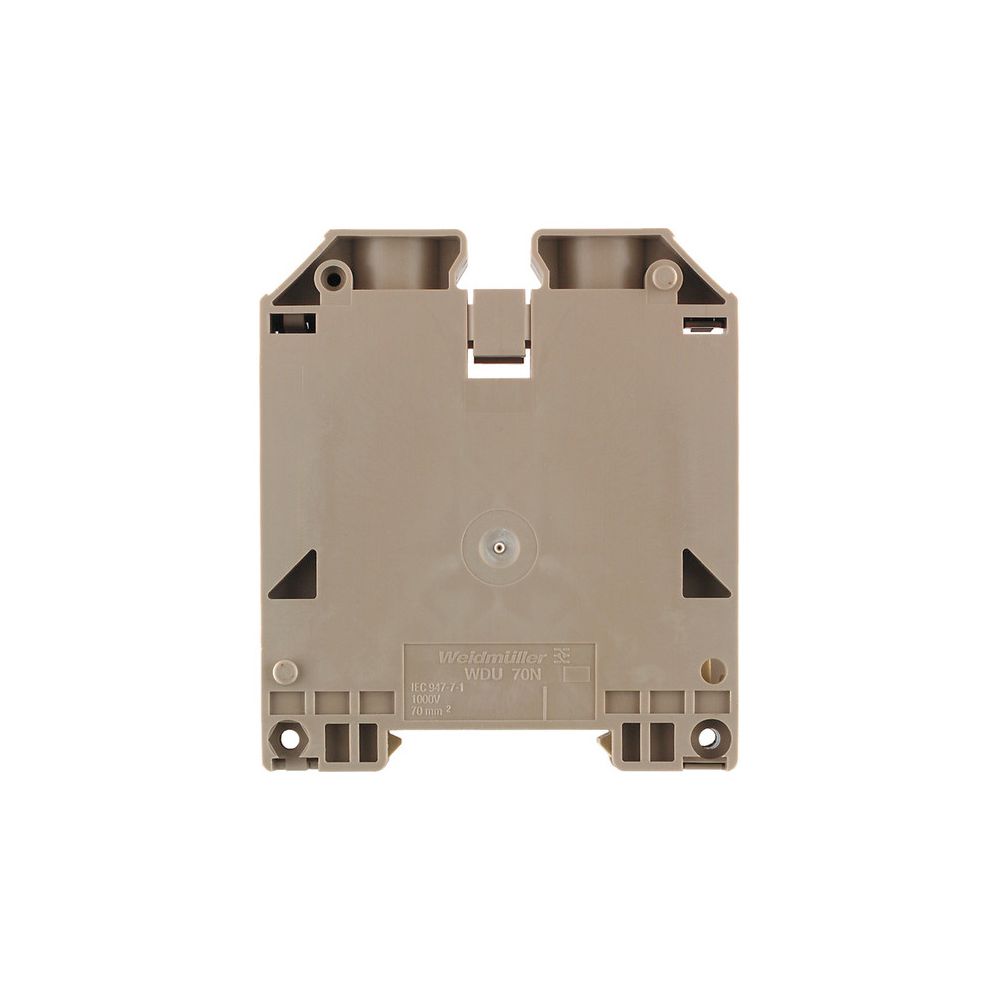

Weidmüller Durchgangs-Reihenklemme WDU 70N/35, 1.000V 192A 20,5x75x85mm, Thermoplast, Beige
Diese Durchgangs-Reihenklemme für den Schraubanschluss auf Hutschiene TH35 ermöglicht eine sichere elektrische Verbindung für Kupferleiter. Die robuste Komponente ist für anspruchsvolle industrielle Applikationen konzipiert und zeichnet sich durch eine hohe Belastbarkeit sowie eine explosionsgeschützte Ausführung aus.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage und ist für einen Leiterquerschnitt von 70 mm² ausgelegt. Der Isolierkörper besteht aus hochwertigem Thermoplast, das die Anforderungen der Brennbarkeitsklasse V0 nach UL94 erfüllt. Durch die Kombination aus mechanisch belastbarem Stahl und leitfähigem, verzinntem Kupfer ist eine dauerhafte Funktionalität sichergestellt. Die Ausführung ist für den Einsatz in explosionsgefährdeten Bereichen nach Ex e zugelassen.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 192 A
- Leiterquerschnitt: 70 mm²
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Breite: 20,5 mm
- Höhe: 75 mm
- Tiefe: 85 mm
- Betriebstemperatur: -60 °C
- Brennbarkeitsklasse: V0
Die Reihenklemme überzeugt durch ihre hohe elektrische Belastbarkeit von 192 A bei einer Bemessungsspannung von 1000 V. Dank des weiten Betriebstemperaturbereichs von -60 °C und der kompakten Bauweise mit einer Breite von 20,5 mm eignet sich das Bauteil ideal für den Einsatz unter extremen Umgebungsbedingungen in Schaltschränken.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschluss | Schraubanschluss |
| Artikelnummer | WEIDMUELLER-9512190000 |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 192 |
| Betriebstemperatur | -60 |
| Breite | 20,5 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190403874 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,025 kg |
| Höhe | 75 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 16 |
| QS feindrähtig | 16 |
| QS mehrdrähtig | 16 |
| Tiefe | 85 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
