Beschreibung

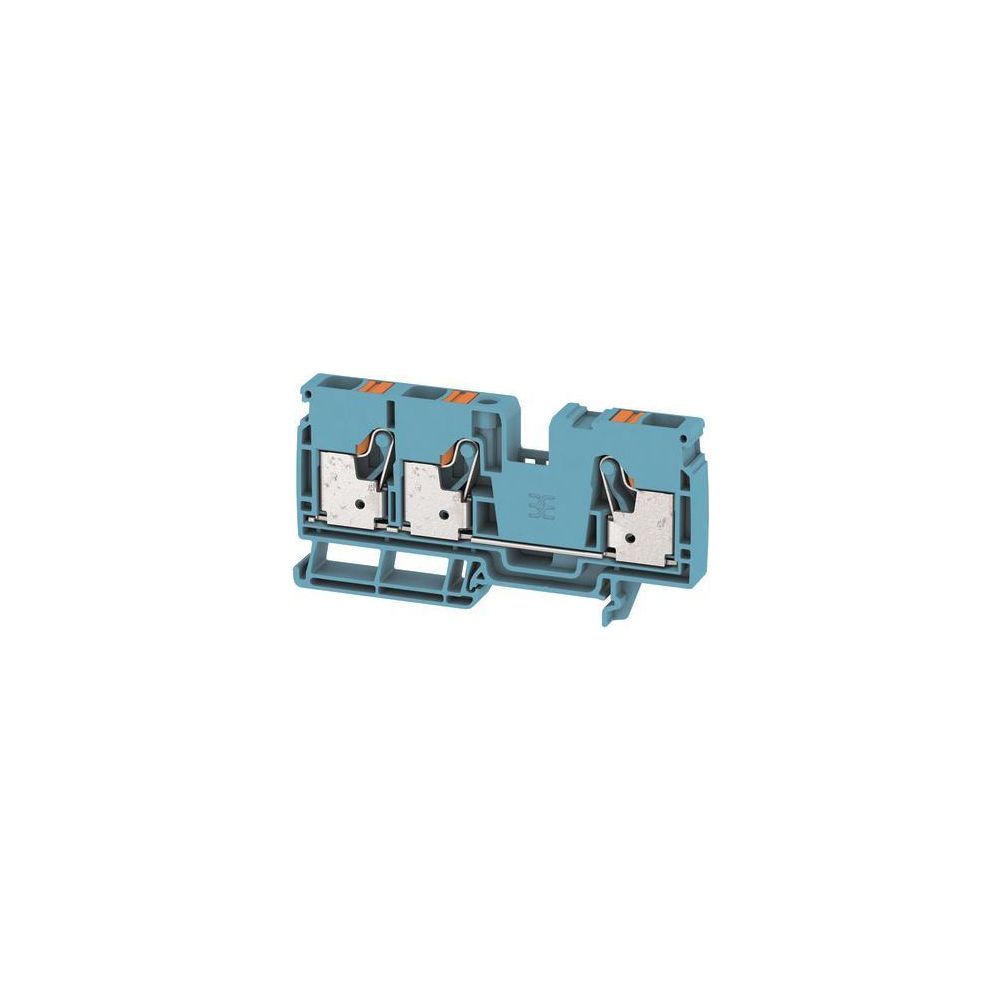

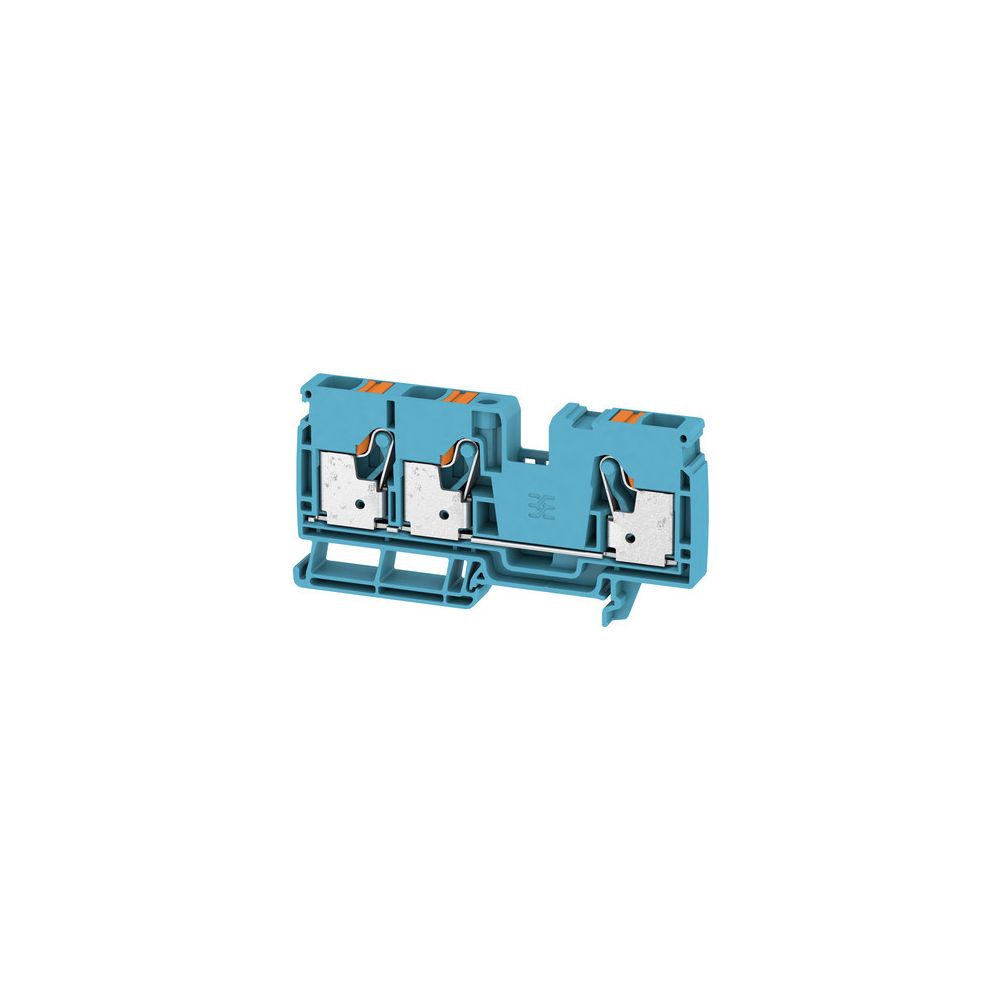

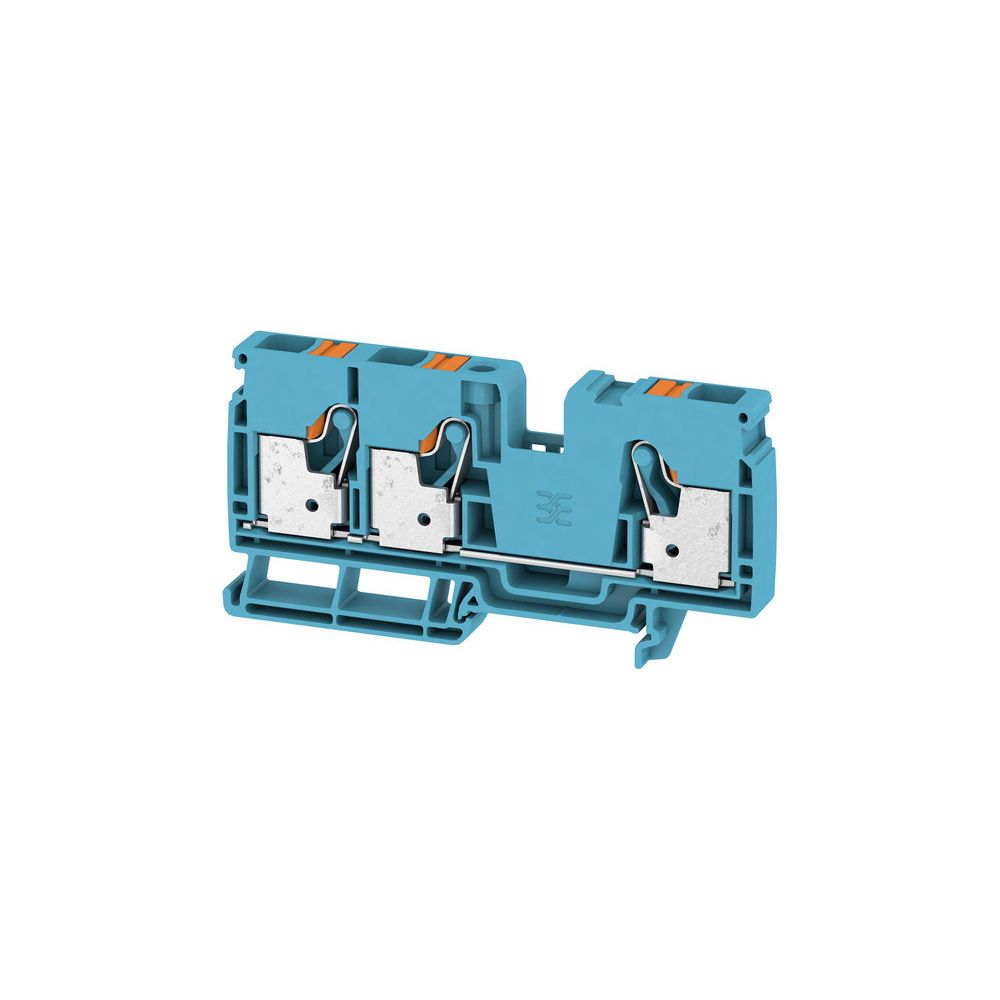

Weidmüller Durchgangs-Reihenklemme A-Reihe A3C 10 BL, 102x10x51,5mm, 1000V, 57A, Steckanschluss, Thermoplast, Blau
Diese blaue Durchgangs-Reihenklemme der A-Reihe von Weidmüller ermöglicht eine zuverlässige Verbindung von Kupferleitern mittels effizienter PUSH IN-Steckanschlusstechnik. Die einetagige Klemme ist für anspruchsvolle industrielle Anwendungen konzipiert und bietet drei Klemmstellen pro Etage für eine flexible Verdrahtung. Dank der robusten Ausführung ist das Bauteil für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Robuste Anschlusstechnik für industrielle Anforderungen
Die Reihenklemme zeichnet sich durch eine hohe mechanische Stabilität und exzellente Leitfähigkeit aus, die durch die Kombination von gehärtetem Stahl und zinnbeschichtetem Kupfer erreicht wird. Der Isolierkörper aus Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94. Mit einem weiten Betriebstemperaturbereich von -60 bis 130 °C ist das Produkt für diverse klimatische Bedingungen geeignet.
Montage und Kompatibilität
Die Installation erfolgt auf einer Hutschiene TH35. Die Klemme ist für verschiedene Leiterarten ausgelegt, wobei Querschnitte von 0,5 bis 16 mm² verarbeitet werden können. Für den ordnungsgemäßen Abschluss des Klemmenblocks ist eine separate Abschlussplatte erforderlich, da die Etagen intern nicht gebrückt sind.
Die leistungsstarke Reihenklemme überzeugt durch eine Bemessungsspannung von 1000 V und einen Bemessungsstrom von 57 A. Durch die PUSH IN-Technologie wird eine dauerhaft sichere Kontaktierung der Leiter ermöglicht. Die kompakte Bauweise mit einer Breite von 10 mm erlaubt eine platzsparende Anordnung im Schaltschrank.
Technische Daten
- Bemessungsspannung: 1000 V
- Bemessungsstrom: 57 A
- Anschlussart: Steckklemmanschluss
- Leiterquerschnitt feindrähtig: 0,5 - 16 mm²
- Anzahl Etagen: 1
- Klemmstellen je Etage: 3
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 10 mm
- Explosionsgeschützt: Ja
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anschluss | Steckanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Artikelnummer | WEIDMUELLER-2490510000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -60 - 130 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118500905 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,17 kg |
| Höhe | 102 |
| Klemmstellen je Etage | 3 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 51,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
