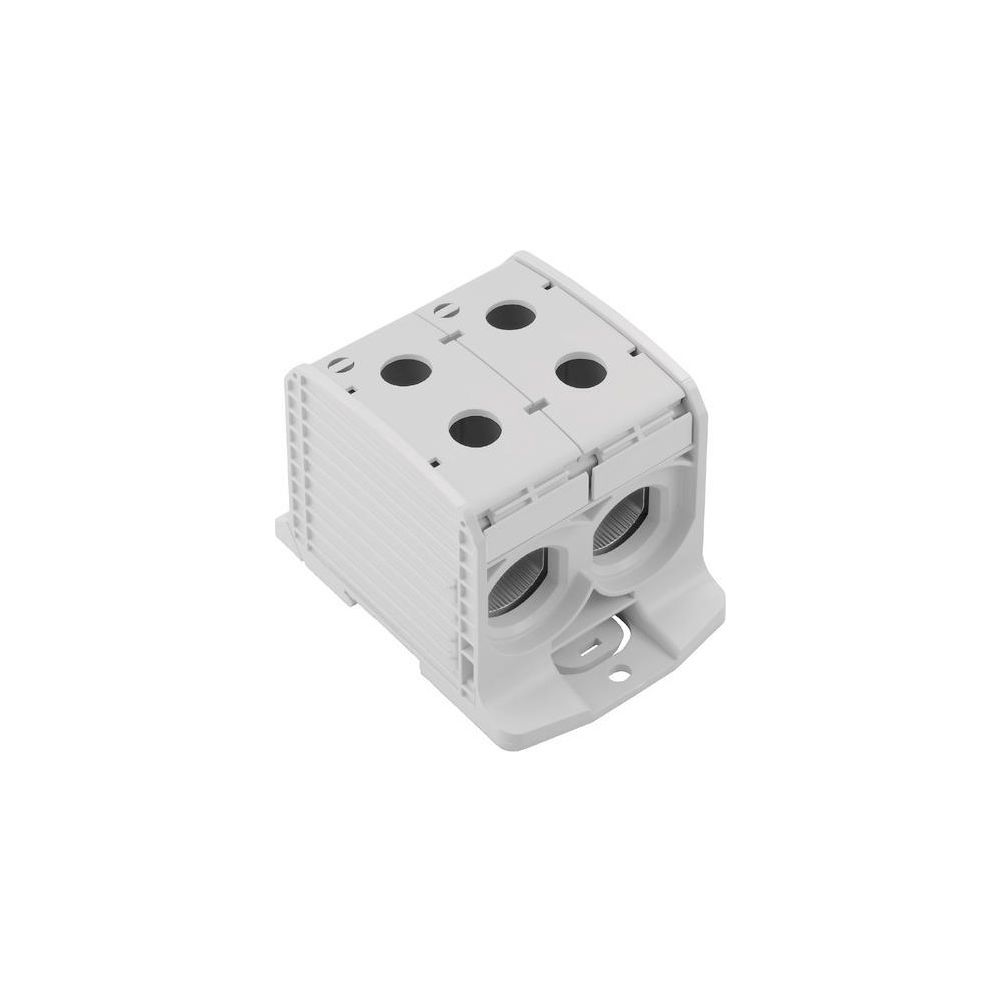

Weidmüller Potentialverteilerklemme WPD 233 2X300/2X300, 520A 1000V, Thermoplast, Grau

Diese Potentialverteilerklemme ermöglicht eine sichere Stromverteilung in anspruchsvollen industriellen Anwendungen. Die Komponente ist für den Einsatz mit Aluminium- und Kupferleitern ausgelegt und für explosionsgefährdete Bereiche der Ausführung Ex e geeignet.

Vielseitige Anschlussmöglichkeiten

Die Klemme verfügt über vier Klemmstellen auf einer Etage und nutzt Schraubanschlüsse für eine dauerhafte Kontaktierung. Sie unterstützt Leiterquerschnitte von 35 bis 300 mm², abhängig von der Leiterart und der Verwendung von Aderendhülsen. Dank des Thermoplast-Isolierkörpers ist das Bauteil für einen Betriebstemperaturbereich von -50 bis 120 °C ausgelegt und erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94.

Montage und Sicherheit

Die Installation erfolgt auf einer Hutschiene der Bauform TH35. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 520 A ist die Klemme für hohe elektrische Lasten konzipiert. Die kompakte Bauweise mit einer Breite von 82,6 mm, einer Höhe von 118 mm und einer Tiefe von 83,5 mm erlaubt eine platzsparende Integration in Schaltschränke.

Durch die Kombination aus hoher Stromtragfähigkeit von 520 A und der Flexibilität bei der Leiterwahl bietet diese Potentialverteilerklemme eine zuverlässige Lösung für komplexe Energieverteilungsaufgaben. Die Bemessungsspannung von 1000 V sowie der weite Temperaturbereich von -50 bis 120 °C unterstreichen die Eignung für anspruchsvolle Umgebungen.

Technische Daten

• Bemessungsstrom: 520 A
• Bemessungsspannung: 1000 V
• Anschlussart: Schraubanschluss
• Montageart: Hutschiene TH35
• Betriebstemperatur: -50 - 120 °C
• Anzahl Klemmstellen je Etage: 4
• Leiterwerkstoff: Aluminium/Kupfer
• Breite: 82,6 mm
• Höhe: 118 mm
• Tiefe: 83,5 mm
