Beschreibung

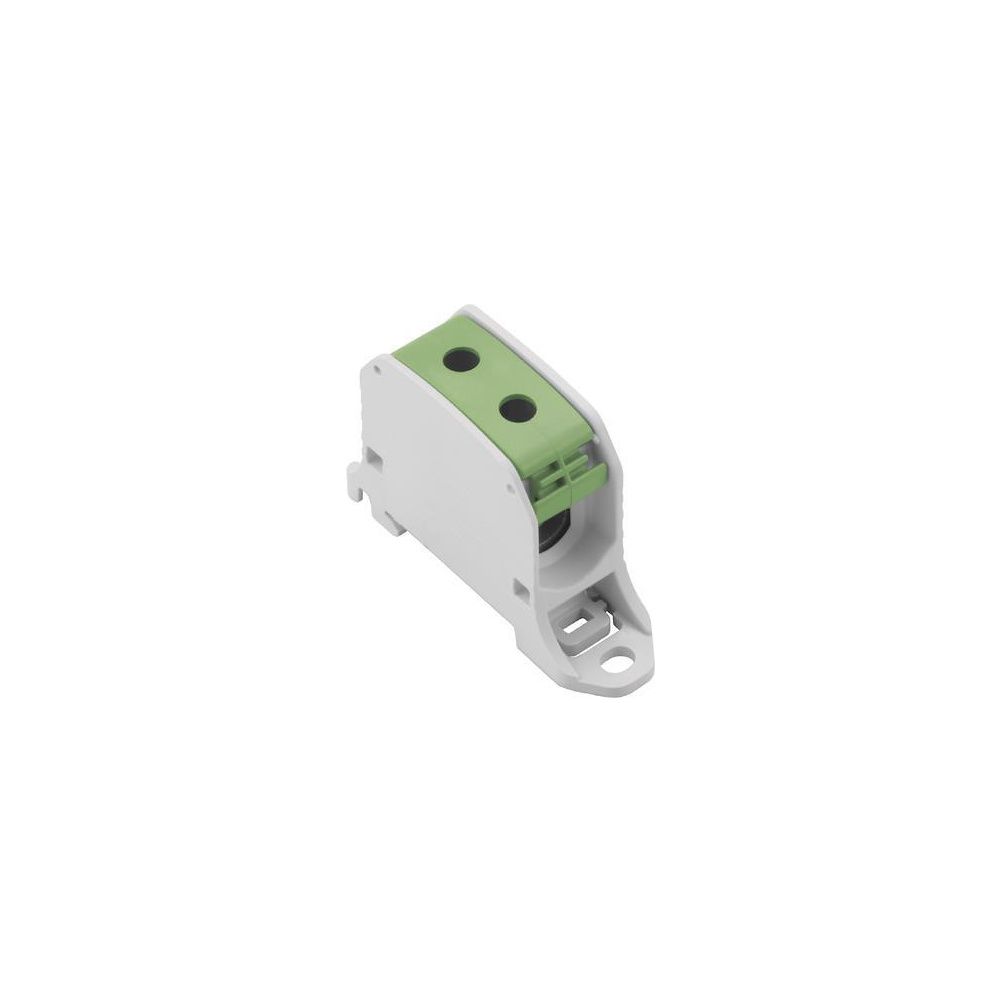

Weidmüller Potentialverteilerklemme WPD 130 1X50/1X50, 150A 1000V, Thermoplast, Grün
Die grüne Potentialverteilerklemme WPD 130 von Weidmüller ermöglicht eine sichere Stromverteilung in industriellen Schaltanlagen. Sie ist für den Einsatz mit Aluminium- und Kupferleitern konzipiert und für die Montage auf Hutschienen des Typs TH35 ausgelegt. Die robuste Komponente aus Thermoplast ist in explosionsgeschützter Ausführung Ex e gefertigt und für anspruchsvolle Umgebungsbedingungen geeignet.
Vielseitige Anschlussmöglichkeiten
Die Klemme verfügt über eine Etage mit zwei Klemmstellen, die jeweils über einen zuverlässigen Schraubanschluss verfügen. Sie unterstützt Leiterquerschnitte von 2,5 bis 50 mm². Bei feindrähtigen Leitern mit Aderendhülse ist ein Querschnittsbereich von 2,5 bis 35 mm² zulässig. Eine Abschlussplatte ist für den Betrieb nicht erforderlich.
Robuste Konstruktion und elektrische Leistung
Das Gehäuse erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und bietet eine hohe thermische Beständigkeit in einem Bereich von -50 bis 120 °C. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A ist die Klemme für hohe elektrische Lasten ausgelegt.
Technische Daten
- Bemessungsstrom: 150 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 2,5 - 50 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 22 mm
- Höhe: 70 mm
- Tiefe: 45 mm
- Farbe: grün
Diese Potentialverteilerklemme bietet eine zuverlässige Lösung für die professionelle Elektroinstallation. Durch die Kombination aus hoher Stromtragfähigkeit von 150 A, einer Spannungsfestigkeit von 1000 V und der Eignung für verschiedene Leitermaterialien stellt sie eine langlebige Komponente für anspruchsvolle Schaltanlagen dar. Die kompakte Bauweise und die einfache Montage auf der Hutschiene TH35 erleichtern die Integration in bestehende Systeme.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 50 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2502550000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -50 - 120 |
| Breite | 22 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118516272 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | grün |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,448 kg |
| Höhe | 70 |
| Montageart | Hutschiene TH35 |
| Tiefe | 45 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
