Beschreibung

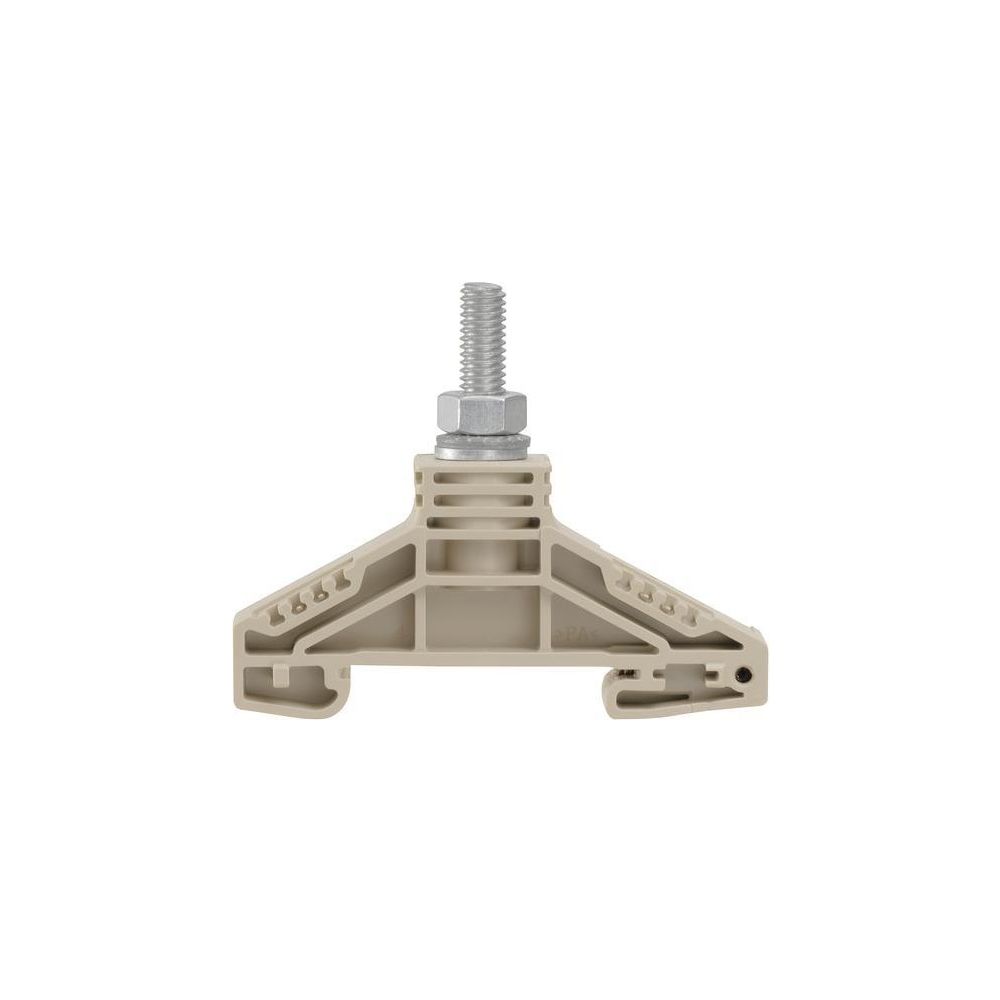

Weidmüller Bolzenklemme WF 6, 35mm2 125A 1000V, Thermoplast, Beige, 1780850000
Diese Bolzenklemme von Weidmüller ermöglicht eine sichere elektrische Verbindung für Kupferleiter auf einer Hutschiene TH35. Die robuste Komponente ist für Leiterquerschnitte von 2,5 bis 35 mm² ausgelegt und eignet sich für anspruchsvolle industrielle Anwendungen.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über einen stabilen Bolzenanschluss, der eine dauerhafte Kontaktierung ermöglicht. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 125 A ist sie für hohe elektrische Anforderungen konzipiert. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht.
Flexibler Einsatzbereich
Das Bauteil ist für einen weiten Betriebstemperaturbereich von -50 bis 120 °C ausgelegt. Die kompakte Bauweise mit einer Breite von 17,8 mm sorgt für eine effiziente Raumnutzung auf der Tragschiene. Die einetagige Ausführung ist für eindrähtige, mehrdrähtige sowie feindrähtige Leiter optimiert und erfordert keine zusätzliche Abschlussplatte.
Die Bolzenklemme überzeugt durch ihre hohe Belastbarkeit und thermische Beständigkeit. Mit einem Bemessungsstrom von 125 A und einer Bemessungsspannung von 1000 V stellt sie eine leistungsfähige Lösung für die professionelle Elektroinstallation dar. Die robuste Konstruktion aus Thermoplast und die einfache Montage auf der Hutschiene TH35 machen sie zu einer zuverlässigen Wahl für Kupferleiter in einem Temperaturspektrum von -50 bis 120 °C.
Technische Daten
- Bemessungsstrom: 125 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt: 2,5 - 35 mm²
- Anschlussart: Bolzenanschluss
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 17,8 mm
- Höhe: 67 mm
- Tiefe: 54,5 mm
- Werkstoff: Thermoplast
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 35 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Artikelnummer | WEIDMUELLER-1780850000 |
| Ausführung elektrischer Anschluss 1 | Bolzenanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -50 - 120 |
| Breite | 17,8 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4032248219339 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,699 kg |
| Höhe | 67 |
| Montageart | Hutschiene TH35 |
| Tiefe | 54,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
