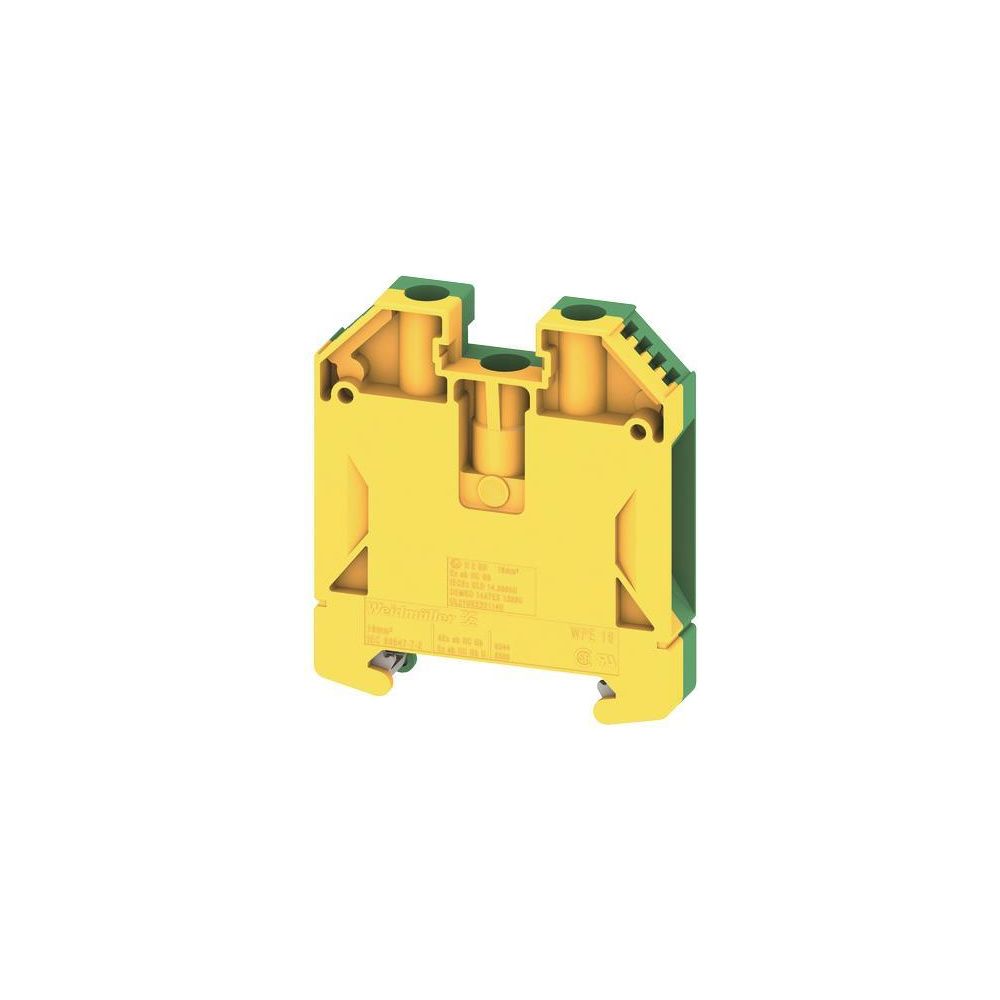

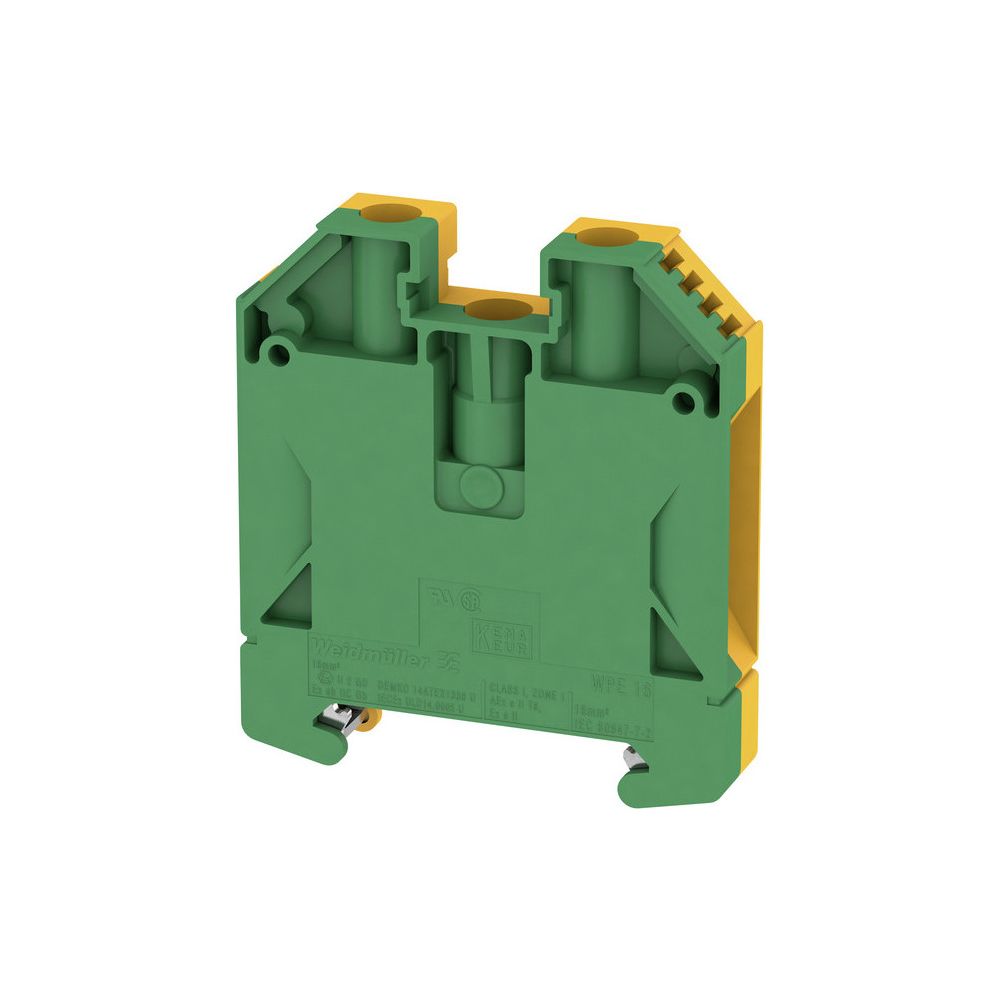

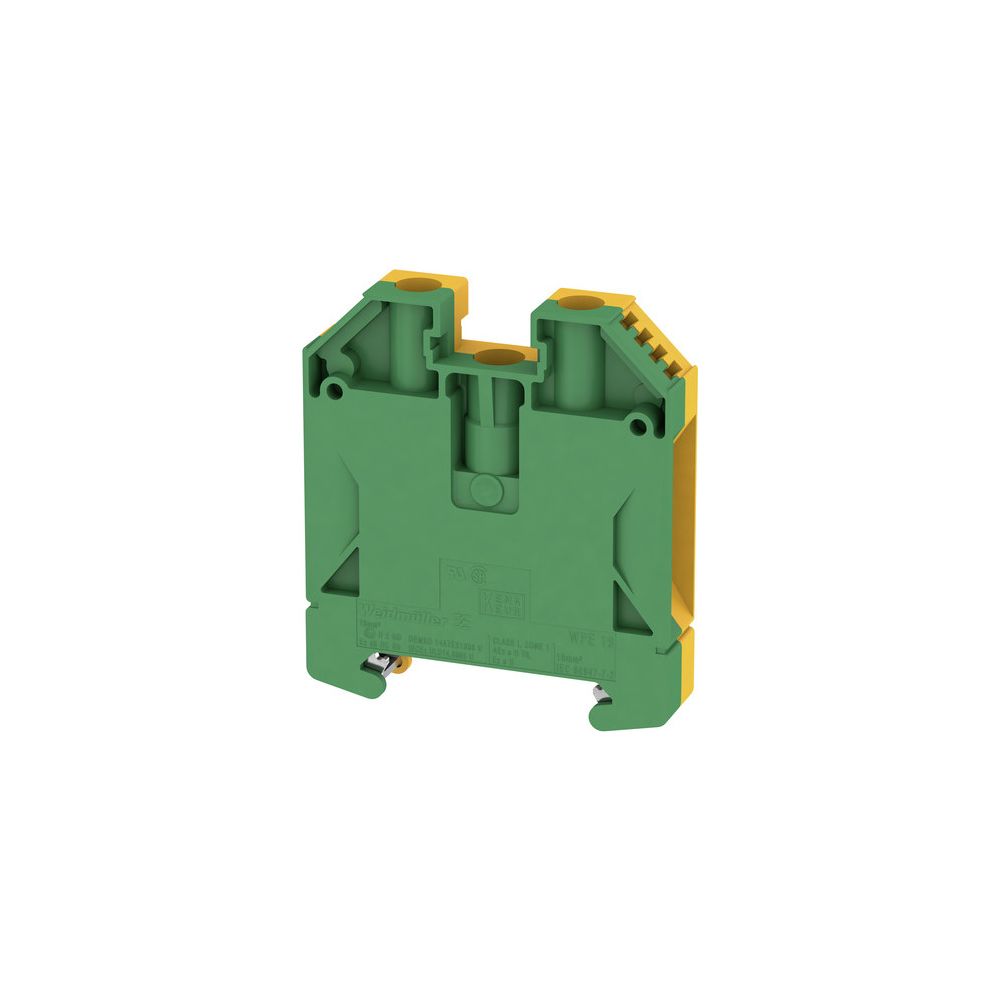

Weidmüller Erdungsklemme W-Reihe WPE 16, 16mm2, Thermoplast, Grün/Gelb

Die Weidmüller WPE 16 ist eine robuste Schutzleiter-Reihenklemme der W-Reihe, die für eine sichere Erdung in elektrischen Anlagen konzipiert ist. Sie zeichnet sich durch eine kompakte Bauform aus und ermöglicht eine zuverlässige Verbindung mittels Schraubanschluss. Die Klemme ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und unterstützt die PEN-Funktion.

Robuste Anschlusstechnik

Die Klemme verfügt über eine Etage mit zwei Klemmstellen. Der anschließbare Leiterquerschnitt variiert je nach Leitertyp und reicht bis zu 25 mm². Der Isolierkörper besteht aus Thermoplast, der die Brennbarkeitsklasse V0 nach UL94 erfüllt und somit hohe Anforderungen an die Materialbeständigkeit erfüllt. Eine Abschlussplatte ist für den Betrieb nicht erforderlich.

Einsatzbereich und Montage

Durch die konturengleiche Bauform lässt sich die Klemme effizient in bestehende Verteilersysteme integrieren. Der Betriebstemperaturbereich von -60 °C bis 130 °C erlaubt den Einsatz in anspruchsvollen industriellen Umgebungen.

Die Schutzleiter-Reihenklemme bietet eine dauerhafte Verbindung für Leiterquerschnitte bis 25 mm². Mit ihrer kompakten Breite von 11,9 mm und der robusten Ausführung aus Thermoplast eignet sie sich ideal für den professionellen Schaltschrankbau. Die Unterstützung der PEN-Funktion sowie die hohe thermische Belastbarkeit bis 130 °C machen sie zu einer zuverlässigen Komponente für anspruchsvolle Erdungsaufgaben.

Technische Daten

• Anschlussart: Schraubanschluss
• Montageart: Hutschiene TH35
• Anzahl Etagen: 1
• Klemmstellen je Etage: 2
• Leiterquerschnitt eindrähtig: 1,5 - 16 mm²
• Leiterquerschnitt mehrdrähtig: 1,5 - 25 mm²
• Leiterquerschnitt feindrähtig ohne Aderendhülse: 1,5 - 25 mm²
• Leiterquerschnitt feindrähtig mit Aderendhülse: 1,5 - 16 mm²
• Betriebstemperatur: -60 - 130 °C
• Abmessungen (BxHxT): 11,9 mm x 56 mm x 62,5 mm
