Beschreibung

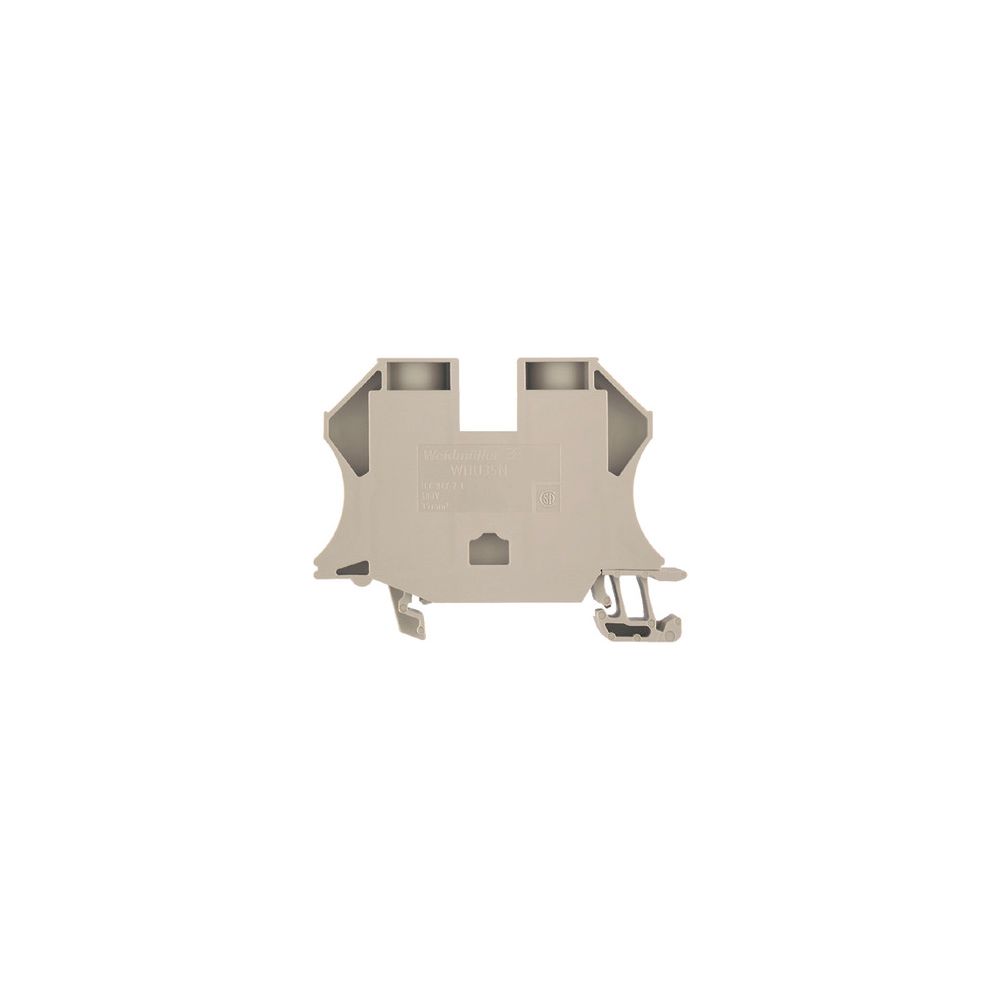

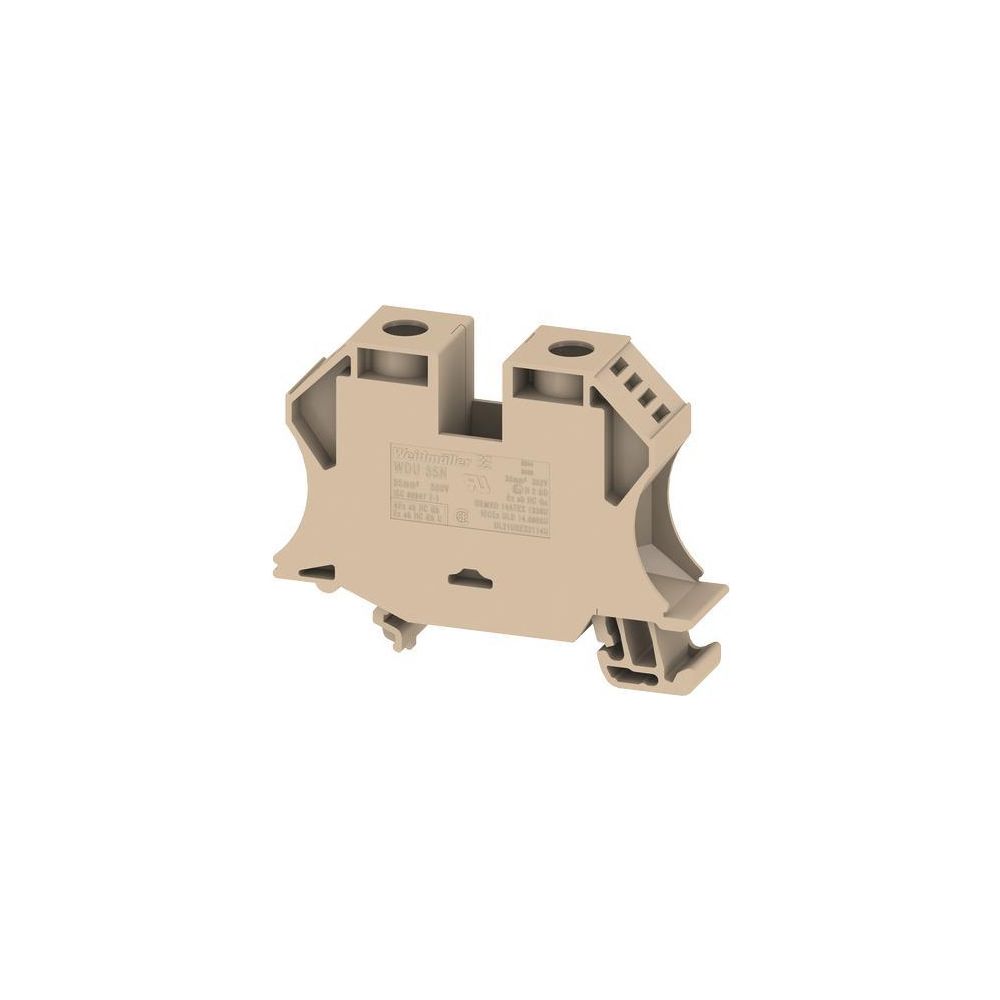

Weidmüller Durchgangsklemme WDU 35N, 125A 500V 16mm, Thermoplast, Beige, 1040400000
Die Durchgangsklemme der Serie WDU von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung mittels bewährtem Schraubanschluss. Die einetagige Komponente ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und zeichnet sich durch eine robuste Konstruktion aus Thermoplast aus.
Robuste Anschlusstechnik
Die Klemme ist für den Einsatz mit Kupferleitern konzipiert und bietet eine hohe Flexibilität bei der Leiterwahl. Mit einem Bemessungsstrom von 125 A und einer Bemessungsspannung von 500 V eignet sie sich für anspruchsvolle Applikationen. Die Stromschiene besteht aus verzinntem Kupfer, was eine hohe Leitfähigkeit sicherstellt. Der Isolierkörper erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für einen weiten Betriebstemperaturbereich von -60 °C bis 130 °C ausgelegt.
Technische Daten
- Anschlussart: Schraubanschluss
- Bemessungsstrom: 125 A
- Bemessungsspannung: 500 V
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 2,5 - 50 mm²
- Montageart: Hutschiene TH35
- Breite: 16 mm
- Höhe: 66 mm
- Tiefe: 50,5 mm
Durch die Kombination aus hochwertigen Materialien wie verzinntem Kupfer und einem stabilen Thermoplast-Gehäuse bietet diese Durchgangsklemme eine langlebige Lösung für industrielle Anwendungen. Mit einer Bemessungsspannung von 500 V und einem Bemessungsstrom von 125 A deckt sie ein breites Spektrum an Anforderungen ab, während die Montage auf der Hutschiene TH35 eine effiziente Installation ermöglicht.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1040400000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -60 - 130 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190351816 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,028 kg |
| Höhe | 66 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS feindrähtig | 2,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
