Beschreibung

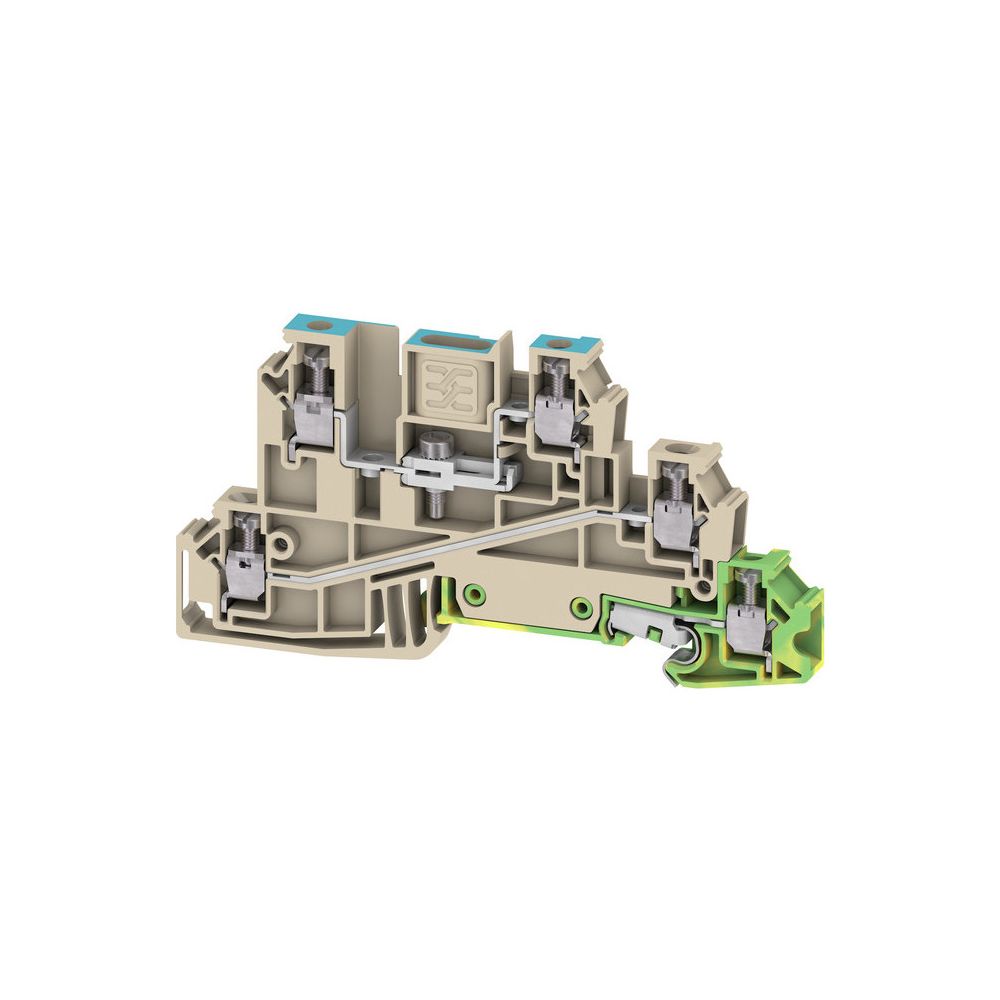

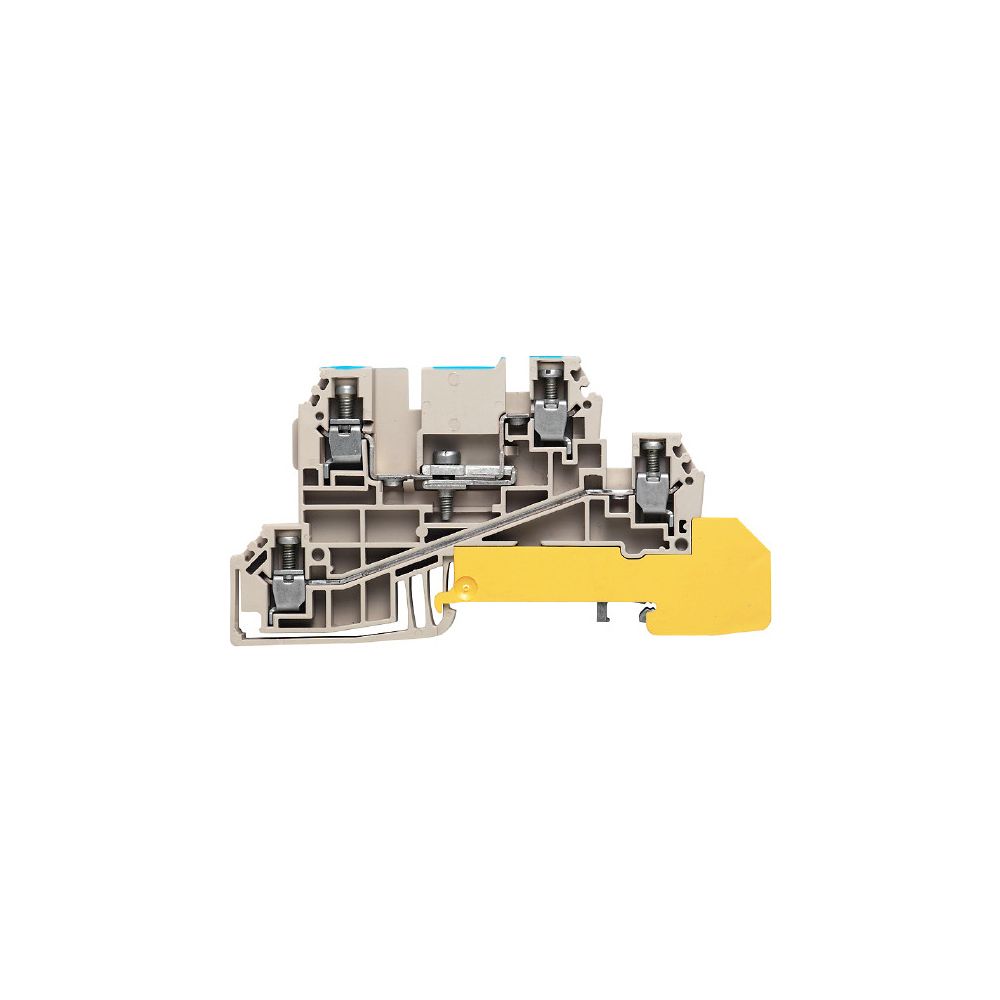

Weidmüller Verteiler-Reihenklemme WDL 2.5/NT/L/PE, 400 V 24 A 6,1x90x48mm, Thermoplast, Beige
Die Dreileiter-Verteiler-Reihenklemme der W-Reihe von Weidmüller ermöglicht eine effiziente Potentialverteilung auf der Hutschiene TH35. Mit integrierter PE- und N-Funktion sowie einer bewährten Schraubanschlusstechnologie bietet sie hohe Kontaktsicherheit für anspruchsvolle Elektroinstallationen.
Zuverlässige Anschlusstechnik
Das Schraubanschlusssystem nutzt eine patentierte Zugbügeltechnologie, die eine dauerhaft sichere Verbindung ermöglicht. Die Klemme ist für Leiterquerschnitte von 0,13 bis 4 mm² ausgelegt und erlaubt gemäß UL1059 den Anschluss von zwei Leitern gleichen Querschnitts in einer Klemmstelle. Der Isolierkörper aus robustem Thermoplast erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL94 und ist für einen weiten Betriebstemperaturbereich von -50 bis 120 °C ausgelegt.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom In: 24 A
- Anzahl der Potentiale: 3
- Montageart: Hutschiene TH35
- Breite: 6,1 mm
- Höhe: 90 mm
- Tiefe: 48 mm
- Leiterquerschnitt eindrähtig: 0,13 - 4 mm²
- Betriebstemperatur: -50 - 120 °C
- Werkstoff Isolierkörper: Thermoplast
Diese Verteiler-Reihenklemme überzeugt durch ihre kompakte Bauweise von 6,1 mm Breite und ihre hohe Flexibilität bei der Potentialverteilung. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 24 A eignet sie sich ideal für professionelle Schaltanlagen. Die Kombination aus PE- und N-Funktion in einem Bauteil vereinfacht die Verdrahtung, während die bewährte Schraubtechnik eine dauerhafte und zuverlässige elektrische Verbindung sicherstellt.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 4 |
| Anzahl der Potentiale | 3 |
| Artikelnummer | WEIDMUELLER-1029800000 |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 6,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190152703 |
| Gewicht | 1,161 kg |
| Grundfarbe | beige |
| Höhe | 90 |
| Mit PE-Funktion | Ja |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Ja |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 48 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
