Beschreibung

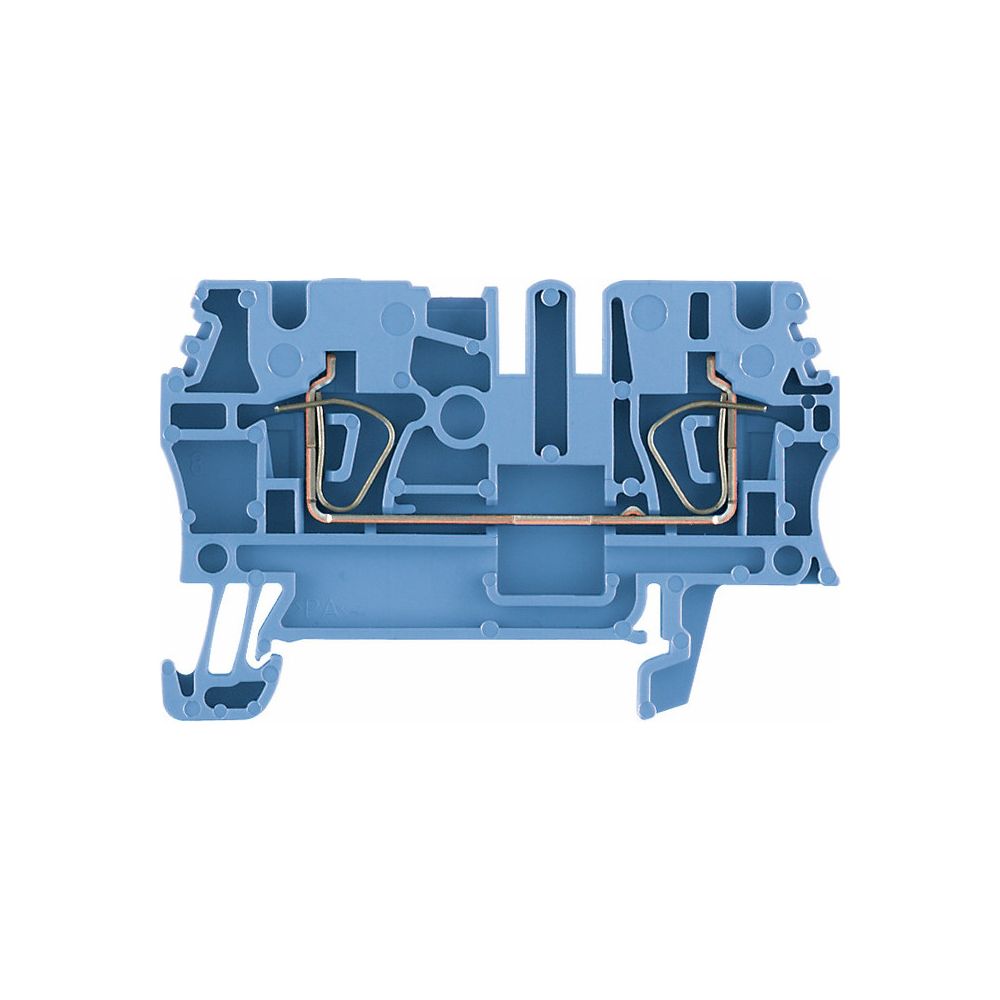

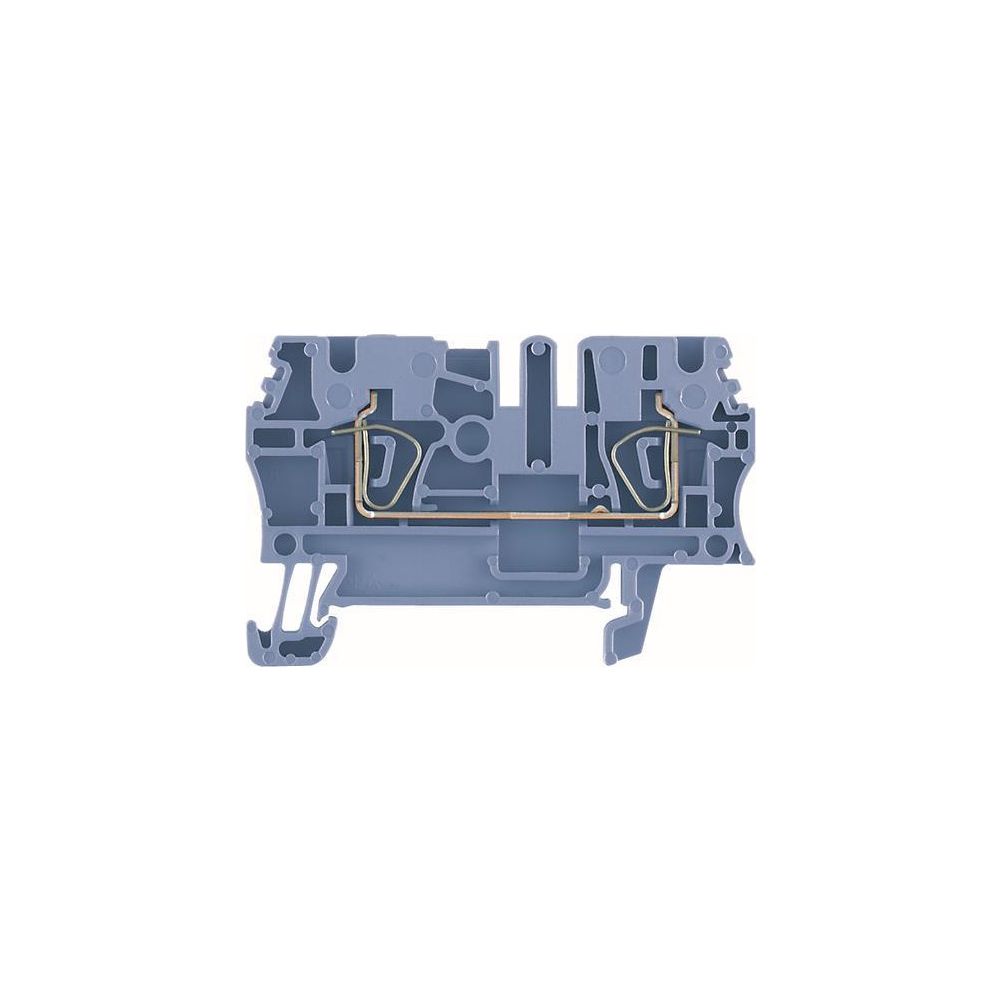

Weidmüller Durchgangsklemme ZDU 2.5 BL, 800V 24A 5,1x59,5x38,5mm, Thermoplast, Blau
Diese blaue Durchgangsklemme der Z-Reihe ermöglicht eine zuverlässige Verbindung von Leitern mittels effizientem Federzuganschluss. Die einetagige Komponente ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und zeichnet sich durch eine hohe elektrische Belastbarkeit aus. Dank der robusten Materialwahl eignet sich das Bauteil für anspruchsvolle industrielle Anwendungen, einschließlich explosionsgefährdeter Bereiche.
Zuverlässige Anschlusstechnik
Der Federzuganschluss sorgt für einen dauerhaft sicheren Kontakt der Leiter. Durch die Kombination von gehärtetem Stahl für mechanische Stabilität und verzinntem Kupfer für eine optimale Leitfähigkeit wird eine hohe Kontaktqualität erreicht. Die Klemme ist für Kupferleiter konzipiert und bietet eine flexible Anschlussmöglichkeit für verschiedene Leiterquerschnitte von 0,05 bis 4 mm². Der Isolierkörper besteht aus hochwertigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht.
Einsatz in anspruchsvollen Umgebungen
Die Ausführung ist für den Einsatz in Ex-e-Bereichen zugelassen und bietet somit eine hohe Sicherheit in explosionsgefährdeten Umgebungen. Mit einem weiten Betriebstemperaturbereich von -50 bis 120 °C ist die Klemme für diverse klimatische Bedingungen geeignet. Die kompakte Bauweise mit einer Breite von 5,1 mm ermöglicht eine platzsparende Anordnung auf der Tragschiene. Für den ordnungsgemäßen Abschluss der Klemmenreihe ist eine Abschlussplatte erforderlich.
Die Durchgangsklemme überzeugt durch ihre hohe Bemessungsspannung von 800 V und einen Bemessungsstrom von 24 A. Mit ihrer kompakten Breite von 5,1 mm und der Eignung für den Ex-e-Bereich stellt sie eine leistungsfähige Lösung für die professionelle Schaltschrankverdrahtung dar. Die Kombination aus langlebigen Materialien und der bewährten Federzugtechnik sichert eine dauerhafte elektrische Verbindung unter variablen Betriebsbedingungen.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 24 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,05 - 4 mm²
- Breite: 5,1 mm
- Höhe: 59,5 mm
- Tiefe: 38,5 mm
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Explosionsgeschützt: Ja
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1608520000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190077501 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,756 kg |
| Höhe | 59,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 38,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
