Beschreibung

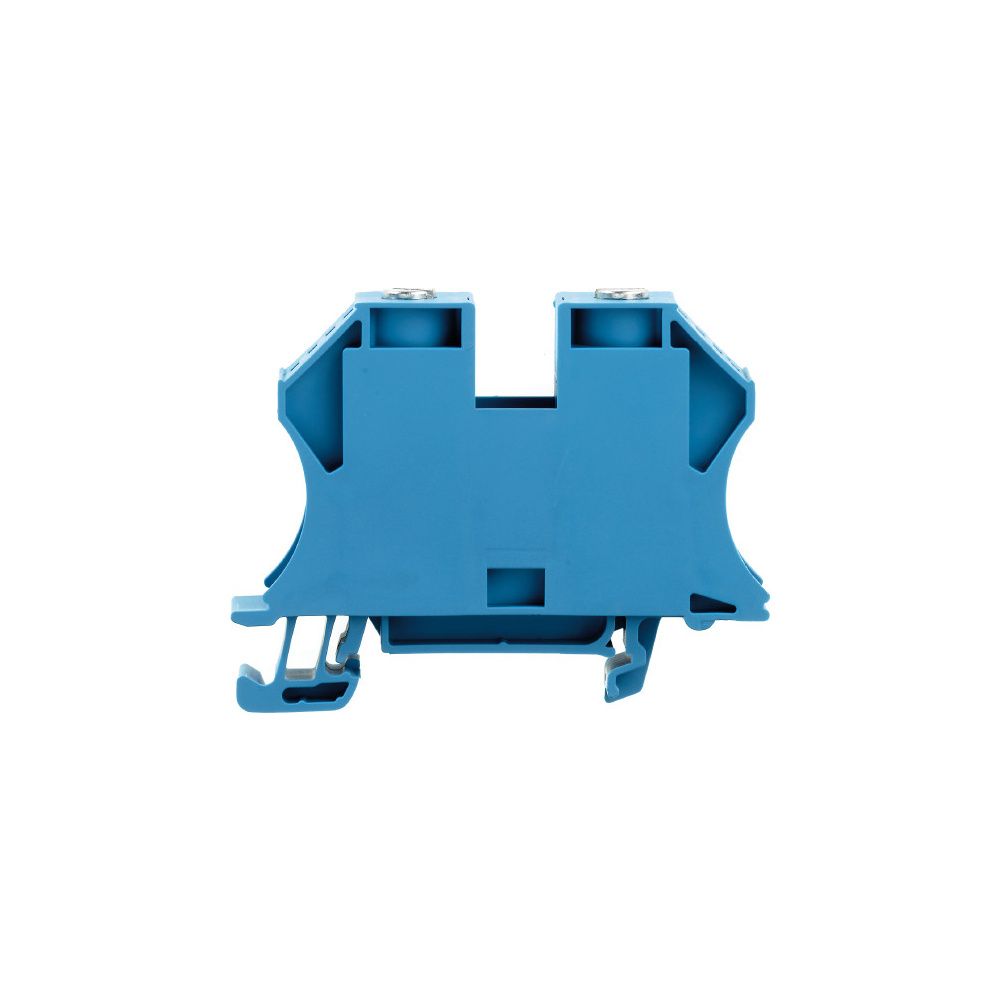

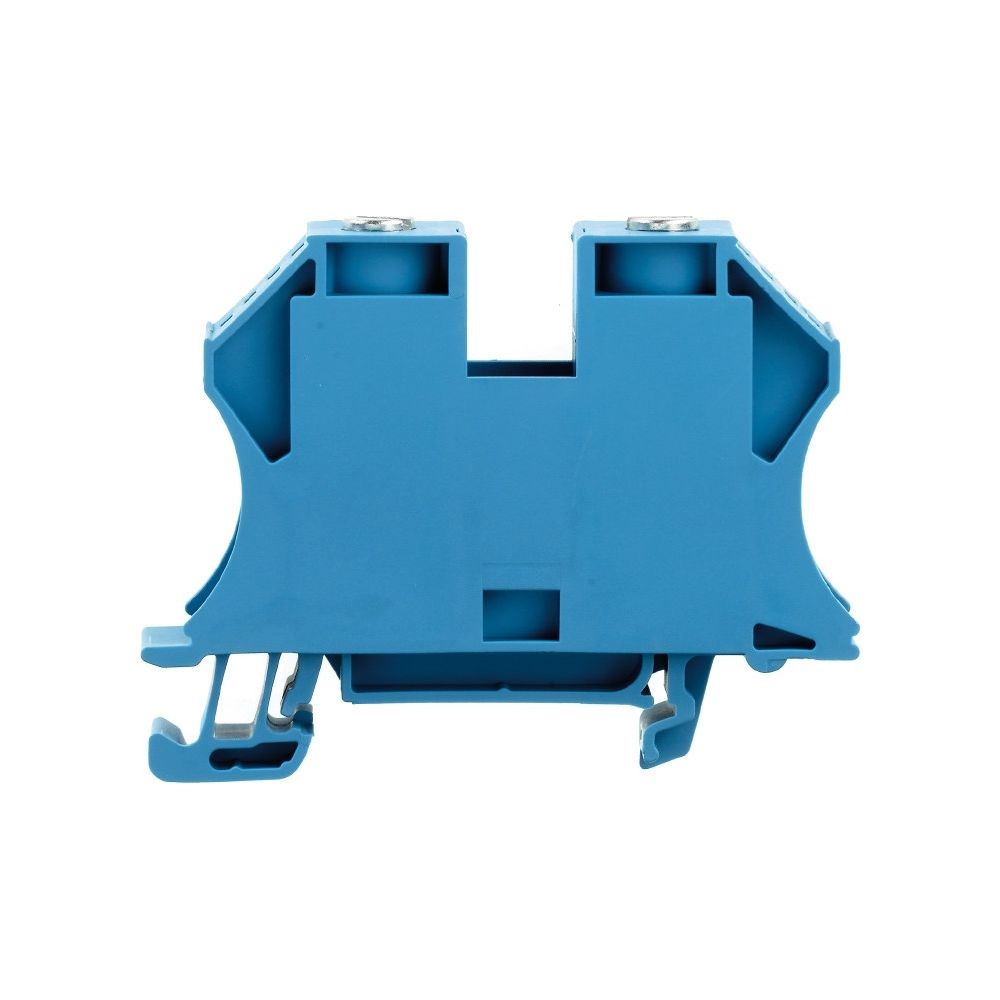

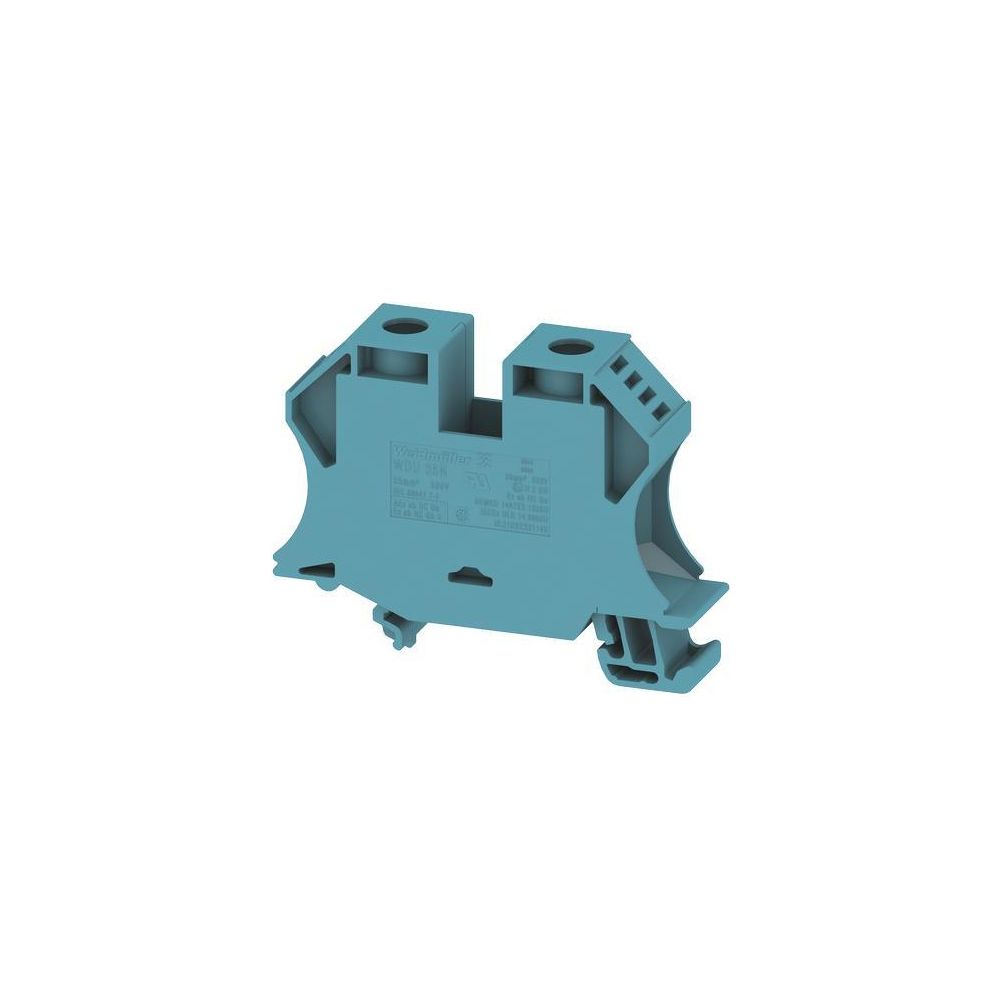

Weidmüller Durchgangsklemme WDU 35N, 16mm, Thermoplast, Blau
Die blaue Durchgangsklemme von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung mittels bewährtem Schraubanschluss. Sie ist für die Montage auf Hutschienen des Typs TH35 konzipiert und eignet sich für Kupferleiter in einem breiten Querschnittsbereich. Dank des robusten Thermoplast-Isolierkörpers ist das Bauteil für anspruchsvolle Umgebungsbedingungen ausgelegt.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen auf einer Etage und ist für einen Bemessungsstrom von 125 A bei einer Bemessungsspannung von 500 V ausgelegt. Die Brennbarkeitsklasse V0 nach UL 94 unterstreicht die Eignung für sicherheitsrelevante Applikationen in der industriellen Elektrotechnik. Die mechanische Stabilität wird durch den Einsatz hochwertiger Materialien sichergestellt.
Flexibilität bei der Leiterwahl
Das Anschlusssystem unterstützt verschiedene Leiterarten, darunter feindrähtige Leiter mit und ohne Aderendhülse von 2,5 bis 35 mm² sowie mehrdrähtige Leiter bis zu 50 mm². Mit einer Baubreite von 16 mm lässt sich die Komponente effizient auf der Tragschiene montieren. Der weite Betriebstemperaturbereich von -60 °C bis 130 °C erlaubt den flexiblen Einsatz in unterschiedlichen industriellen Umgebungen.
Technische Daten
- Anschlussart: Schraubanschluss
- Bemessungsstrom: 125 A
- Bemessungsspannung: 500 V
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Leiterquerschnitt mehrdrähtig: 2,5 - 50 mm²
- Leiterquerschnitt eindrähtig: 2,5 - 16 mm²
- Montageart: Hutschiene TH35
- Breite: 16 mm
- Betriebstemperatur: -60 bis 130 °C
- Farbe: Blau
Diese Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und die vielseitigen Anschlussmöglichkeiten für Leiterquerschnitte bis 50 mm². Mit einem Bemessungsstrom von 125 A und der robusten Ausführung aus Thermoplast bietet sie eine langlebige Lösung für professionelle Elektroinstallationen. Die einfache Montage auf der Hutschiene TH35 sowie die Eignung für Kupferleiter machen sie zu einer effizienten Komponente für anspruchsvolle Applikationen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1040480000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 500 |
| Bemessungsstrom In | 125 |
| Betriebstemperatur | -60 - 130 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190353834 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Nein |
| Explosionsgeprüfte Ausführung Ex e | Nein |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,036 kg |
| Höhe | 66 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS feindrähtig | 2,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 50,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
