Beschreibung

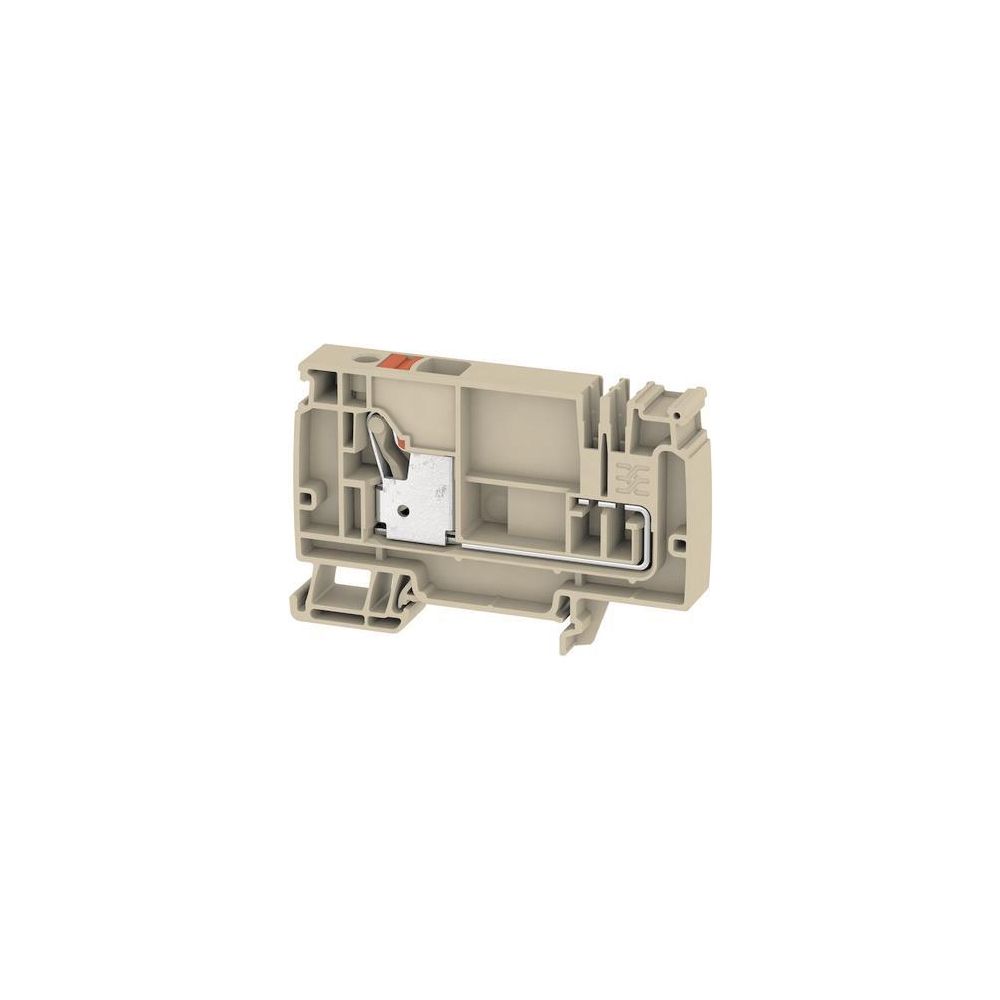

Weidmüller Reihenklemme A-Serie AAP21 10 LO RD, 57A 250V 12x82x53,5mm, Thermoplast, Beige
Diese einstöckige Reihenklemme aus der A-Serie von Weidmüller ermöglicht eine effiziente Leiteranbindung in anspruchsvollen Applikationen. Die Komponente ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und zeichnet sich durch eine hohe thermische Belastbarkeit sowie eine Eignung für explosionsgefährdete Bereiche aus.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über einen Steckanschluss, der eine sichere Verbindung von Kupferleitern ermöglicht. Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 57 A ist sie für diverse industrielle Anforderungen ausgelegt. Der Isolierkörper besteht aus robustem Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht und einen weiten Betriebstemperaturbereich von -60 bis 130 °C abdeckt.
Flexibilität bei der Leiterwahl
Das Bauteil unterstützt eine Vielzahl von Leiterquerschnitten. Eindrähtige und feindrähtige Leiter können im Bereich von 0,5 bis 10 mm² angeschlossen werden, während mehrdrähtige Leiter bis zu einem Querschnitt von 16 mm² verarbeitet werden können. Die kompakte Bauweise mit einer Breite von 12 mm sorgt für eine platzsparende Installation.
Die Reihenklemme überzeugt durch ihre robuste Konstruktion und hohe elektrische Leistungsfähigkeit. Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 57 A bietet sie eine zuverlässige Lösung für die Energieverteilung. Die Eignung für den Ex-e-Bereich sowie die Flexibilität bei Leiterquerschnitten bis 16 mm² machen sie zu einer vielseitigen Komponente für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsstrom: 57 A
- Bemessungsspannung: 250 V
- Anschlussart: Steckanschluss
- Leiterquerschnitt feindrähtig: 0,5 - 10 mm²
- Leiterquerschnitt mehrdrähtig: 0,5 - 16 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 12 mm
- Höhe: 82 mm
- Tiefe: 53,5 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,5 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,5 - 16 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Artikelnummer | WEIDMUELLER-2428910000 |
| Ausführung elektrischer Anschluss 1 | Steckanschluss |
| Bemessungsspannung | 250 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -60 - 130 |
| Breite | 12 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118438253 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,648 kg |
| Höhe | 82 |
| Montageart | Hutschiene TH35 |
| Tiefe | 53,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
