Beschreibung

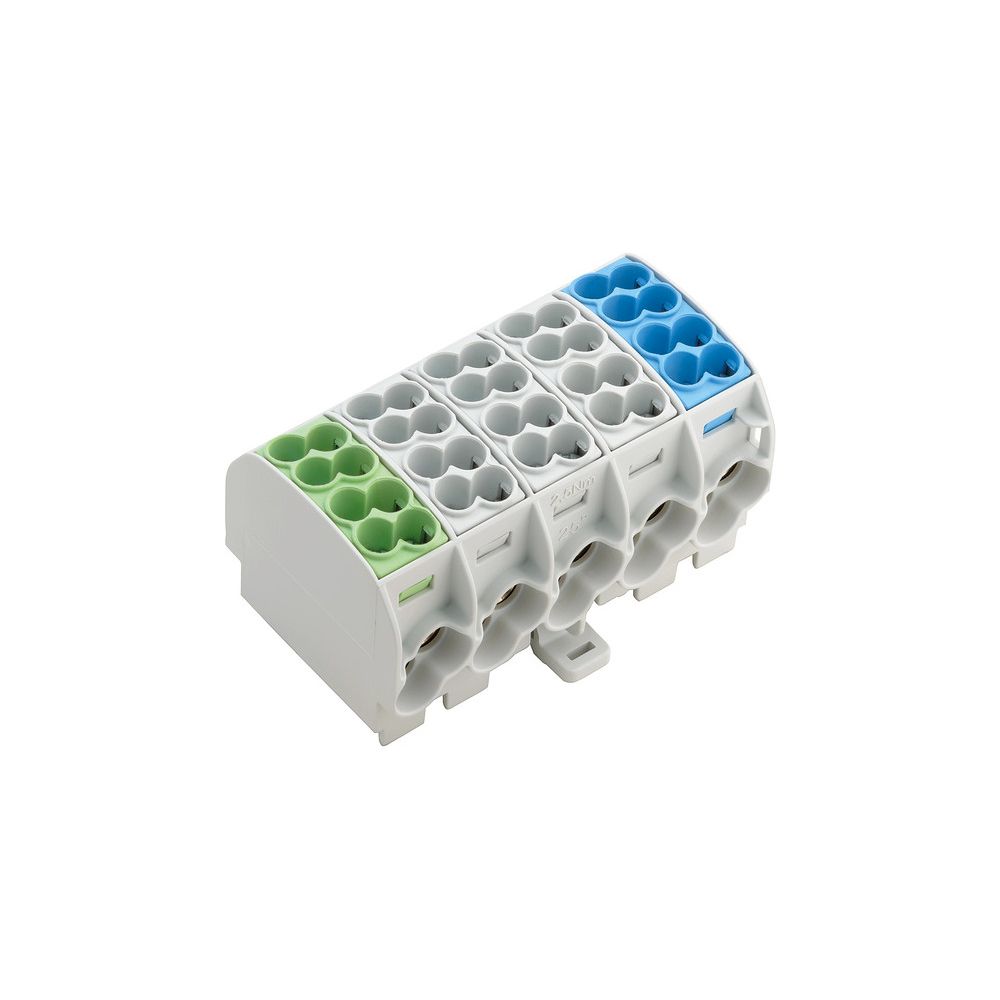

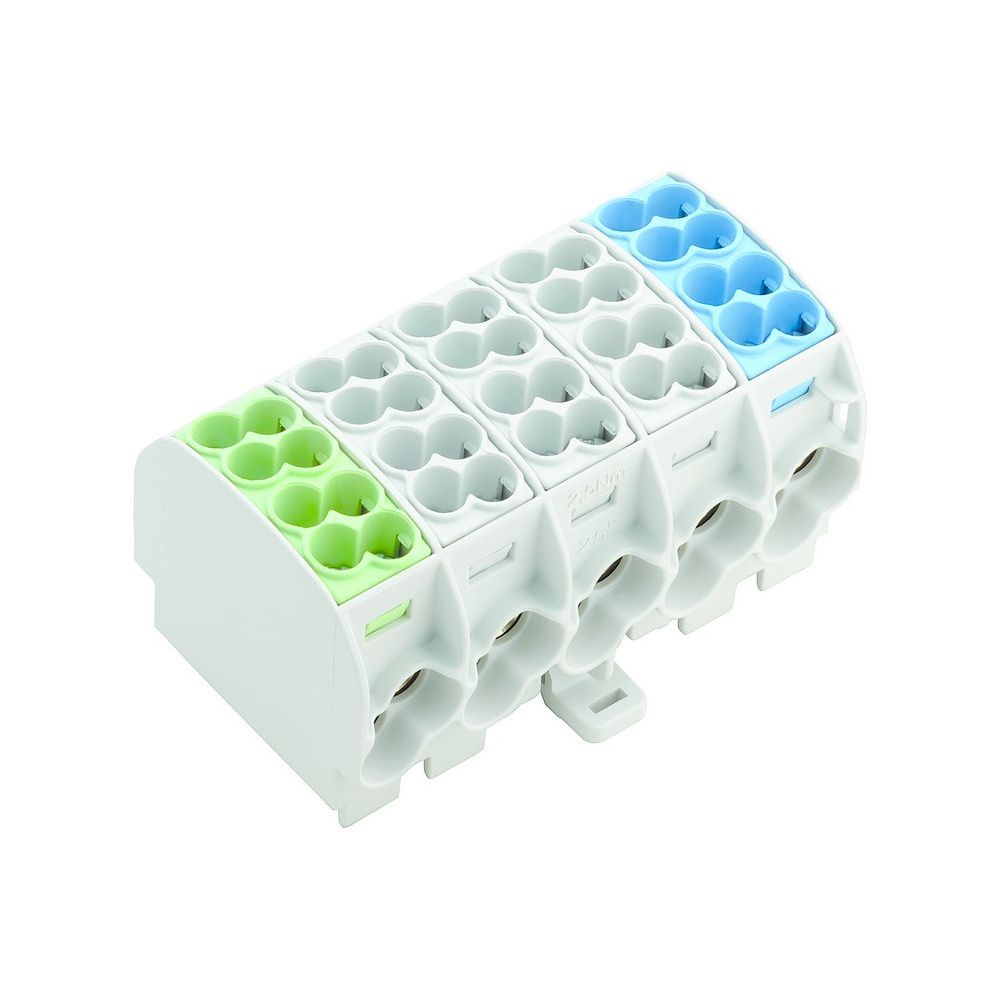

Weidmüller Verteilerblock W-Reihe WPD 501, 152 A, 1.000 V, Thermoplast, Grau
Dieser kompakte Verteilerblock aus der W-Reihe ermöglicht eine effiziente Energieverteilung bei beengten Platzverhältnissen. Die Hauptleitungsabzweigklemme ist für den Einsatz mit Aluminium- und Kupferleitern ausgelegt und erfüllt mit einer Bemessungsspannung von 1000 V anspruchsvolle Anforderungen in komplexen elektrischen Installationen.
Robuste Anschlusstechnik
Die Klemme verfügt über zehn Klemmstellen auf einer Etage und nutzt zuverlässige Schraubanschlüsse für eine stabile Kontaktierung. Der Isolierkörper besteht aus Thermoplast, das die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Zudem ist das Bauteil für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Flexible Montage
Die Montage erfolgt zeitsparend auf einer Hutschiene der Bauform TH35. Mit einem weiten Betriebstemperaturbereich von -50 °C bis 130 °C ist der Block vielseitig in industriellen Umgebungen einsetzbar. Die schlanke Bauweise unterstützt eine platzsparende Anordnung im Schaltschrank.
Durch die Zulassung für Aluminiumleiter nach IEC 61238-1 Class A und die hohe Strombelastbarkeit von 152 A bietet dieser Verteilerblock eine sichere Lösung für die Hauptleitungsabzweigung. Die Kombination aus robuster Schraubanschlusstechnik, einer Bemessungsspannung von 1000 V und der Eignung für verschiedene Leiterwerkstoffe macht ihn zu einer zuverlässigen Komponente für professionelle Elektroinstallationen.
Technische Daten
- Bemessungsstrom In: 152 A
- Bemessungsspannung: 1000 V
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Leiterwerkstoff: Aluminium/Kupfer
- Betriebstemperatur: -50 - 130 °C
- Anzahl Klemmstellen: 10
- Breite: 88,8 mm
- Höhe: 55,7 mm
- Tiefe: 49,3 mm
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 25 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 0 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 25 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 10 |
| Artikelnummer | WEIDMUELLER-1562140000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 152 |
| Betriebstemperatur | -50 - 130 |
| Breite | 88,8 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4050118385229 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | grau |
| Geeignet für Leiterwerkstoff | Aluminium/Kupfer |
| Gewicht | 0,35 kg |
| Höhe | 55,7 |
| Klemmstellen je Etage | 10 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 16 |
| QS eindrähtig | 25 |
| QS mehrdrähtig | 25 |
| Tiefe | 49,3 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
