Beschreibung

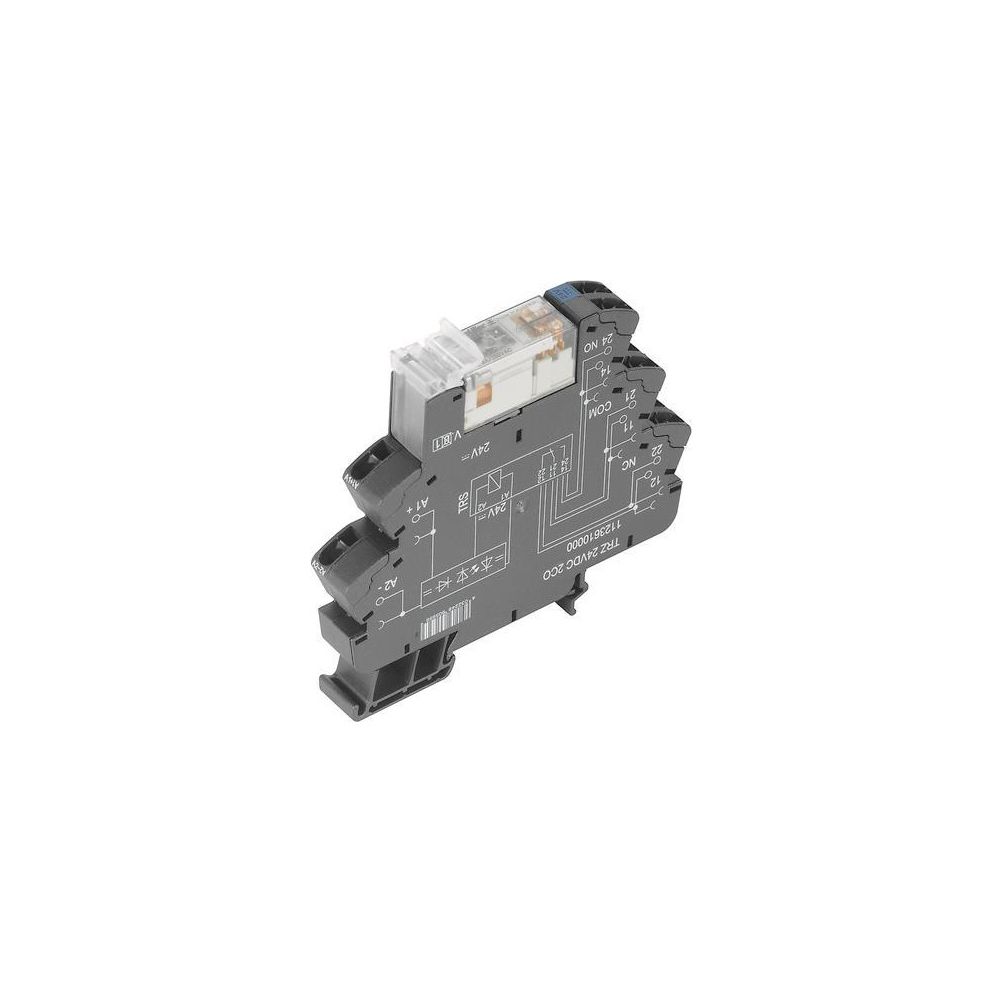

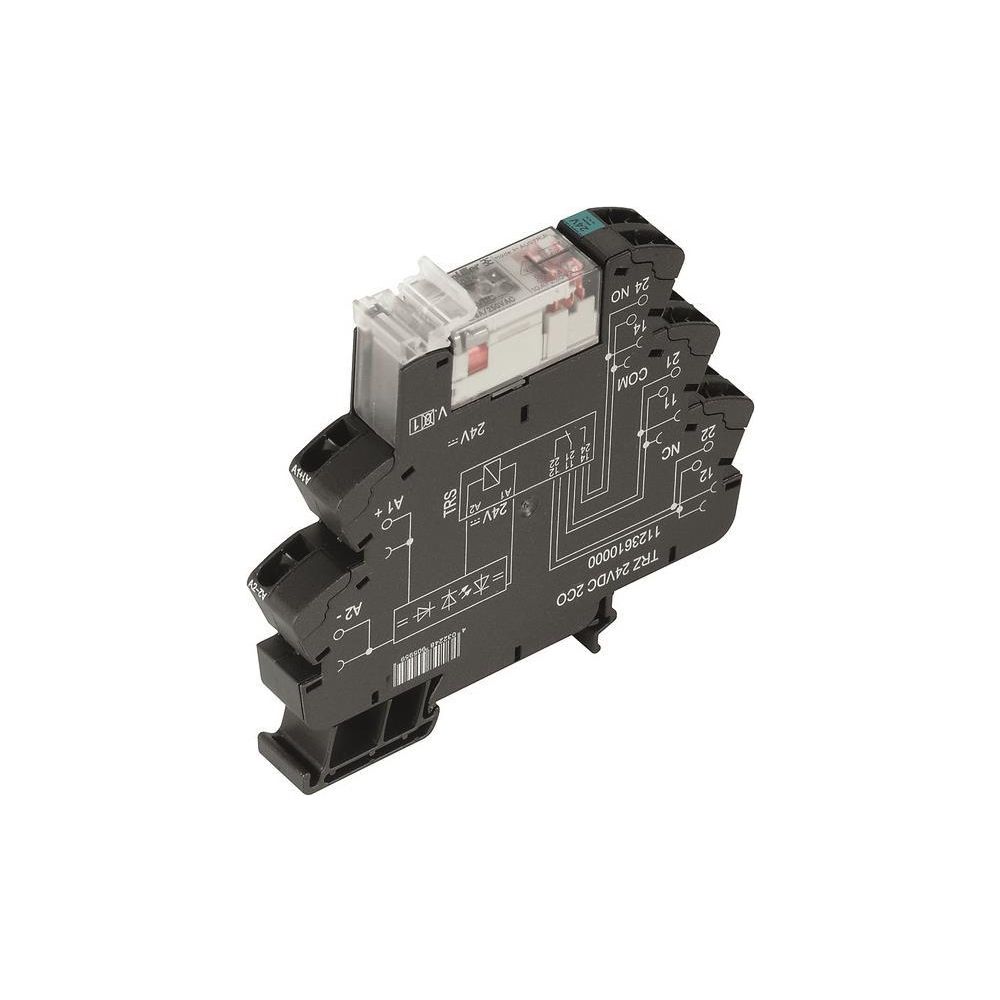

Weidmüller Relaiskoppler TERMSERIES TRZ 24VDC 2CO, 8A, 12,8x90,5x87,8mm, AgNi
Der Weidmüller Relaiskoppler aus der TERMSERIES ist ein monostabiles Komplettgerät mit Sockel, das für die zuverlässige Signalübertragung in der Automatisierungstechnik konzipiert ist. Mit zwei Wechslern und einer kompakten Baubreite von 12,8 mm ermöglicht das Modul eine effiziente Integration in Schaltschränke.
Anschlusstechnik und Statusanzeige
Die Montage erfolgt über einen Federzuganschluss, der eine sichere Verbindung gewährleistet. Zur schnellen optischen Kontrolle des Betriebszustands ist eine LED-Anzeige direkt in das Gehäuse integriert. Das Gerät ist für eine Bemessungssteuerspeisespannung von 19,2 bis 28,8 V DC ausgelegt.
Kontaktqualität und Leistung
Die Schaltkontakte sind als Einfachkontakte aus Silber-Nickel mit einer Nickelbeschichtung ausgeführt. Bei einer Betriebsspannung von bis zu 250 V ermöglicht das Modul einen Nennstrom von 8 A. Die Schutzart IP20 unterstreicht die Eignung für den Einsatz in geschützten industriellen Umgebungen.
Das Gerät überzeugt durch seine kompakte Bauform und die robuste Kontakttechnik. Mit einer Schaltleistung von 8 A bei 250 V und der flexiblen Ansteuerung im Bereich von 19,2 bis 28,8 V DC bietet der Relaiskoppler eine präzise Lösung für anspruchsvolle Steuerungsaufgaben. Die Kombination aus Federzuganschluss, integrierter LED-Anzeige und zwei Wechslern sorgt für eine einfache Inbetriebnahme und einen stabilen Betrieb.
Technische Daten
- Anzahl Wechsler: 2
- Nennstrom: 8 A
- Betriebsspannung: 250 V
- Bemessungssteuerspeisespannung DC: 19,2 - 28,8 V
- Anschlussart: Federzuganschluss
- Breite: 12,8 mm
- Höhe: 90,5 mm
- Tiefe: 87,8 mm
- Schutzart: IP20
- Kontaktwerkstoff: Silber-Nickel (AgNi)
Technische Daten
| Hersteller | Weidmüller |
| Antrieb, Polung | gepolt |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 2 |
| Anzahl der Kontakte als Öffner | 0 |
| Art des Schaltkontaktes | Einfachkontakt |
| Artikelnummer | WEIDMUELLER-1123610000 |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Bemessungssteuerspeisespannung DC | 19,2 - 28,8 |
| Betriebsspannung AC 50 Hz | 250 |
| Betriebsspannung AC 60 Hz | 250 |
| Betriebsspannung DC | 250 |
| Breite | 12,8 |
| EAN-13 | 4032248905959 |
| Gewicht | 0,575 kg |
| Höhe | 90,5 |
| Komplettgerät mit Sockel | Ja |
| Mit abnehmbaren Klemmen | Nein |
| Mit LED-Anzeige | Ja |
| Mit zwangsgeführten Kontakten | Nein |
| Nennstrom | 8 |
| Schaltverhalten des Antriebs | monostabil |
| Schutzart (IP) | IP20 |
| Spannungsart der Betriebsspannung | DC |
| Spannungsart zur Betätigung | AC |
| Tiefe | 87,8 |
| Werkstoff der Kontaktbeschichtung | Nickel |
| Werkstoff des Kontaktes | Silber-Nickel (AgNi) |
| WEEE-Nr. | 73937473 |
