Beschreibung

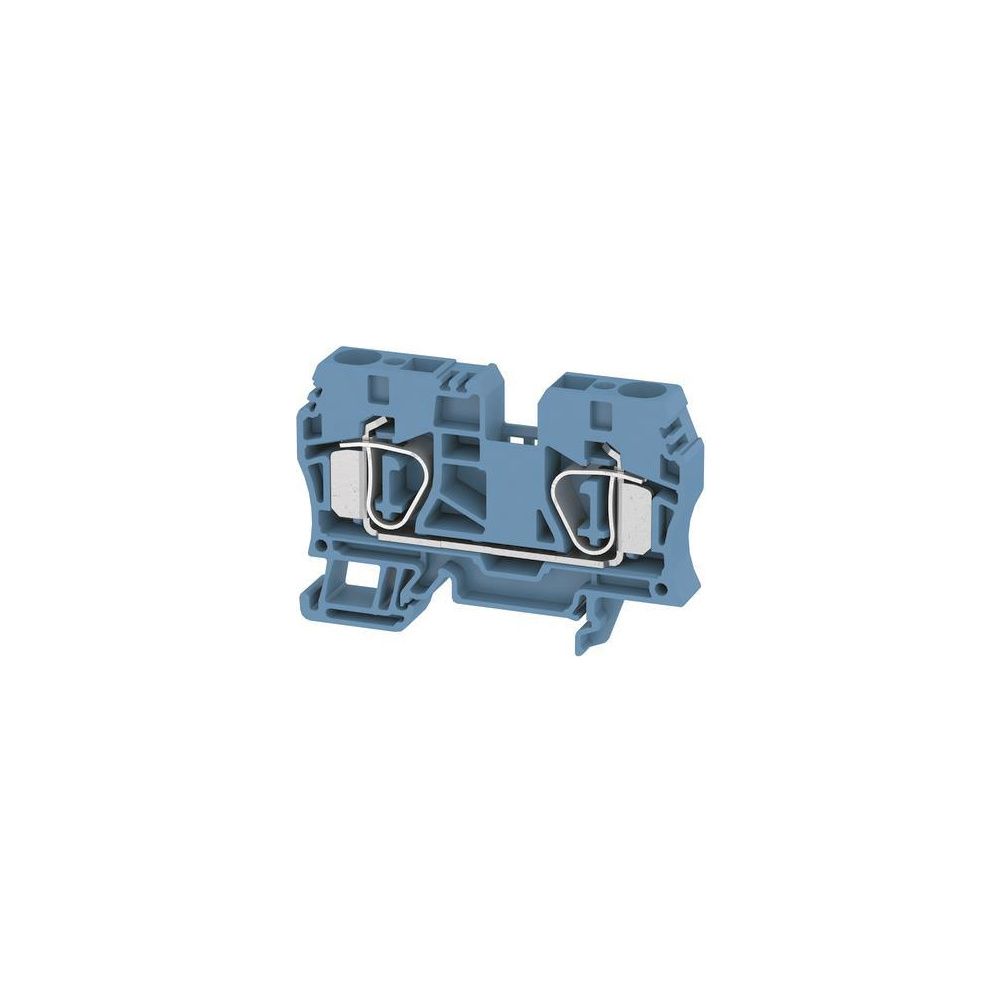

Weidmüller Durchgangsklemme ZDU 10 BL, 57 A 1.000 V 10x73,5x49,5mm, Thermoplast, Blau
Die blaue Durchgangsklemme von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung mittels effizientem Zugfederanschluss. Sie ist für den Einsatz auf Hutschienen des Typs TH35 konzipiert und eignet sich für Kupferleiter in einem breiten Querschnittsbereich. Dank ihrer robusten Bauweise und der Eignung für explosionsgefährdete Bereiche nach Ex e ist sie vielseitig in der industriellen Installationstechnik einsetzbar.
Robuste Anschlusstechnik
Die einetagige Reihenklemme verfügt über zwei Klemmstellen und ist aus hochwertigem, thermoplastischem Isolierstoff gefertigt, der die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Die Konstruktion ist für einen Bemessungsstrom von 57 A sowie eine Bemessungsspannung von 1000 V ausgelegt. Mit einem Betriebstemperaturbereich von -50 bis 120 °C hält das Bauteil auch anspruchsvollen Umgebungsbedingungen stand.
Technische Daten
- Anschlussart: Zugfederanschluss
- Bemessungsstrom: 57 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt eindrähtig: 1,31 - 16 mm²
- Leiterquerschnitt feindrähtig: 1,31 - 10 mm²
- Montageart: Hutschiene TH35
- Breite: 10 mm
- Höhe: 73,5 mm
- Tiefe: 49,5 mm
- Explosionsschutz: Ja (Ex e)
Diese Durchgangsklemme überzeugt durch ihre hohe Belastbarkeit und Flexibilität bei der Leiteraufnahme. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 57 A bietet sie eine sichere Lösung für anspruchsvolle Verdrahtungsaufgaben. Die kompakte Breite von 10 mm und die einfache Montage auf der Hutschiene TH35 erleichtern die Installation in Schaltschränken und Verteilungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,31 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,31 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,31 - 10 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,31 - 16 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1746760000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 57 |
| Betriebstemperatur | -50 - 120 |
| Breite | 10 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190996727 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,686 kg |
| Höhe | 73,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 49,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
