Beschreibung

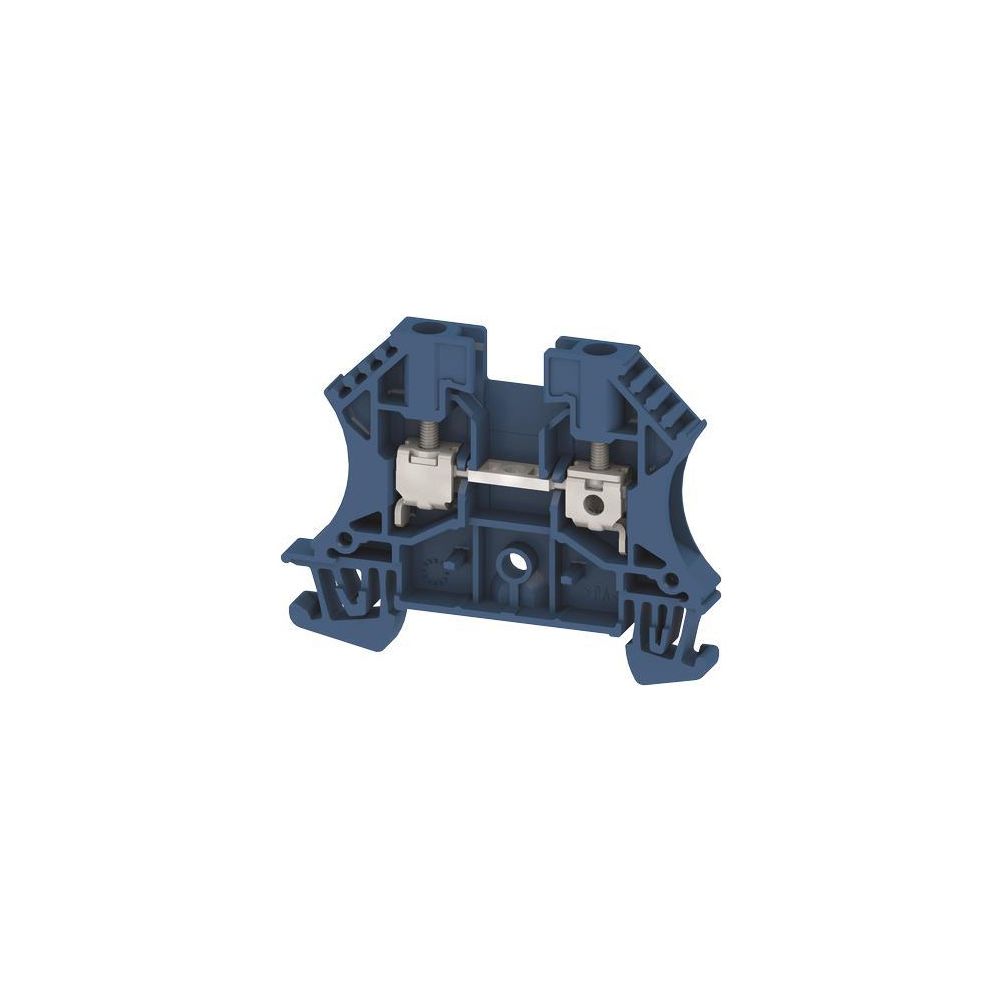

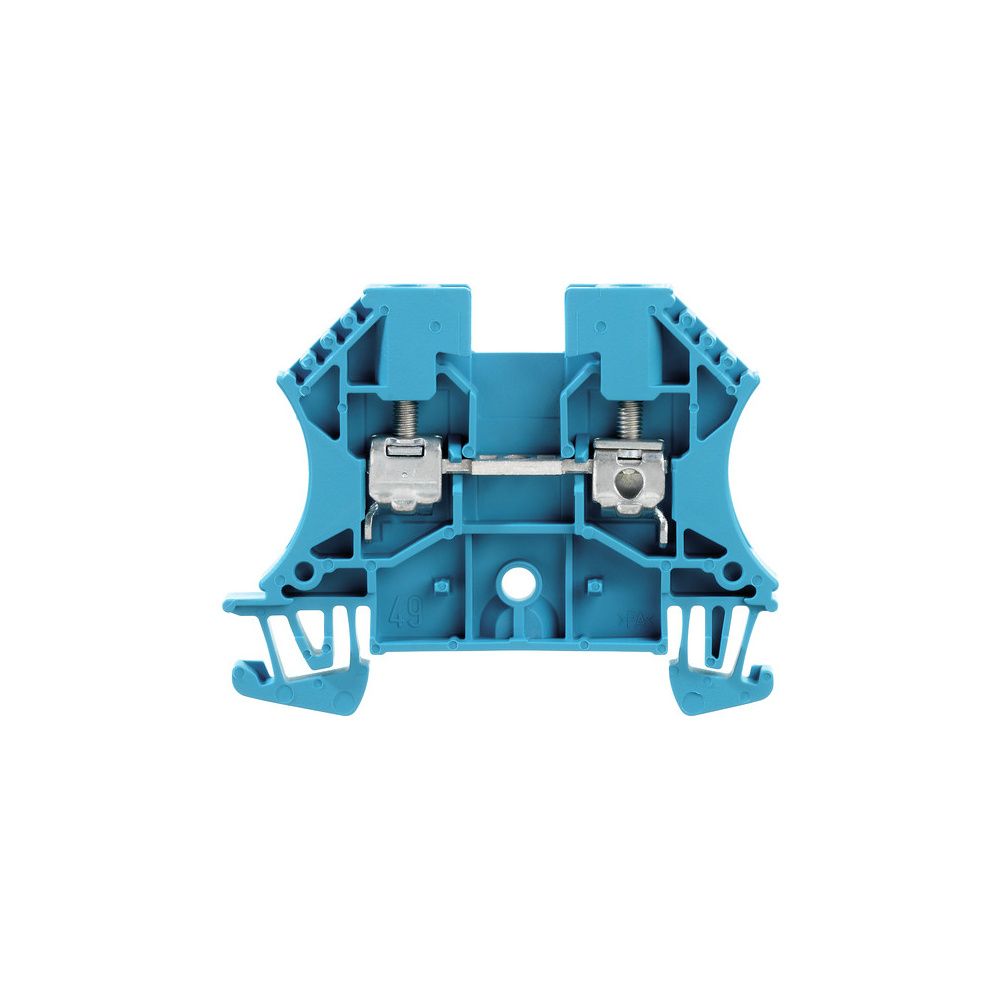

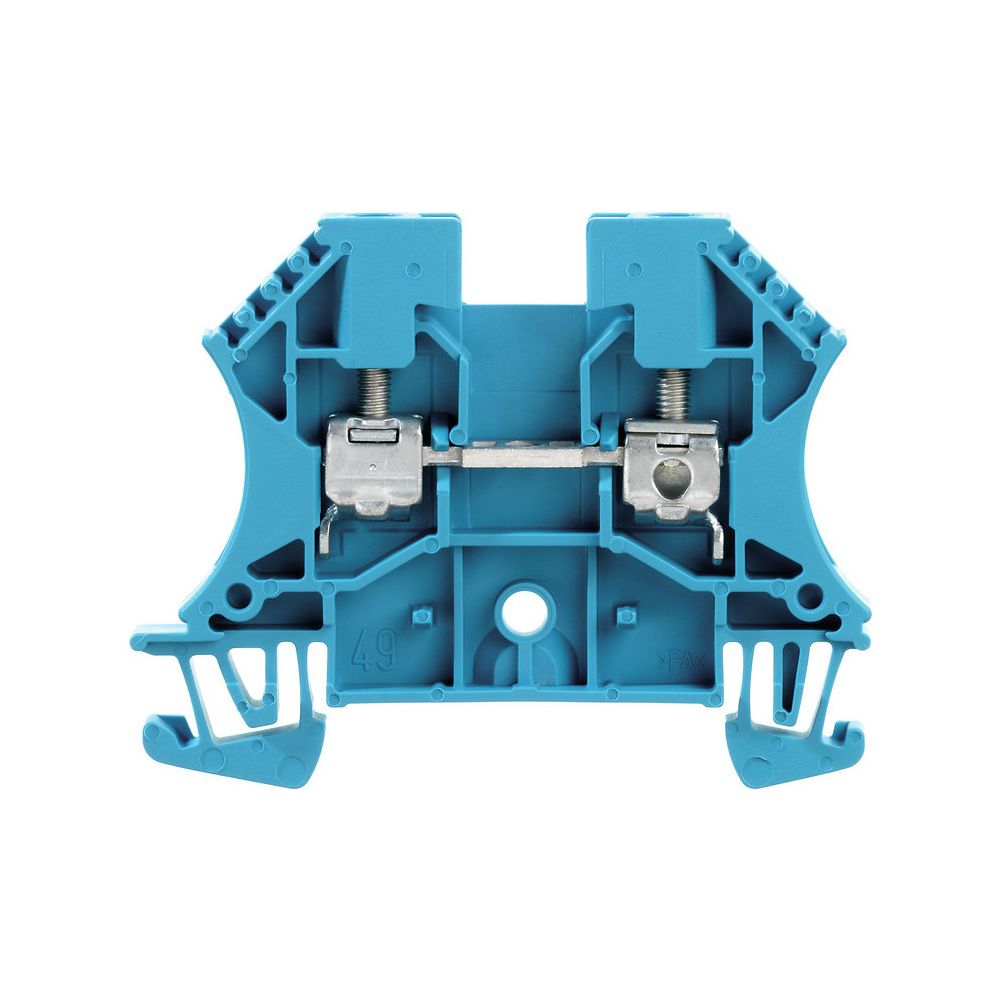

Weidmüller Durchgangsklemme WDU 4 BL, 4mm2, 800V, 32A, 6,1x60x46,5mm, Thermoplast, Blau
Die blaue Durchgangsklemme mit bewährtem Schraubanschluss ermöglicht eine sichere Verbindung von Kupferleitern in industriellen Anwendungen. Das einetagige Bauteil ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und zeichnet sich durch eine hohe thermische Belastbarkeit sowie eine Eignung für explosionsgeschützte Bereiche aus.
Robuste Anschlusstechnik
Die Klemme ist aus hochwertigem Thermoplast gefertigt, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Durch die Verwendung von gehärtetem Stahl für mechanische Anforderungen und verzinntem Kupfer für die elektrische Leitfähigkeit wird eine dauerhafte Kontaktqualität sichergestellt. Das Design mit zwei Klemmstellen pro Etage bietet Flexibilität bei der Verdrahtung von Leitern mit Querschnitten von 0,13 bis 6 mm².
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 32 A
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 0,13 - 6 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 bis 130 °C
- Breite: 6,1 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Explosionsgeschützt: Ja
Die kompakte Reihenklemme überzeugt durch ihre Zuverlässigkeit bei einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 32 A. Dank des weiten Betriebstemperaturbereichs von -60 bis 130 °C und der Eignung für Ex-e-Anwendungen ist sie vielseitig in anspruchsvollen Umgebungen einsetzbar. Die präzise gefertigte Konstruktion unterstützt eine effiziente und sichere Installation auf der Hutschiene.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 6 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020180000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 32 |
| Betriebstemperatur | -60 - 130 |
| Breite | 6,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190185237 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,021 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
