Beschreibung

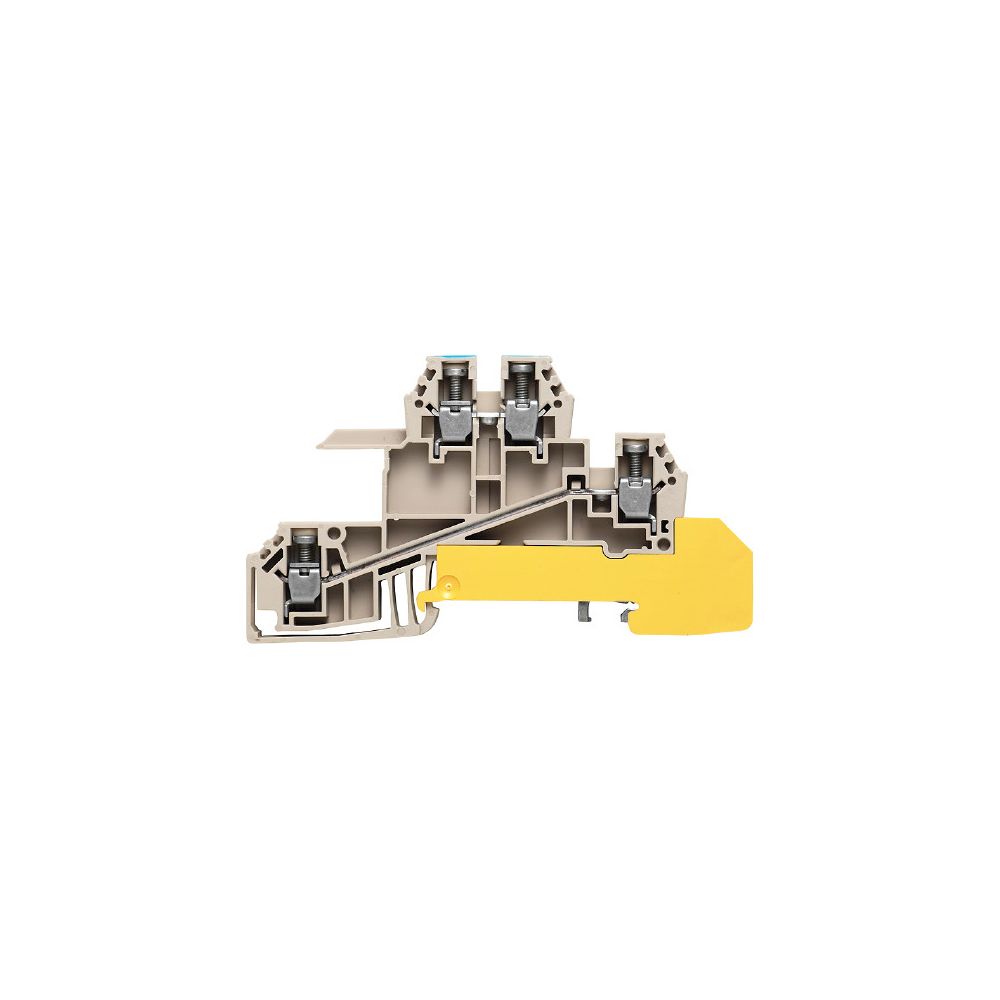

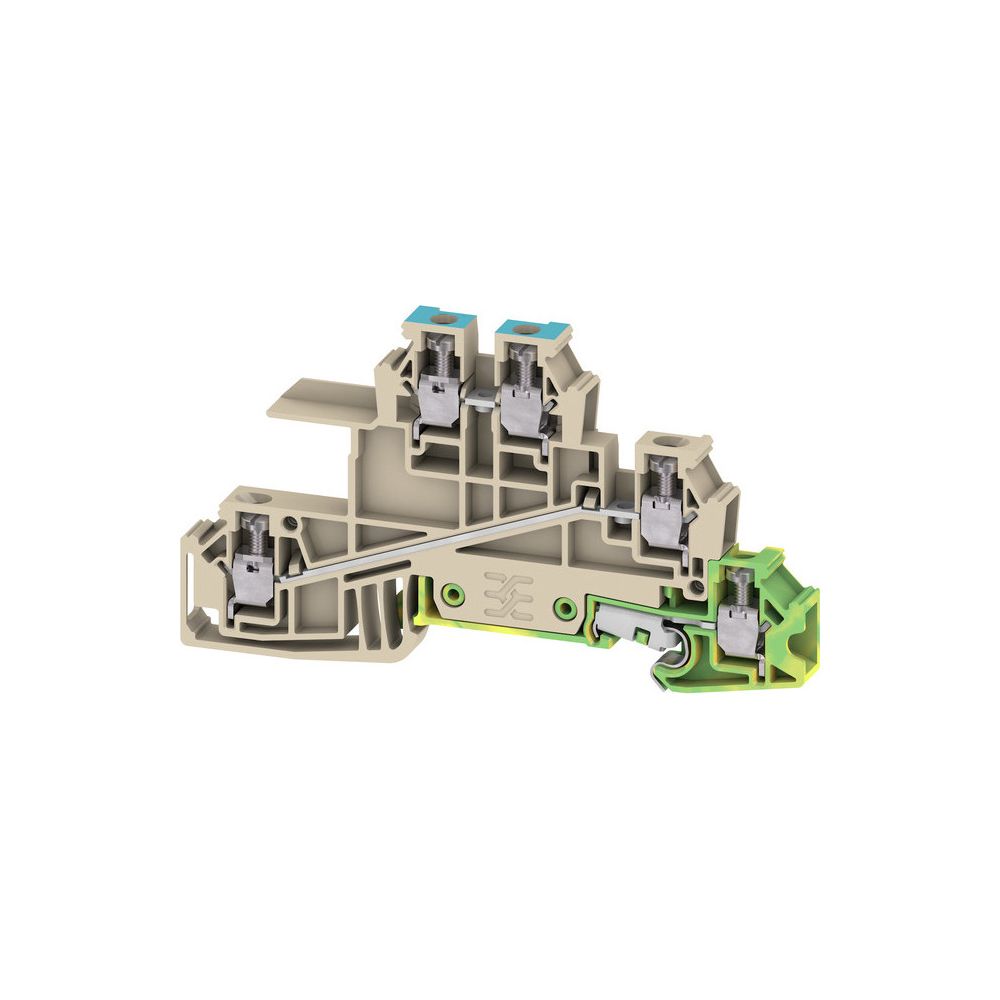

Weidmüller Verteiler-Reihenklemme WDL 2.5/S/N/L/PE, 400 V, 24 A, Thermoplast, Beige
Die Weidmüller Verteiler-Reihenklemme WDL 2.5/S/N/L/PE ermöglicht eine effiziente Verdrahtung auf der 10x3 mm N-Schiene. Diese Dreileiter-Klemme ist für eine Bemessungsspannung von 400 V sowie einen Bemessungsstrom von 24 A ausgelegt und bietet durch die integrierte PE- sowie N-Funktion hohe Flexibilität in der Elektroinstallation.
Robuste Konstruktion
Die Klemme besteht aus einem Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht. Die Kombination aus gehärtetem Stahl für mechanische Stabilität und verzinntem Kupfer sorgt für eine zuverlässige Leitfähigkeit. Das Bauteil ist für einen Temperaturbereich von -50 °C bis 120 °C konzipiert und für die Montage auf einer Hutschiene TH35 vorgesehen.
Vielseitige Anschlussmöglichkeiten
Das System unterstützt Leiterquerschnitte von 0,13 mm² bis 4 mm², abhängig von der Leiterart und der Verwendung von Aderendhülsen. Mit einer Baubreite von 6,1 mm eignet sich die Klemme für platzsparende Verteileraufbauten. Für den ordnungsgemäßen Abschluss ist eine Abschlussplatte erforderlich.
Die Verteiler-Reihenklemme überzeugt durch ihre Materialwahl und Flexibilität bei der Leiteranbindung. Mit einer Bemessungsspannung von 400 V und einem Bemessungsstrom von 24 A bietet sie eine Lösung für komplexe Applikationen. Die Montage auf der Hutschiene TH35 sowie die integrierten Funktionen für PE und N erleichtern die Installation in professionellen Verteilungen.
Technische Daten
- Bemessungsspannung: 400 V
- Bemessungsstrom In: 24 A
- Anzahl der Potentiale: 3
- Montageart: Hutschiene TH35
- Breite: 6,1 mm
- Höhe: 84,5 mm
- Tiefe: 48 mm
- Betriebstemperatur: -50 - 120 °C
- Werkstoff des Isolierkörpers: Thermoplast
- Brennbarkeitsklasse: V0
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 4 |
| Anzahl der Potentiale | 3 |
| Artikelnummer | WEIDMUELLER-1030700000 |
| Bemessungsspannung | 400 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -50 - 120 |
| Breite | 6,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190184452 |
| Gewicht | 0,933 kg |
| Grundfarbe | beige |
| Höhe | 84,5 |
| Mit PE-Funktion | Ja |
| Montageart | Hutschiene TH35 |
| N-Funktion möglich | Ja |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 48 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
