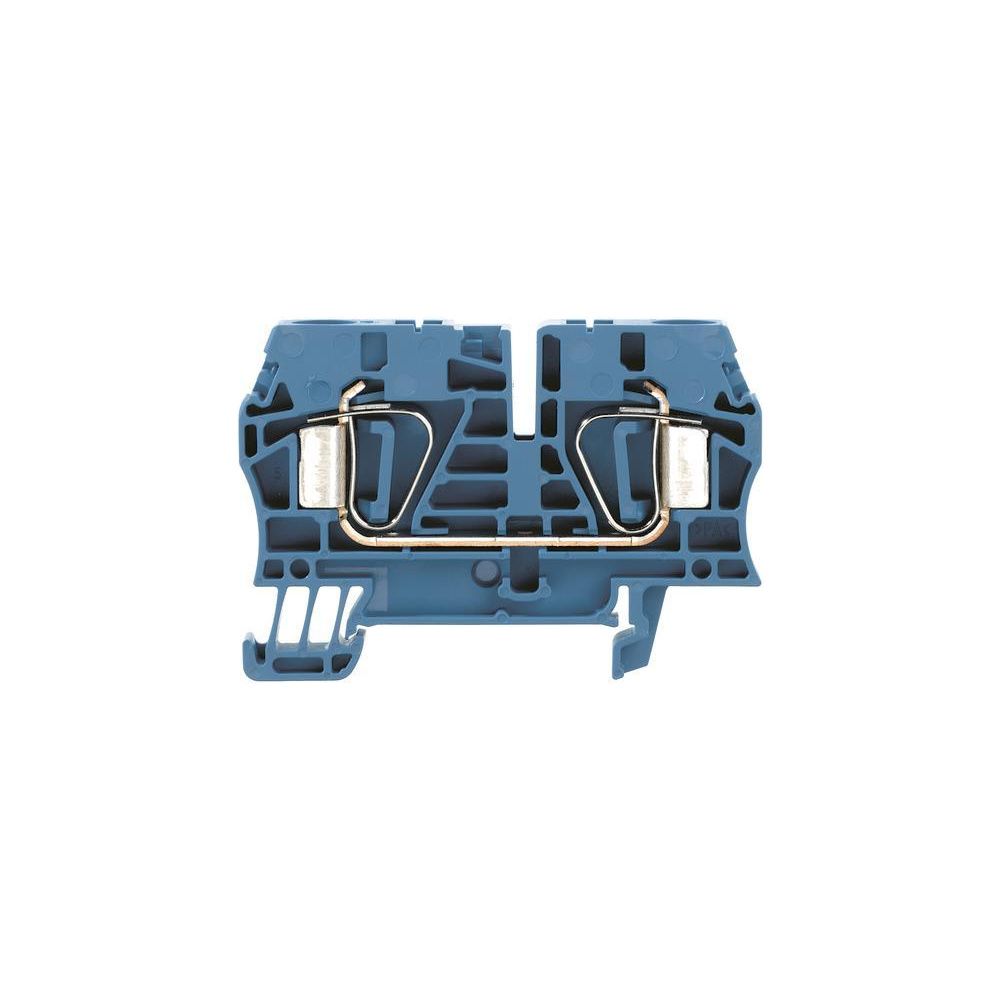

Weidmüller Durchgangsklemme ZDU 6, 8,1x65x45mm, 800V, 41A, Blau
Diese blaue Durchgangsklemme mit Federzuganschluss ermöglicht eine sichere Verbindung von Kupferleitern in industriellen Schaltanlagen. Das einetagige Bauteil ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Zuverlässige Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 41 A ist das Bauteil für anspruchsvolle elektrische Anwendungen konzipiert. Die kompakte Bauweise mit einer Breite von 8,1 mm spart Platz auf der Tragschiene. Für den ordnungsgemäßen Abschluss ist eine separate Abschlussplatte erforderlich.
Technische Daten
- Bemessungsstrom: 41 A
- Bemessungsspannung: 800 V
- Anschlussart: Federzuganschluss
- Leiterquerschnitt eindrähtig: 0,22 - 10 mm²
- Leiterquerschnitt feindrähtig: 0,22 - 6 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -50 - 120 °C
- Breite: 8,1 mm
- Höhe: 65 mm
- Tiefe: 45 mm
Die Durchgangsklemme überzeugt durch ihre robuste Ausführung und hohe thermische Belastbarkeit in einem Bereich von -50 bis 120 °C. Durch den Federzuganschluss wird eine vibrationssichere Kontaktierung der Leiter sichergestellt. Mit einer Bemessungsspannung von 800 V und einem Bemessungsstrom von 41 A eignet sich das Bauteil ideal für den professionellen Einsatz in der Schaltschranktechnik.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,22 - 10 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,22 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,22 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,22 - 6 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1608630000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 41 |
| Betriebstemperatur | -50 - 120 |
| Breite | 8,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4008190259259 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,9 kg |
| Höhe | 65 |
| Montageart | Hutschiene TH35 |
| Tiefe | 45 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
