Beschreibung

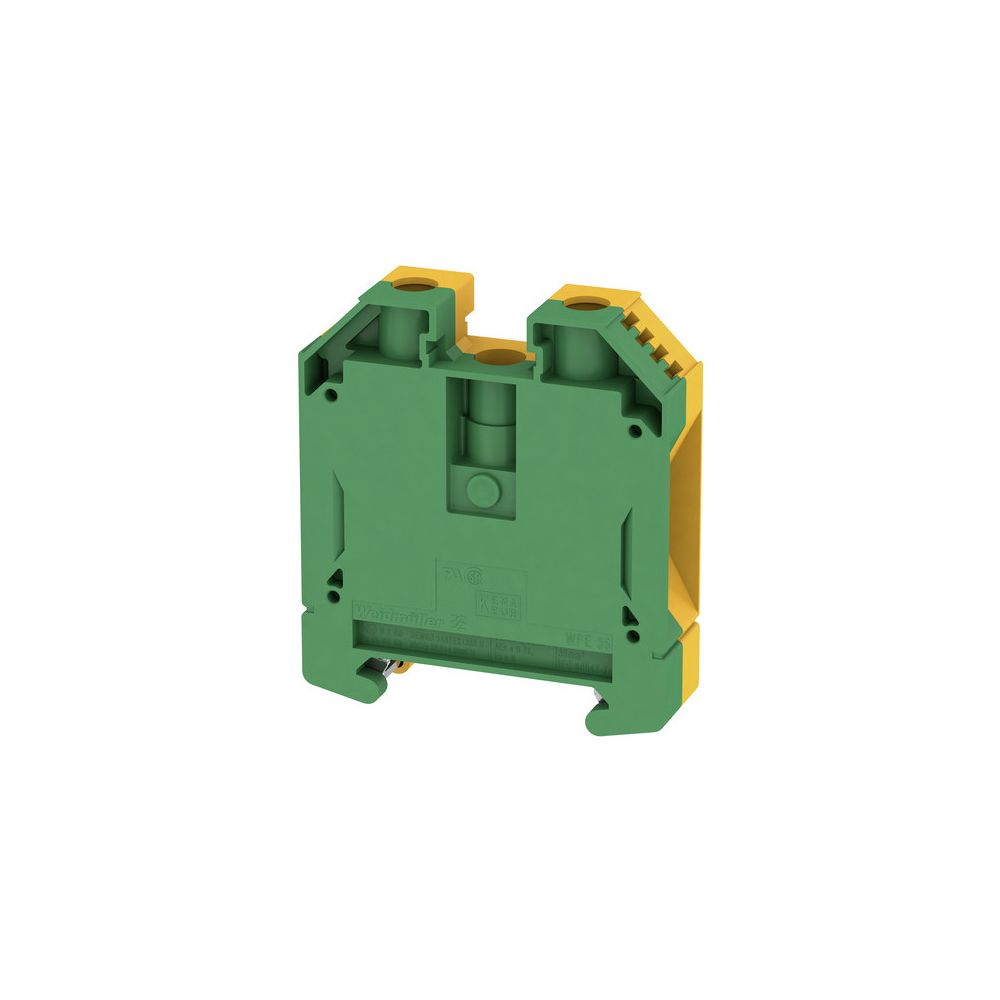

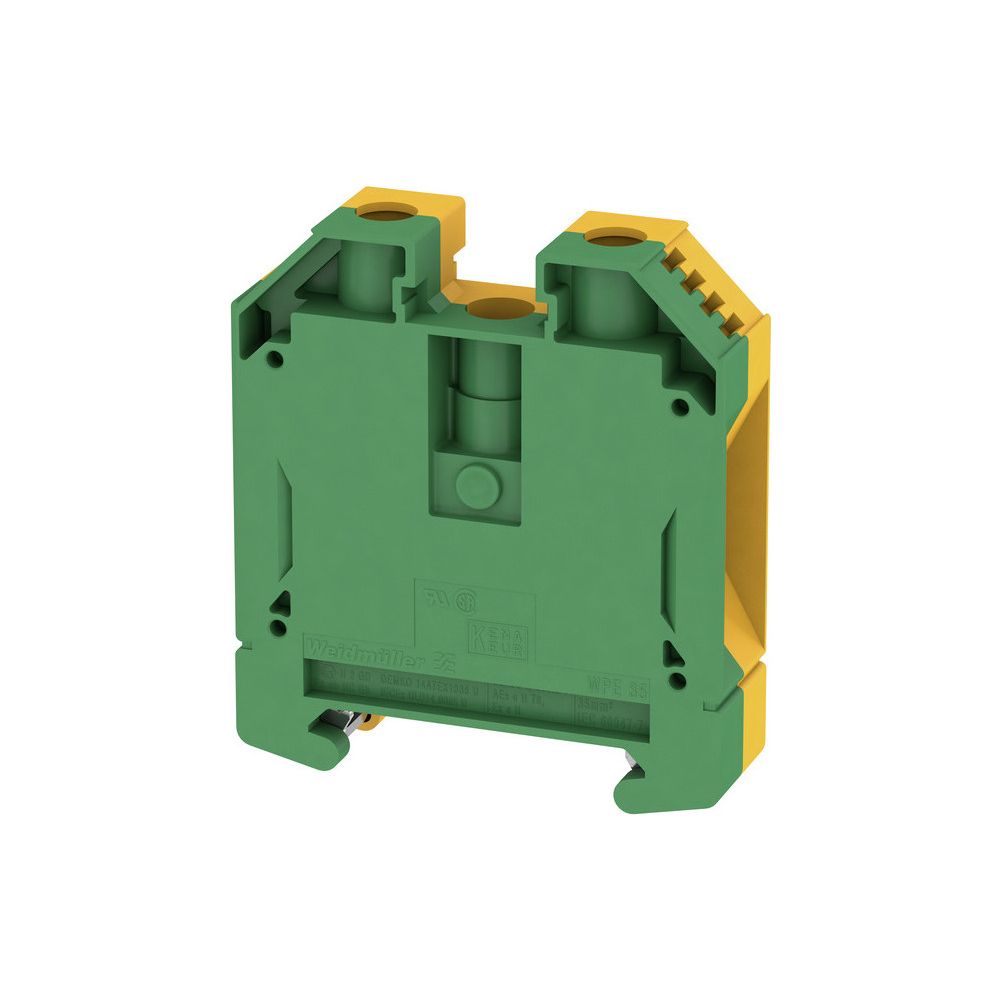

Weidmüller Erdungsklemme W-Reihe WPE 35, 35mm2, Thermoplast, grün/gelb
Die Erdungsklemme der W-Reihe von Weidmüller ermöglicht eine sichere Schutzleiterverbindung mittels bewährtem Schraubanschluss. Die einetagige Klemme ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und unterstützt die PEN-Funktion. Dank des robusten Thermoplast-Gehäuses eignet sich das Bauteil für anspruchsvolle industrielle Anwendungen.
Robuste Anschlusstechnik
Die Schutzleiter-Reihenklemme bietet eine hohe Flexibilität bei der Leiteraufnahme. Sie nimmt eindrähtige und mehrdrähtige Leiter mit Querschnitten von 2,5 bis 50 mm² sowie feindrähtige Leiter von 2,5 bis 35 mm² sicher auf. Mit zwei Klemmstellen pro Etage und einer Baubreite von 16 mm ermöglicht sie eine kompakte Installation. Der Isolierkörper erfüllt die Anforderungen der Brennbarkeitsklasse V0 nach UL 94 und ist für einen Betriebstemperaturbereich von -60 bis 130 °C ausgelegt.
Technische Daten
- Anschlussart: Schraubanschluss
- Leiterquerschnitt eindrähtig: 2,5 - 50 mm²
- Leiterquerschnitt feindrähtig: 2,5 - 35 mm²
- Montageart: Hutschiene TH35
- Breite: 16 mm
- Höhe: 56 mm
- Tiefe: 62,5 mm
- Betriebstemperatur: -60 bis 130 °C
- Brennbarkeitsklasse: V0
Diese Schutzleiterklemme überzeugt durch mechanische Stabilität und vielseitige Anschlussmöglichkeiten für Leiterquerschnitte bis zu 50 mm². Durch die Eignung für die PEN-Funktion und die einfache Montage auf der Hutschiene TH35 stellt sie eine effiziente Komponente für den Schaltschrankbau dar. Die hochwertige Verarbeitung des Thermoplast-Materials sorgt für Sicherheit in einem weiten Temperaturspektrum von -60 bis 130 °C.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 2,5 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 2,5 - 35 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 2,5 - 50 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1010500000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60 - 130 |
| Breite | 16 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190112806 |
| Etagen | 1 |
| Farbe | grün/gelb |
| Gewicht | 1,972 kg |
| Höhe | 56 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Ja |
| PEN-Funktion möglich | Ja |
| QS Aderendhülse | 2,5 |
| QS eindrähtig | 2,5 |
| QS mehrdrähtig | 2,5 |
| Tiefe | 62,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
