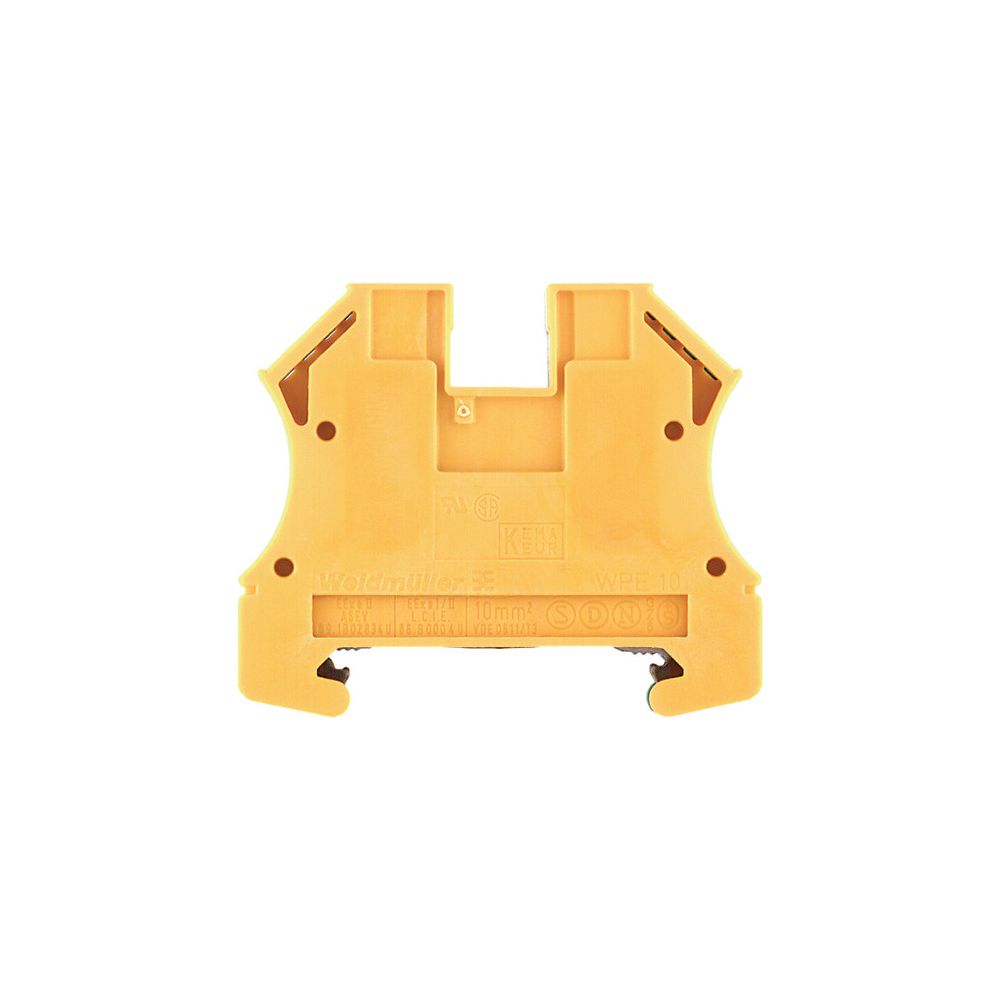

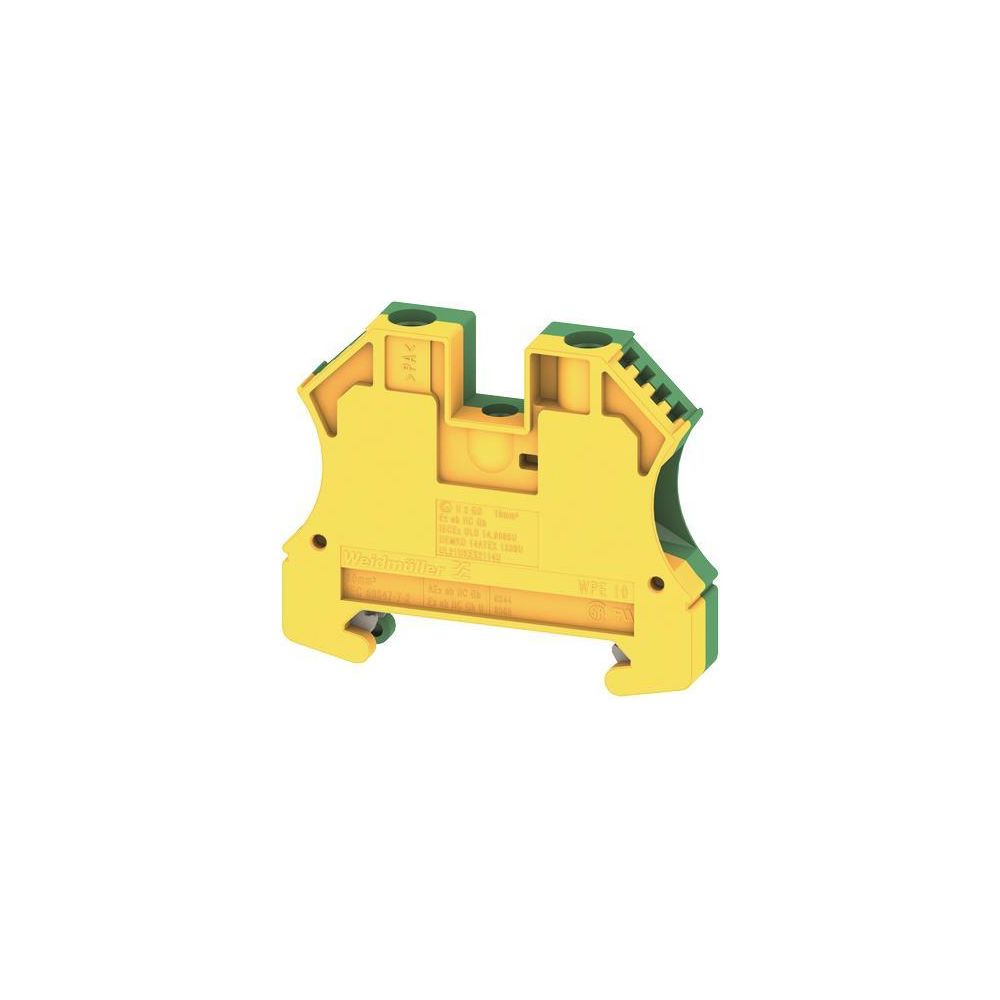

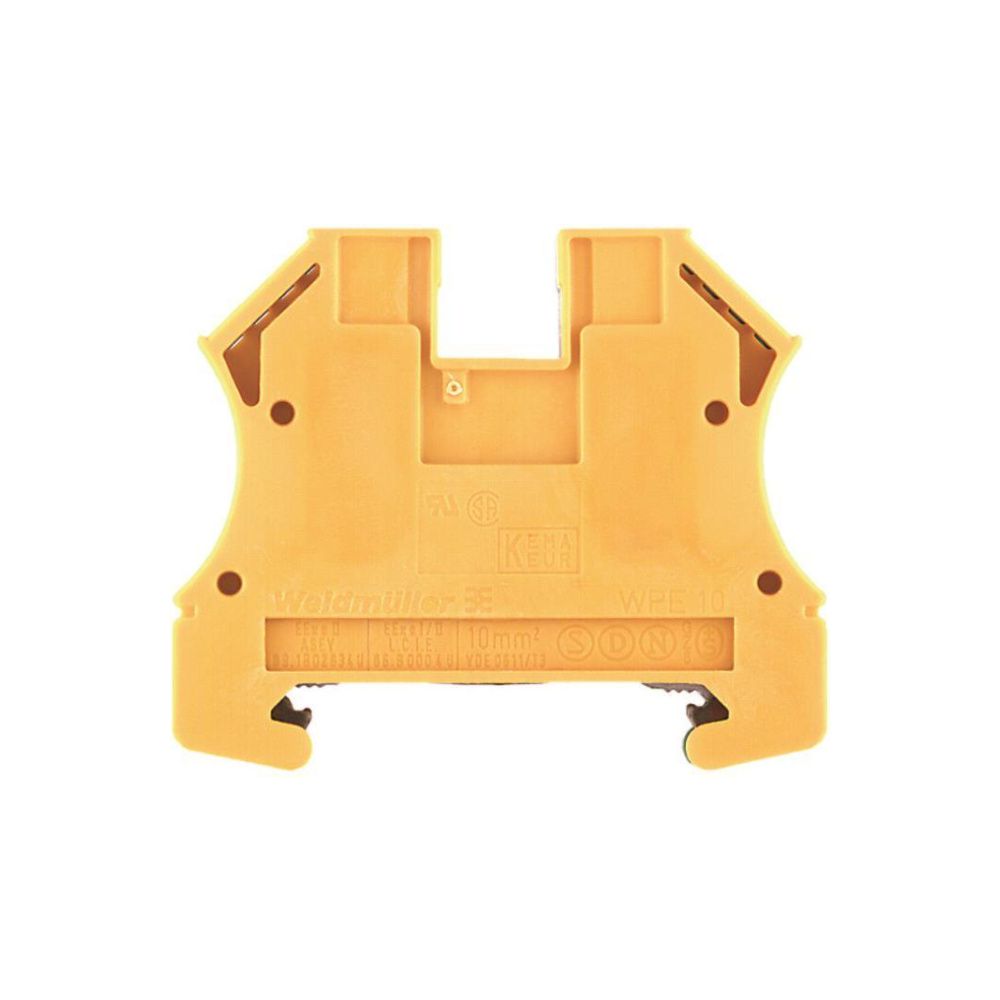

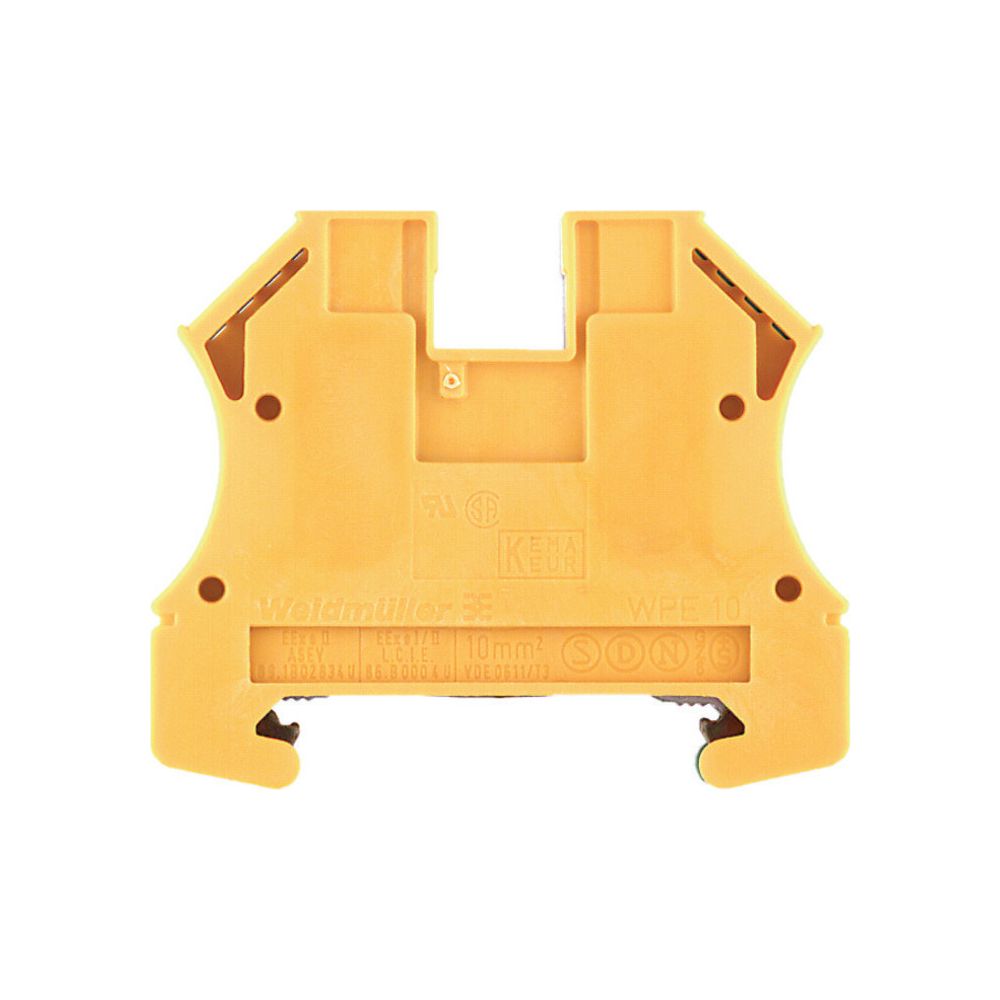

Weidmüller Erdungsklemme WPE 10, 1,5-16mm2, Thermoplast, grün/gelb
Die Schutzleiter-Reihenklemme der W-Reihe von Weidmüller bietet eine zuverlässige Lösung für die Erdung in elektrischen Anlagen. Mit ihrem robusten Schraubanschluss und der patentierten Zugbügeltechnologie ermöglicht sie eine sichere Kontaktierung für Leiterquerschnitte von 1,5 bis 16 mm². Die einetagige Klemme ist für die Montage auf Hutschienen des Typs TH35 ausgelegt und zeichnet sich durch ihre hohe thermische Belastbarkeit aus.
Zuverlässige Anschlusstechnik
Das bewährte Schraubanschlusssystem sorgt für eine dauerhaft stabile Verbindung. Die Klemme verfügt über zwei Klemmstellen pro Etage und erlaubt gemäß UL1059 den Anschluss von zwei Leitern gleichen Querschnitts in einer Klemmstelle. Der Isolierkörper besteht aus hochwertigem Thermoplast, das der Brennbarkeitsklasse V0 nach UL94 entspricht, und gewährleistet somit einen sicheren Betrieb in einem Temperaturbereich von -60 bis 130 °C.
Technische Daten
- Anschlussart: Schraubanschluss
- Leiterquerschnitt: 1,5 - 16 mm²
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
- Montageart: Hutschiene TH35
- Breite: 9,9 mm
- Höhe: 56 mm
- Tiefe: 46,5 mm
- Betriebstemperatur: -60 bis 130 °C
- Brennbarkeitsklasse: V0
Diese Erdungsklemme überzeugt durch ihre robuste Bauweise und hohe Funktionalität. Dank des weiten Anschlussbereichs von 1,5 bis 16 mm² und der bewährten Zugbügeltechnologie stellt sie eine verlässliche Komponente für anspruchsvolle Elektroinstallationen dar. Die grün-gelbe Farbgebung entspricht den gängigen Standards für Schutzleiter, während die kompakte Breite von 9,9 mm eine effiziente Nutzung des Platzes auf der Hutschiene ermöglicht.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5 - 16 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1010300000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Betriebstemperatur | -60 - 130 |
| Breite | 9,9 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190031251 |
| Etagen | 1 |
| Farbe | grün/gelb |
| Gewicht | 1,53 kg |
| Höhe | 56 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| PEN-Funktion | Nein |
| PEN-Funktion möglich | Nein |
| QS Aderendhülse | 1,5 |
| QS eindrähtig | 1,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
