Beschreibung

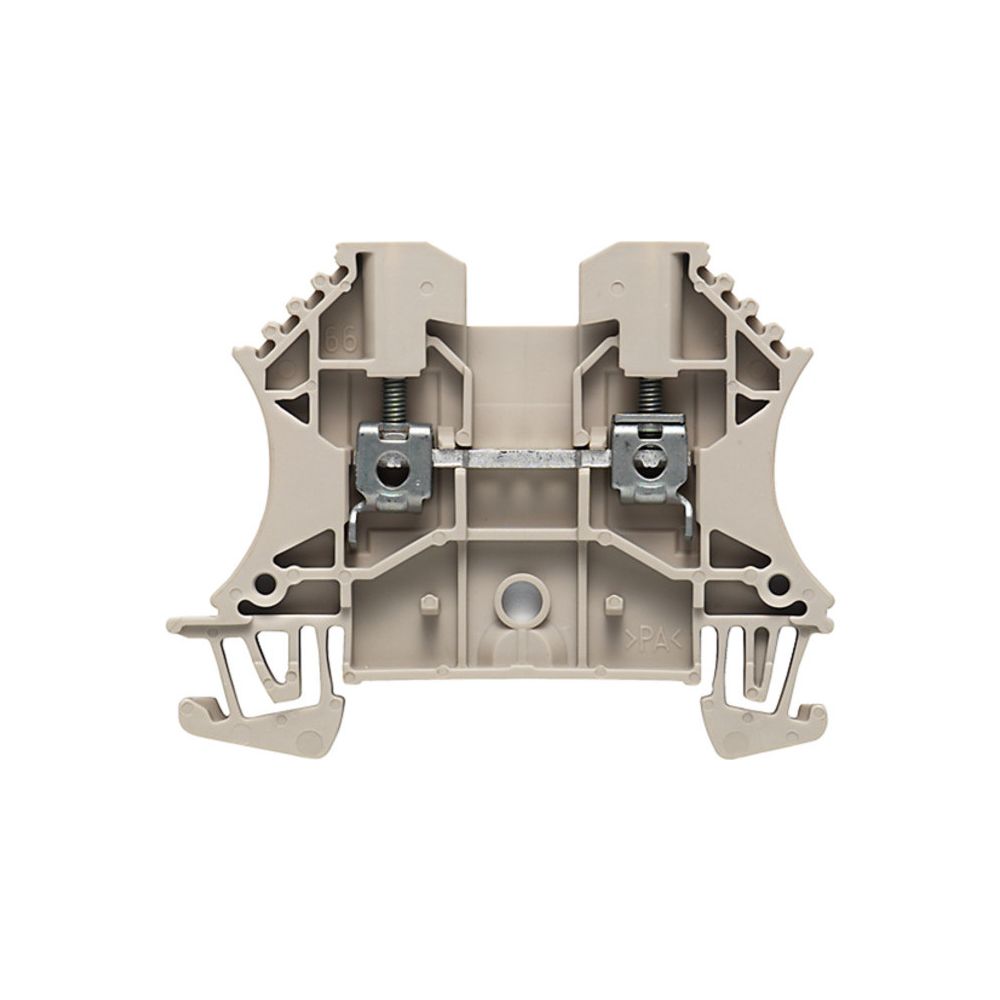

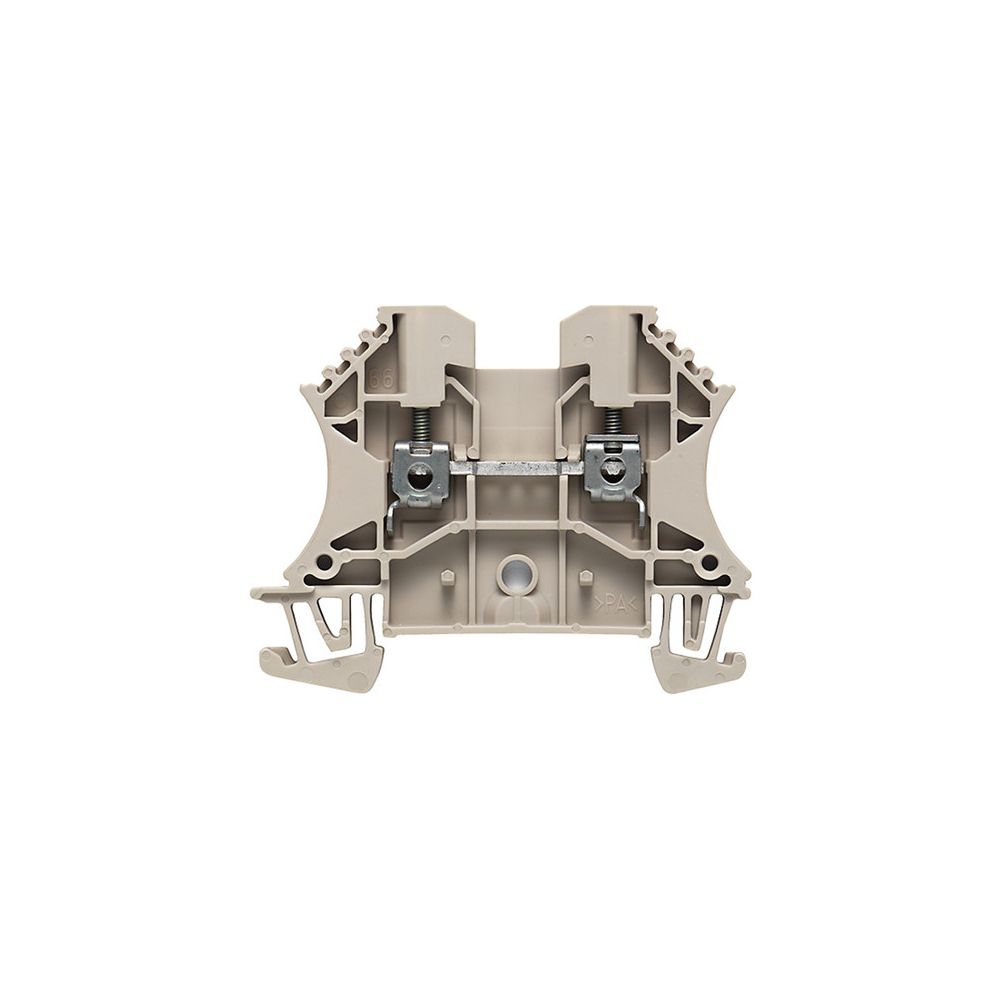

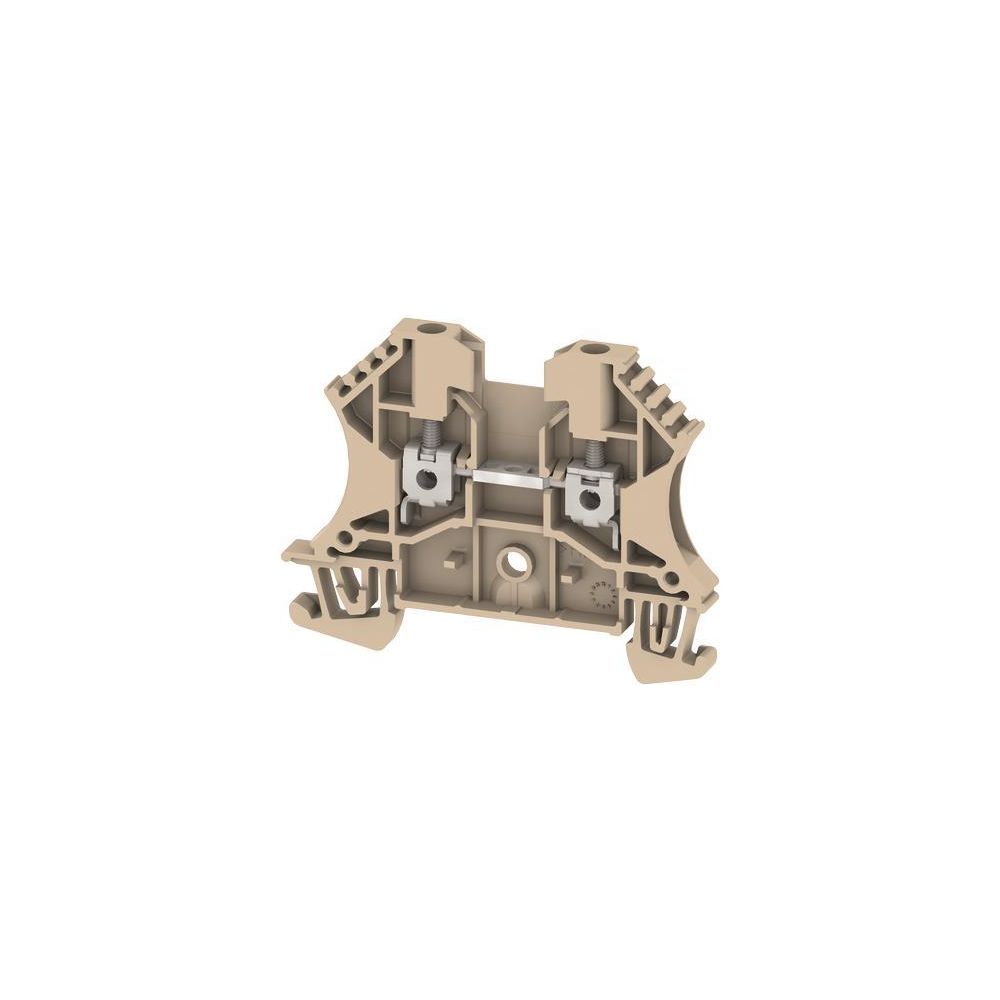

Weidmüller Durchgangsklemme WDU 2.5, 800V 24A, Thermoplast, Beige, 1020000000
Diese einetagige Durchgangsklemme der W-Serie ermöglicht eine zuverlässige elektrische Verbindung mittels bewährtem Schraubanschluss. Die Komponente ist für die Montage auf Hutschienen des Typs TH35 konzipiert und eignet sich für den Einsatz in anspruchsvollen industriellen Applikationen.
Robuste Konstruktion und Materialwahl
Der Isolierkörper besteht aus hochwertigem Thermoplast, das die Brennbarkeitsklasse V0 nach UL94 erfüllt. Für die stromführenden Teile wird verzinntes Kupfer verwendet, welches eine hohe Leitfähigkeit sicherstellt. Die mechanische Stabilität wird durch gehärteten Stahl unterstützt, was eine dauerhafte Kontaktierung der Kupferleiter ermöglicht. Das Bauteil ist für einen Betriebstemperaturbereich von -60 °C bis 130 °C ausgelegt.
Vielseitige Anschlussmöglichkeiten
Die Klemme verfügt über zwei Klemmstellen pro Etage und ist für Leiterquerschnitte von 0,05 mm² bis 4 mm² geeignet. Sie ist für den Einsatz in explosionsgefährdeten Bereichen in der Ausführung Ex e zugelassen. Für den ordnungsgemäßen Abschluss ist eine Abschlussplatte erforderlich.
Die Durchgangsklemme überzeugt durch ihre kompakte Baubreite von 5,1 mm und eine Bemessungsspannung von 800 V. Mit einem Bemessungsstrom von 24 A bietet sie eine leistungsfähige Lösung für die elektrische Installation. Die Kombination aus langlebigen Materialien und der Eignung für diverse Leiterarten macht diese Reihenklemme zu einer flexiblen Komponente für professionelle Schaltschrankaufbauten.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom In: 24 A
- Anschlussart: Schraubanschluss
- Montageart: Hutschiene TH35
- Breite: 5,1 mm
- Höhe: 60 mm
- Tiefe: 46,5 mm
- Betriebstemperatur: -60 bis 130 °C
- Anzahl Etagen: 1
- Klemmstellen je Etage: 2
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,05 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,05 - 4 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,05 - 4 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1020000000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190099633 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,812 kg |
| Höhe | 60 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 46,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
