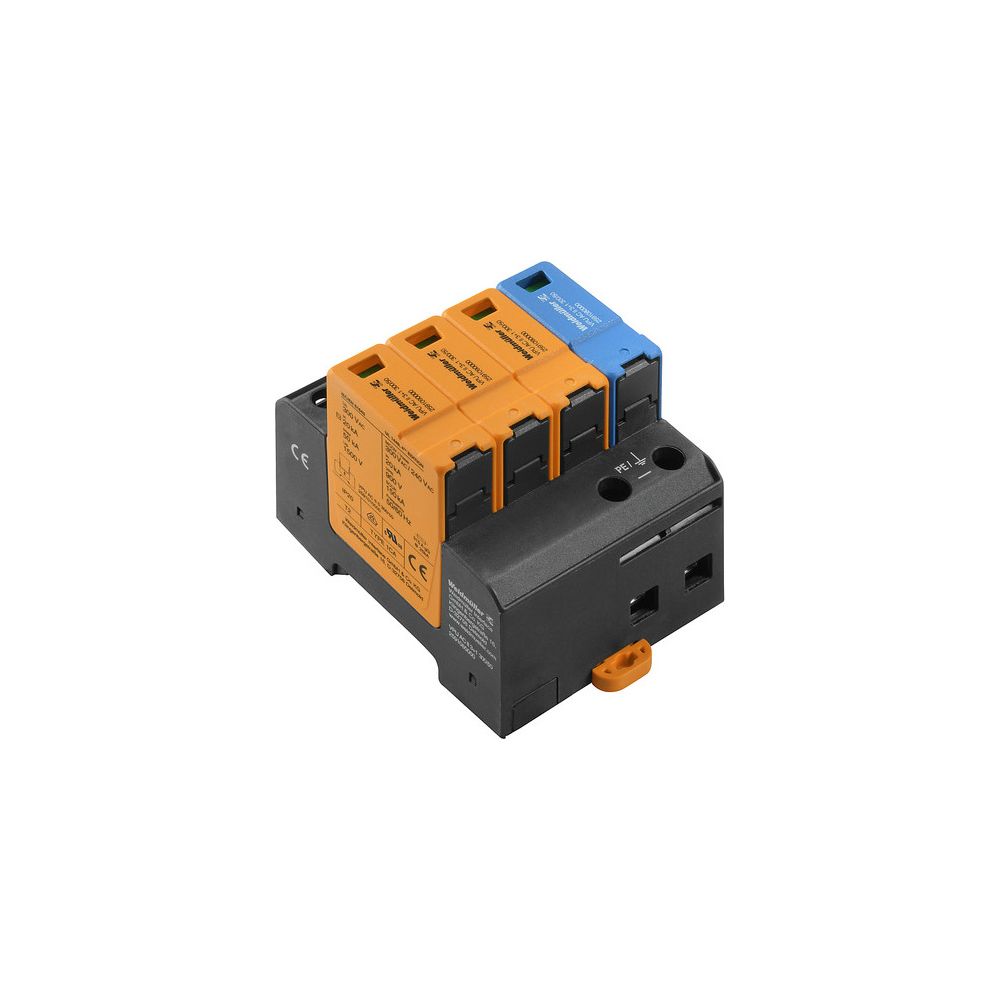

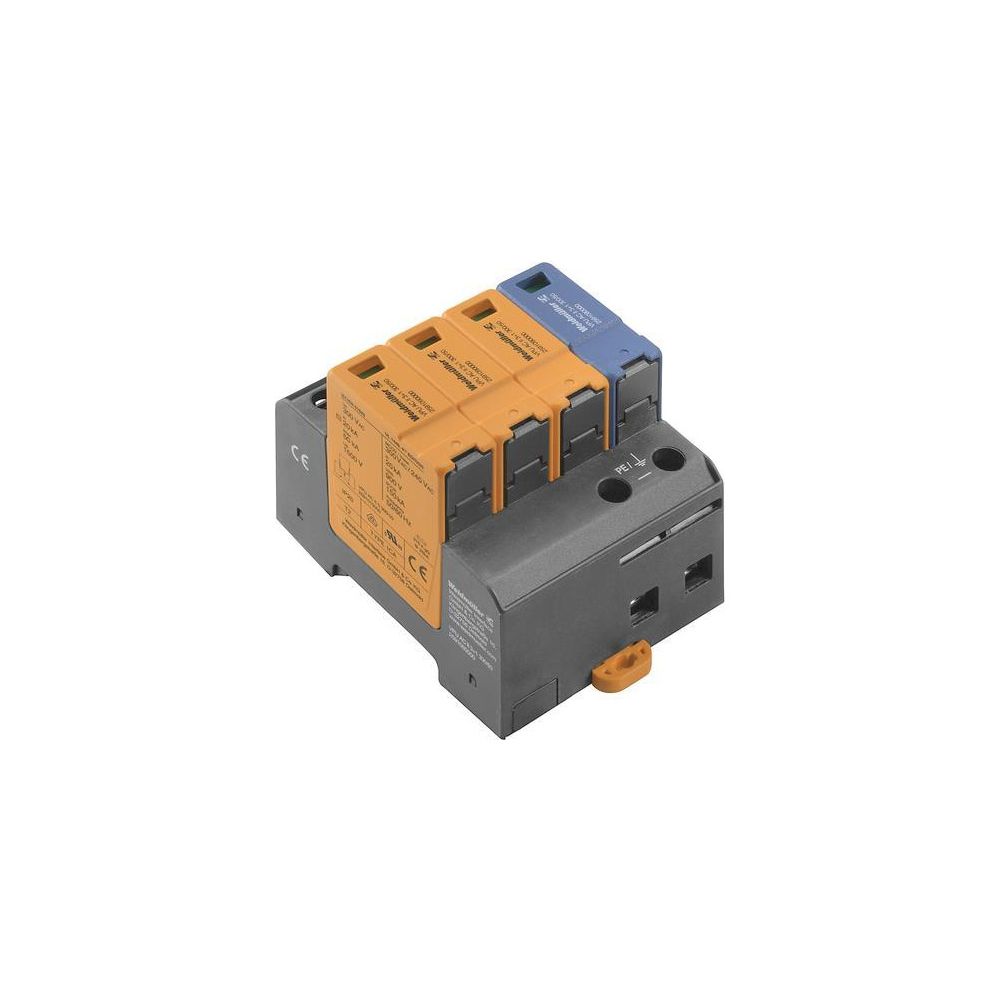

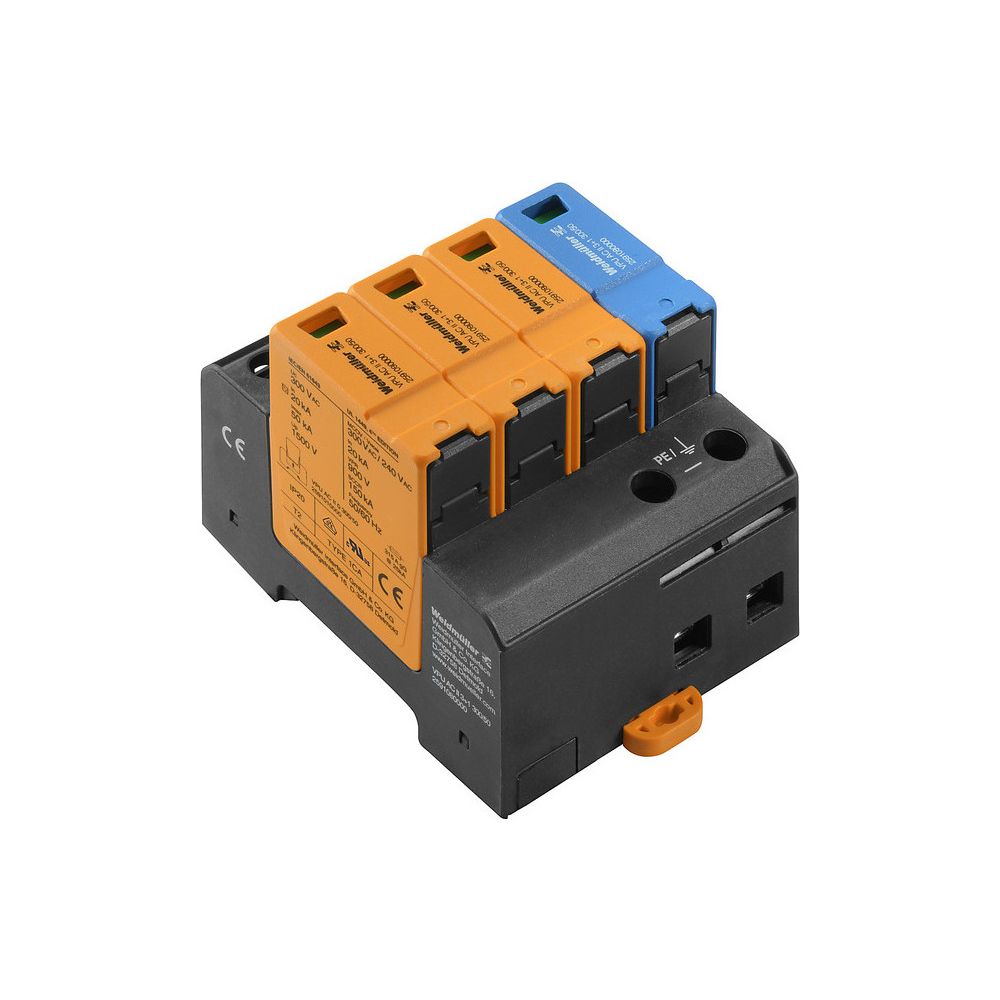

Weidmüller Überspannungsableiter VPU AC II 3+1 300/50, 300V, 20kA, 4 TE, IP20
Der Weidmüller Überspannungsableiter der Serie VPU AC II Typ 2 dient dem Schutz elektrischer Anlagen in der Energietechnik und Stromversorgung. Das Gerät ist für die Installation nahe der Einspeisung konzipiert und eignet sich für den Einsatz in TN-S, TN-C-S, TT sowie IT-Netzformen.
Funktionsweise und Montage
Der Ableiter verfügt über eine optische Signalisierung direkt am Gerät zur Statusüberwachung. Die Montage erfolgt auf einer Hutschiene der Baugröße TH35, wobei das Gerät eine Breite von 4 TE einnimmt. Ein integrierter Kurzschlussschutz erhöht die Betriebssicherheit in der elektrischen Installation.
Technische Daten
- Prüfklasse: Typ 2
- Nennspannung AC: 230 V
- Höchste Dauerspannung AC: 300 V
- Nennableitstoßstrom: 20 kA
- Kurzschlussfestigkeit (Isccr): 50 kA
- Anzahl der Leiter (ohne Erde): 4
- Montageart: Hutschiene TH35
- Baugröße: 4 TE
- Schutzart: IP20
- Max. Leiterquerschnitt starr: 35 mm²
Durch die robuste Auslegung mit einer Kurzschlussfestigkeit von 50 kA und einer höchsten Dauerspannung von 300 V AC bietet dieses Bauteil einen effektiven Schutz für die elektrische Infrastruktur. Die kompakte Bauweise für die Hutschiene sowie die optische Statusanzeige ermöglichen eine unkomplizierte Überwachung und Integration in bestehende Verteilersysteme.
Technische Daten
| Hersteller | Weidmüller |
| Anzahl der Leiter (ohne Erde) | 4 |
| Artikelnummer | WEIDMUELLER-2591080000 |
| Baugröße | 4 TE |
| EAN-13 | 4050118599855 |
| Gewicht | 0,487 kg |
| Höchste Dauerspannung AC | 300 |
| Integrierte Vorsicherung | Nein |
| Integrierter Kurzschlussschutz | Ja |
| Kurzschlussfestigkeit (Isccr) | 50 |
| Leiter (o Erde) | 4 |
| Max Ableitstoßstrom | 20 |
| Max Leiterquerschnitt flexibel (feindrähtig) | 25 |
| Max Leiterquerschnitt starr (ein-/mehrdrähtig) | 35 |
| Mit Fernmeldekontakt | Nein |
| Montageart | Hutschiene TH35 |
| Nennableitstoßstrom | 20 |
| Nennspannung AC | 230 |
| Netzform DC | Nein |
| Netzform IT | Ja |
| Netzform TN | Ja |
| Netzform TN-C | Nein |
| Netzform TN-C-S | Ja |
| Netzform TN-S | Ja |
| Netzform TT | Ja |
| Prüfklasse Typ 2 | Ja |
| Schutzart (IP) | IP20 |
| Signalisierung am Gerät | optisch |
| WEEE-Nr. | 73937473 |
