Beschreibung

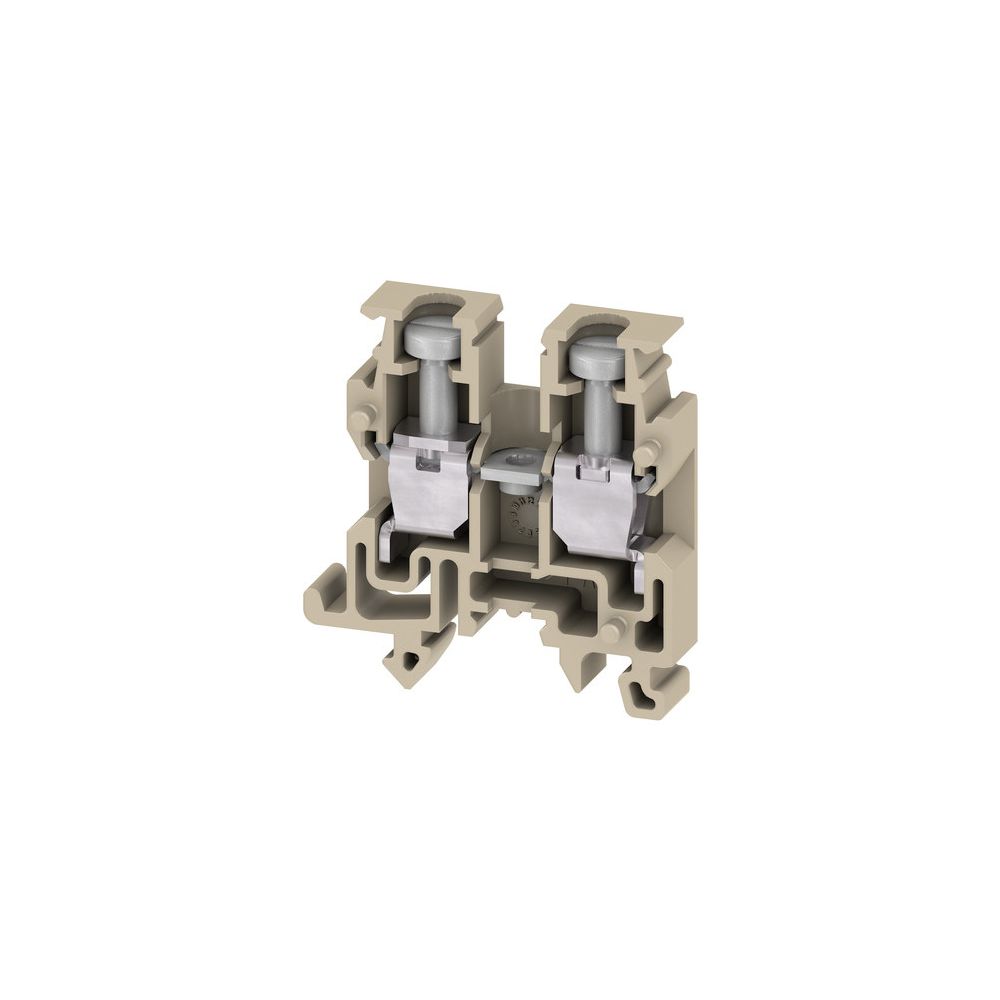

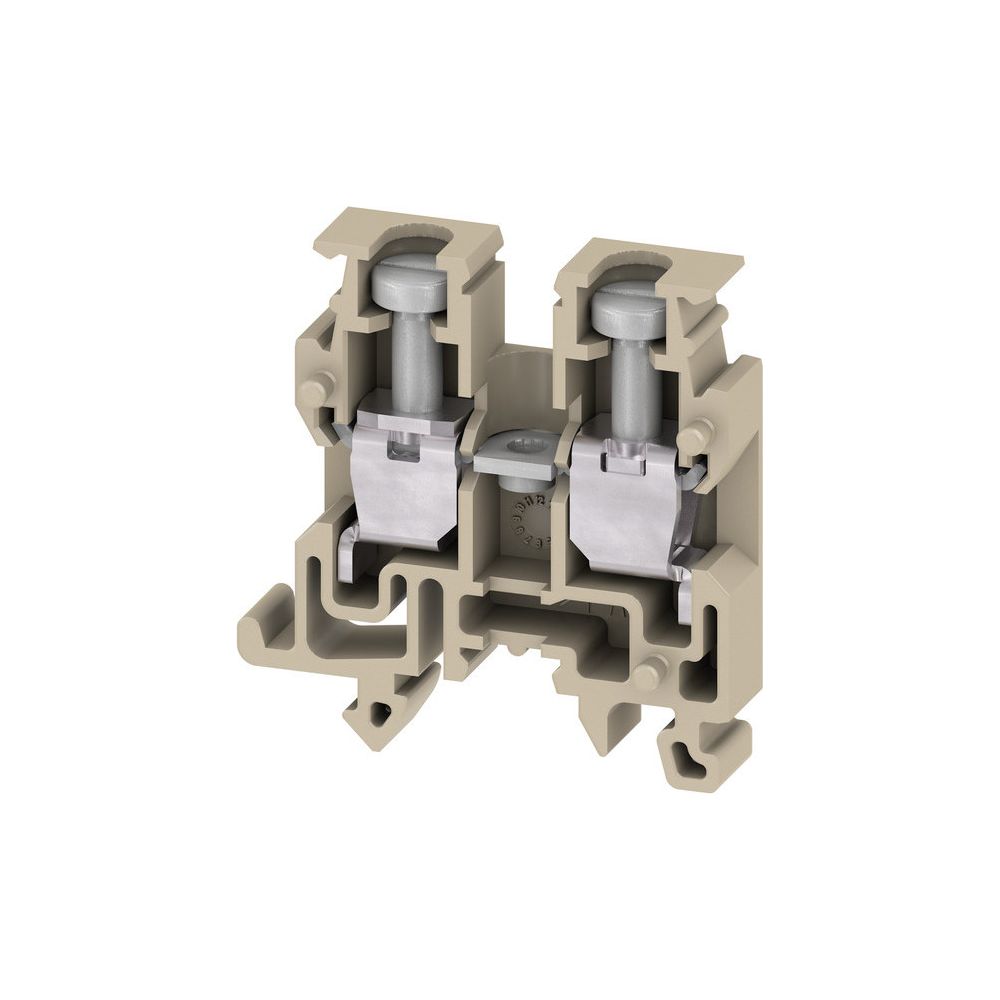

Weidmüller Durchgangsklemme AKZ 2.5, 2,5mm2 24A 250V Schraubanschluss, Thermoplast, mehrfarbig, 0697160000
Die Durchgangsklemme AKZ 2.5 von Weidmüller ermöglicht eine zuverlässige elektrische Verbindung auf der Hutschiene TH15. Die einetagige Reihenklemme mit Schraubanschluss ist für Kupferleiter ausgelegt und für den Einsatz in explosionsgefährdeten Bereichen gemäß Ex e zugelassen.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Klemmstellen pro Etage und ist für Leiterquerschnitte bis 4 mm² (eindrähtig) geeignet. Der Isolierkörper aus Thermoplast entspricht der Brennbarkeitsklasse V0 nach UL 94. Mit einem Betriebstemperaturbereich von -60 °C bis 130 °C ist die Komponente für anspruchsvolle industrielle Umgebungen konzipiert.
Technische Daten
- Bemessungsstrom: 24 A
- Bemessungsspannung: 250 V
- Anschlussart: Schraubanschluss
- Leiterquerschnitt eindrähtig: 0,13 - 4 mm²
- Leiterquerschnitt feindrähtig: 0,13 - 2,5 mm²
- Montageart: Hutschiene TH15
- Breite: 5,1 mm
- Höhe: 25,5 mm
- Tiefe: 26,3 mm
- Explosionsschutz: Ja (Ex e)
Diese Durchgangsklemme überzeugt durch ihre kompakte Bauweise bei einer Breite von nur 5,1 mm und bietet eine sichere Kontaktierung für Leiterquerschnitte bis 4 mm². Mit einer Bemessungsspannung von 250 V und einem Bemessungsstrom von 24 A stellt sie eine leistungsfähige Lösung für die professionelle Schaltschrankverdrahtung dar. Die Eignung für den Ex-Bereich sowie die hohe thermische Belastbarkeit unterstreichen die Eignung für vielfältige industrielle Anwendungen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 2,5 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 2,5 |
| Anschluss | Schraubanschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-0697160000 |
| Ausführung elektrischer Anschluss 1 | Schraubanschluss |
| Ausführung elektrischer Anschluss 2 | Schraubanschluss |
| Bemessungsspannung | 250 |
| Bemessungsstrom In | 24 |
| Betriebstemperatur | -60 - 130 |
| Breite | 5,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190121716 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | mehrfarbig |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,377 kg |
| Höhe | 25,5 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH15 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 1,5 |
| Tiefe | 26,3 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
