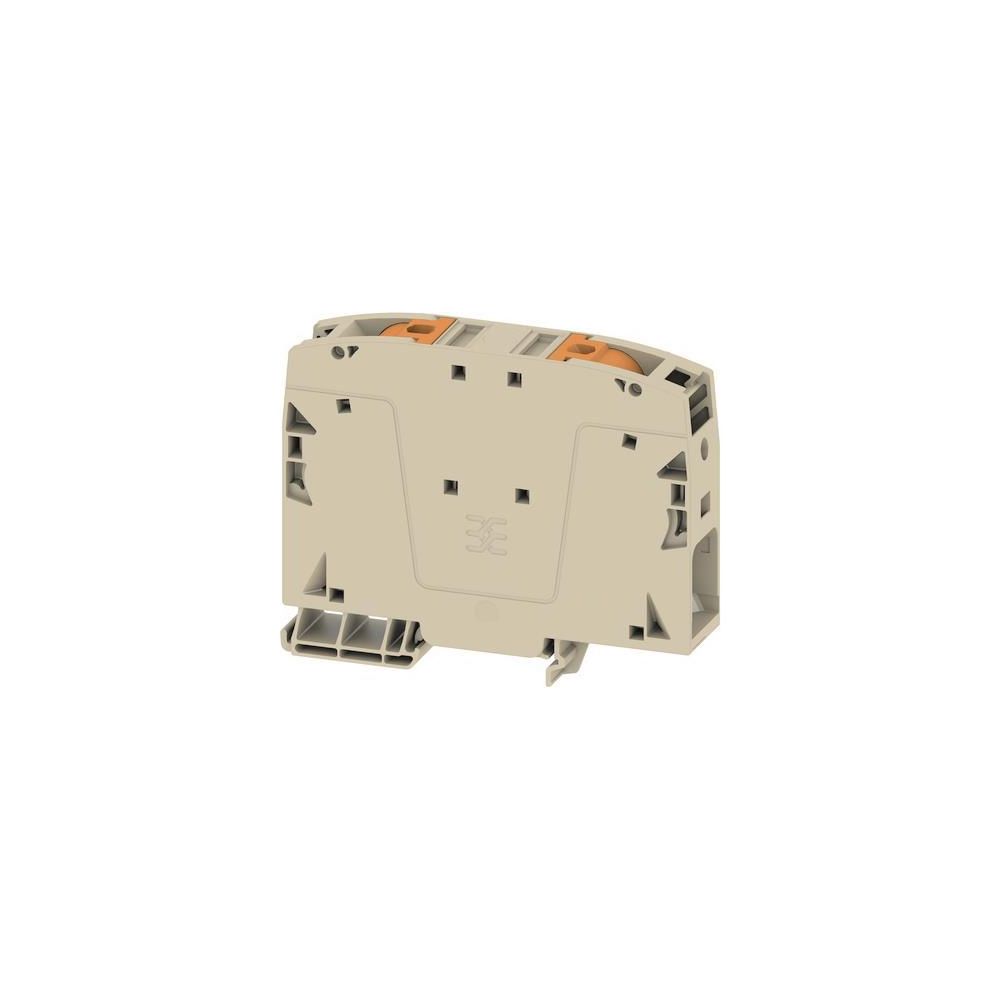

Weidmüller Durchführungsklemme A2C 50/70, 150A 1000V 20x101,5x80,5mm, Thermoplast, Beige
Die Durchführungsklemme A2C 50/70 von Weidmüller ermöglicht eine sichere Leiterverbindung in anspruchsvollen elektrischen Installationen. Das Bauteil ist für Kupferleiter ausgelegt und für die Montage auf Hutschienen des Typs TH35 konzipiert. Mit einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A eignet sich die Klemme für industrielle Anwendungen, einschließlich explosionsgefährdeter Bereiche gemäß Ex e.
Robuste Anschlusstechnik
Die Klemme verfügt über zwei Steckklemmanschlüsse auf einer Etage. Der anschließbare Leiterquerschnitt variiert je nach Leitertyp: Bei feindrähtigen Leitern ohne Aderendhülse sowie mehrdrähtigen Leitern sind 10 bis 70 mm² möglich, mit Aderendhülse 10 bis 50 mm². Eindrähtige Leiter können im Bereich von 10 bis 16 mm² angeschlossen werden. Der Isolierkörper besteht aus Thermoplast, das der Brennbarkeitsklasse V0 nach UL 94 entspricht.
Einsatzbedingungen und Bauform
Durch den weiten Betriebstemperaturbereich von -60 bis 130 °C ist ein flexibler Einsatz unter verschiedenen Umgebungsbedingungen sichergestellt. Die kompakte Bauweise mit einer Breite von 20 mm, einer Höhe von 101,5 mm und einer Tiefe von 80,5 mm ermöglicht eine platzsparende Anordnung. Eine Abschlussplatte ist für den Betrieb nicht erforderlich.
Technische Daten
- Bemessungsstrom: 150 A
- Bemessungsspannung: 1000 V
- Leiterquerschnitt feindrähtig ohne Aderendhülse: 10 - 70 mm²
- Leiterquerschnitt feindrähtig mit Aderendhülse: 10 - 50 mm²
- Leiterquerschnitt eindrähtig: 10 - 16 mm²
- Leiterquerschnitt mehrdrähtig: 10 - 70 mm²
- Montageart: Hutschiene TH35
- Betriebstemperatur: -60 - 130 °C
- Breite: 20 mm
- Explosionsgeprüfte Ausführung Ex e: Ja
Diese Durchführungsklemme überzeugt durch ihre hohe Belastbarkeit und Zuverlässigkeit bei einer Bemessungsspannung von 1000 V und einem Bemessungsstrom von 150 A. Dank der flexiblen Anschlussmöglichkeiten für Leiterquerschnitte bis 70 mm² und der Eignung für Ex e-Bereiche stellt sie eine leistungsfähige Lösung für professionelle Elektroinstallationen dar.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Nein |
| Anschließbarer Leiterquerschnitt eindrähtig | 10 - 16 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 10 - 50 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 10 - 70 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 10 - 70 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-2663250000 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 1000 |
| Bemessungsstrom In | 150 |
| Betriebstemperatur | -60 - 130 |
| Breite | 20 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| EAN-13 | 4050118814972 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Farbe | beige |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 0,645 kg |
| Höhe | 101,5 |
| Montageart | Hutschiene TH35 |
| Tiefe | 80,5 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
