Beschreibung

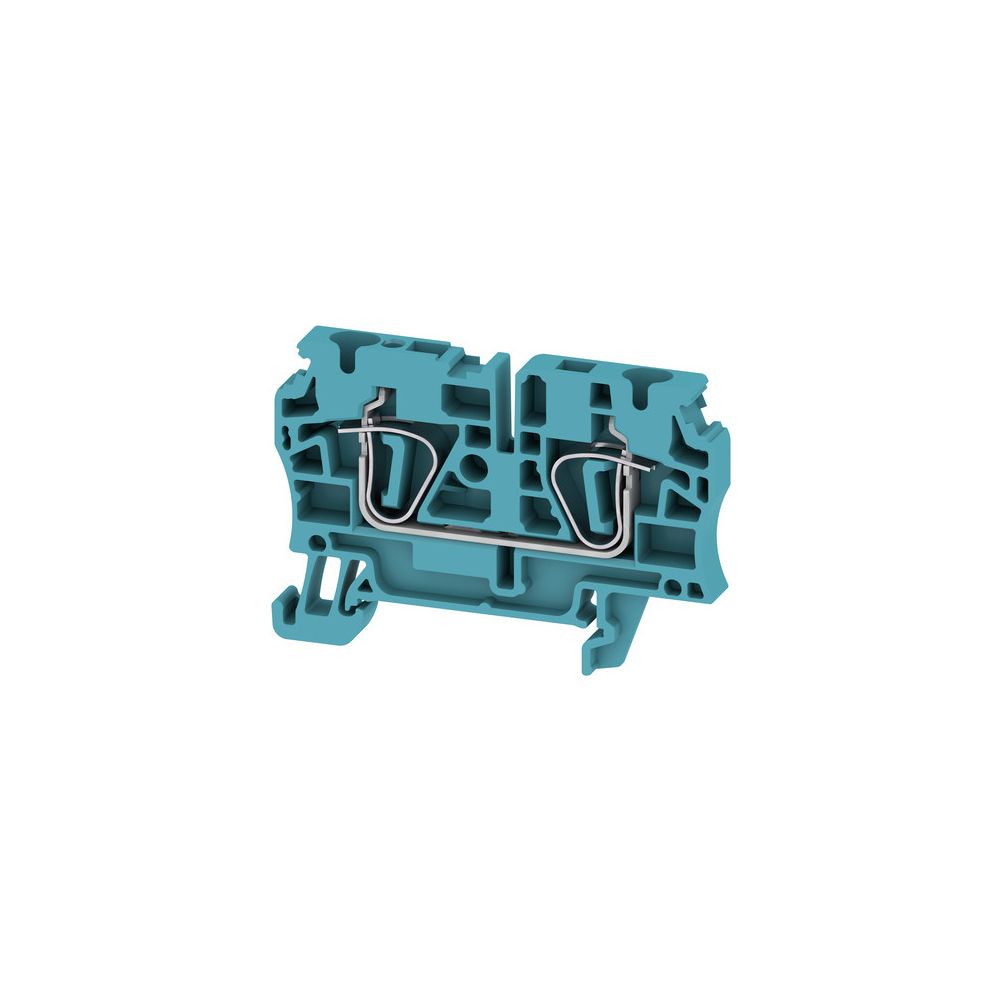

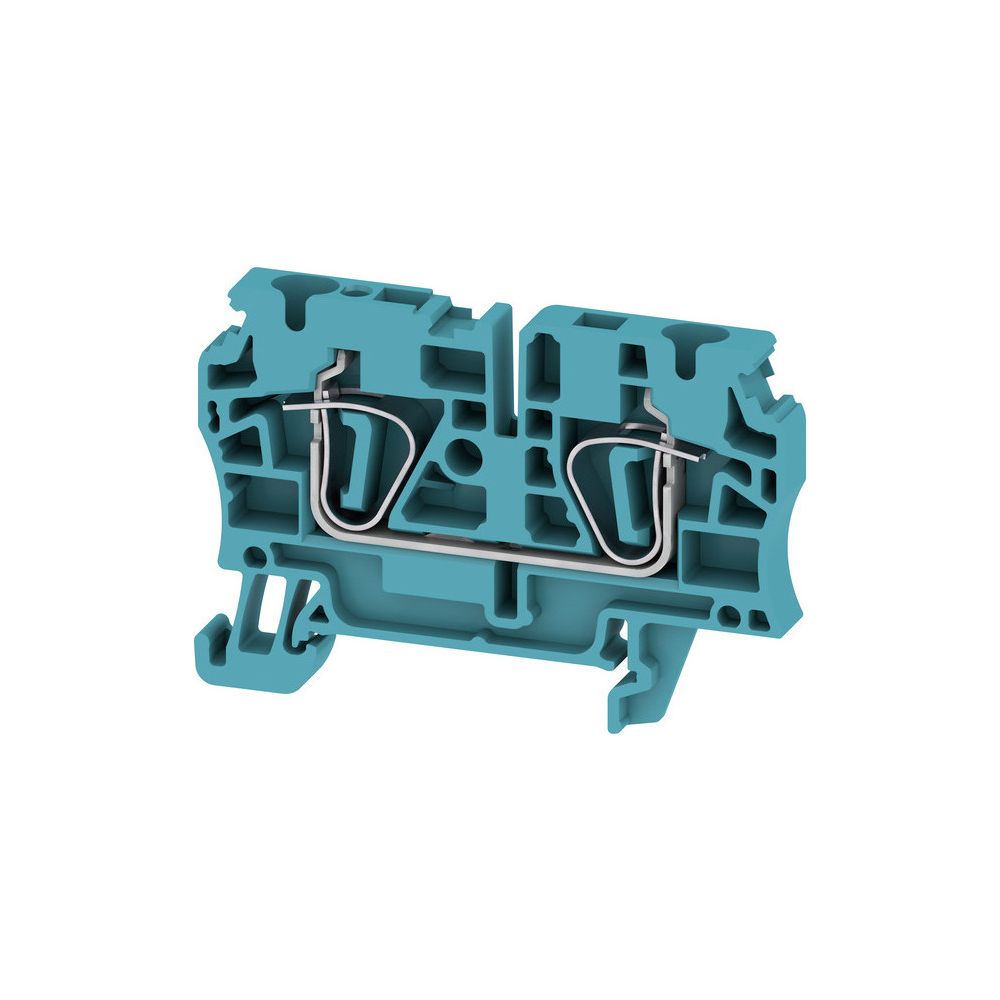

Weidmüller Durchgangsklemme ZDU 4 BL, 800V 32A, Thermoplast, Blau
Diese blaue Durchgangsklemme der Z-Reihe ermöglicht den zuverlässigen Anschluss von Kupferleitern mittels effizienter Federzugtechnik. Die einetagige Reihenklemme ist für eine Bemessungsspannung von 800 V sowie einen Bemessungsstrom von 32 A ausgelegt und eignet sich für die Montage auf Hutschienen des Typs TH35. Dank ihrer robusten Bauweise und der Eignung für explosionsgefährdete Bereiche nach Ex e ist sie vielseitig in der industriellen Elektrotechnik einsetzbar.
Robuste Anschlusstechnik
Der Federzuganschluss sorgt für eine dauerhaft sichere Kontaktierung der Leiter. Der Isolierkörper besteht aus Thermoplast, das die Brennbarkeitsklasse V0 nach UL 94 erfüllt. Die Klemme ist für Leiterquerschnitte von 0,13 bis 6 mm² ausgelegt, wobei die Flexibilität bei der Verdrahtung durch zwei Klemmstellen pro Etage unterstützt wird. Für eine fachgerechte Installation ist der Einsatz einer Abschlussplatte erforderlich.
Technische Daten
- Bemessungsspannung: 800 V
- Bemessungsstrom: 32 A
- Anschlussart: Federzuganschluss
- Leiterquerschnitt: 0,13 - 6 mm²
- Montageart: Hutschiene TH35
- Breite: 6,1 mm
- Höhe: 62 mm
- Tiefe: 43 mm
- Betriebstemperatur: -50 bis 120 °C
- Explosionsgeschützt: Ja (Ex e)
Die kompakte Reihenklemme überzeugt durch ihre hohe Leitfähigkeit dank zinnbeschichtetem Kupfer und ihre mechanische Belastbarkeit. Mit einem Bemessungsstrom von 32 A und einer Spannungsfestigkeit von 800 V bietet sie eine leistungsstarke Lösung für anspruchsvolle Verdrahtungsaufgaben. Die Eignung für einen weiten Temperaturbereich von -50 bis 120 °C sowie die Eignung für Ex e-Anwendungen unterstreichen die Zuverlässigkeit dieses Bauteils in professionellen Schaltanlagen.
Technische Daten
| Hersteller | Weidmüller |
| Abschlussplatte erforderlich | Ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,13 - 6 |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,13 - 4 |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0,13 - 6 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0,13 - 6 |
| Anschluss | Federzuganschluss |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Artikelnummer | WEIDMUELLER-1632060000 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 |
| Bemessungsstrom In | 32 |
| Betriebstemperatur | -50 - 120 |
| Breite | 6,1 |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| EAN-13 | 4008190263195 |
| Etagen | 1 |
| Etagen intern gebrückt | Nein |
| Explosionsgeprüfte Ausführung "Ex e" | Ja |
| Explosionsgeprüfte Ausführung Ex e | Ja |
| Farbe | blau |
| Geeignet für Leiterwerkstoff | Kupfer |
| Gewicht | 1,125 kg |
| Höhe | 62 |
| Klemmstellen je Etage | 2 |
| Montageart | Hutschiene TH35 |
| QS Aderendhülse | 0,5 |
| QS eindrähtig | 0,5 |
| QS feindrähtig | 0,5 |
| QS mehrdrähtig | 0,5 |
| Tiefe | 43 |
| Werkstoff des Isolierkörpers | Thermoplast |
| WEEE-Nr. | 73937473 |
